4
Электрический водонагреватель накопи-
тельного типа предназначен для нагрева
поступающей из водопровода холодной воды.
Применяется исключительно в бытовых целях,
вода из водонагревателя не предназначена
для питья и приготовления пищи.
Ус та нов ка и пер вый за пуск во до на гре ва те ля долж-
ны про из во дить ся ква ли фи ци ро ван ным спе ци а-
ли с том, ко то рый мо жет не сти от вет ствен ность за
пра виль ность ус та нов ки и дать ре ко мен да ции по
ис поль зо ва нию во до на гре ва те ля.
При под клю че нии долж ны быть со блю де ны
дей ству ю щие стан дар ты и пра ви ла.
Перед установкой водонагревателя удосто-
верьтесь, что заземляющий электрод розетки
должным образом заземлен. В случае отсут-
ствия заземляющего электрода в розетке
необходимо заземлить водонагреватель
отдельным заземляющим проводом к выводу
заземления на крепеже фланца нагреватель-
ного элемента. В случае отсутствия заземле-
ния запрещается осуществлять установку и
эксплуатацию изделия.
Примечание:
Запрещается применять переносные розетки.
Неправильная установка и эксплуатация элек-
трического водонагревателя может привести
к несчастным случаям или имущественному
ущербу.

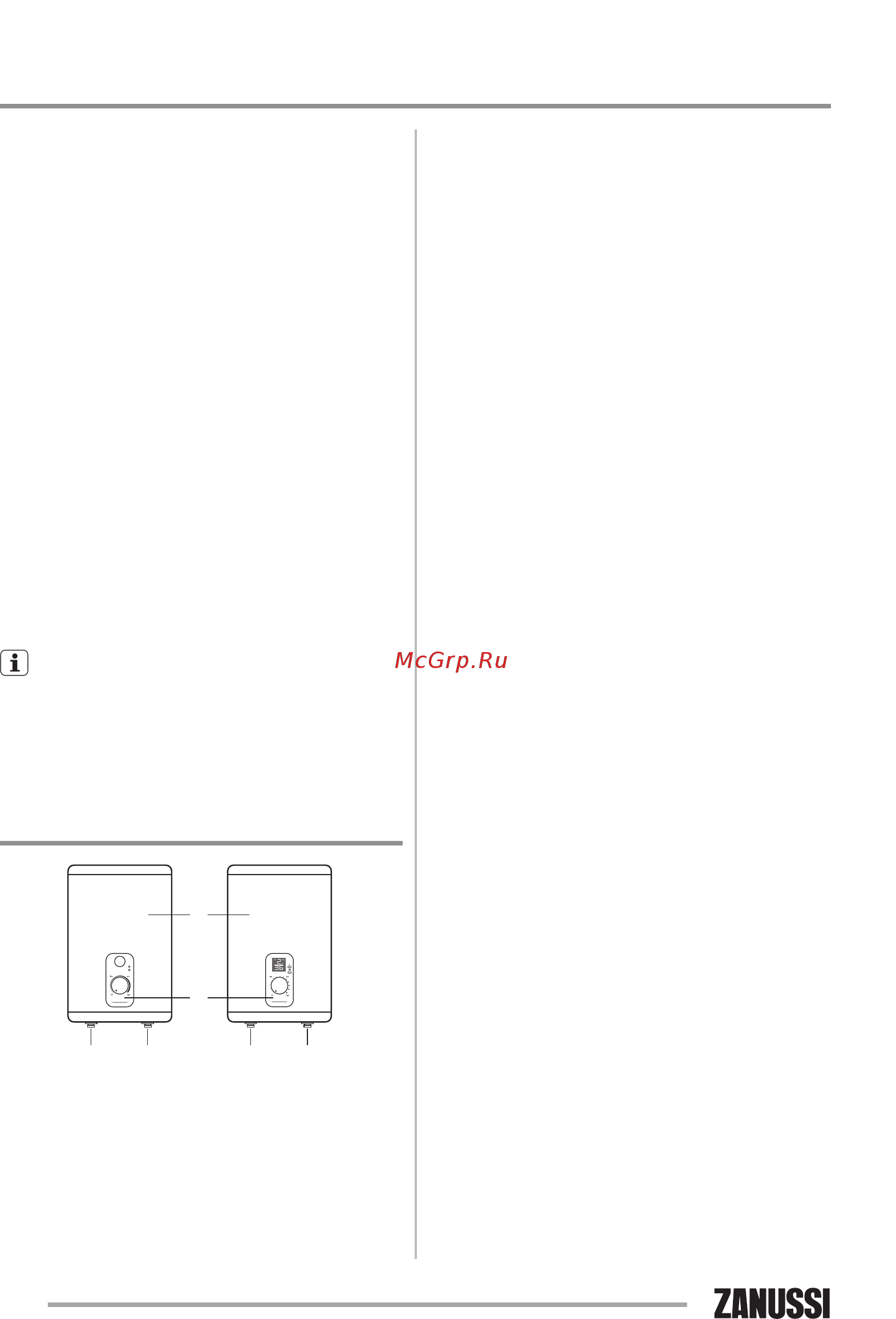

Устройство прибора
1
2
3
4
3
4
power
on/o
Рис. 2
1 Корпус
2 Панель управления
3 Выход горячей воды
4 Вход холодной воды
Автоматический контроль температуры воды:
Открыв кран с горячей водой на смесителе
на выходе водонагревателя, на вход начинает
поступать холодная вода. Вода в баке смеши-
вается и ее температура понижается. Датчик
термостата реагирует на понижение темпера-
туры воды, автоматически включается нагре-
вательный элемент (ТЭН) и подогревает воду
до заданной температуры. Когда температура
достигнет заданной величины, ТЭН автомати-
чески отключается.
Три уровня защиты водонагревателя:
• защита от перегрева;
• защита от превышающего норму гидравли-
ческого давления;
• УЗО (устройство защитного отключения).
Внутренние резервуары изготовлены из высо-
кокачественной медицинской нержавеющей
стали. В качестве дополнительной защиты
внутреннего бака от коррозии водонагрева-
тель оснащен магниевым анодом. Не забывай-
те проводить регулярное, не реже 1-го раза в
год, техническое обслуживание и при необхо-
димости замену магниевого анода*.
Тепловой нагревательный элемент (ТЭН), надежен
и безопасен в эксплуатации, имеет долгий срок
службы при правильной эксплуатации.
Экономичный режим (Eco) на панели управле-
ния обеспечивает:
• нагрев воды в водонагревателе только до
температуры около 55 °С;
• снижает вероятность образования накипи;
• влияет на повышение рабочего ресурса
водонагревателя.
Внутренняя утолщенная пенополиуретано-
вая теплоизоляция позволяет эффективно
сохранять температуру нагретой воды, сводит
к минимуму теплопотери и снижает энергопо-
требление водонагревателя.
Встроенный температурный регулятор: обе-
спечивает постоянный и надежный контроль
температуры воды в водонагревателе.
Перед нагревом воды цифровой дисплей
будет показывать температуру холодной воды,
поступающей в водонагреватель. С помощью
ручки регулировки Вы можете устанавливать
температуру нагрева до 75°C. Шкала регули-
ровки отмечена диапазоном:
Low – низкая температура нагрева (35°C);
Eco – экономичный режим – 50-55°С;
MAX – высокая температура нагрева (75°C).
Простая и удобная эксплуатация и обслужива-
ние водонагревателя.
* Только для моделей, оснащенных магниевым анодом.
