u

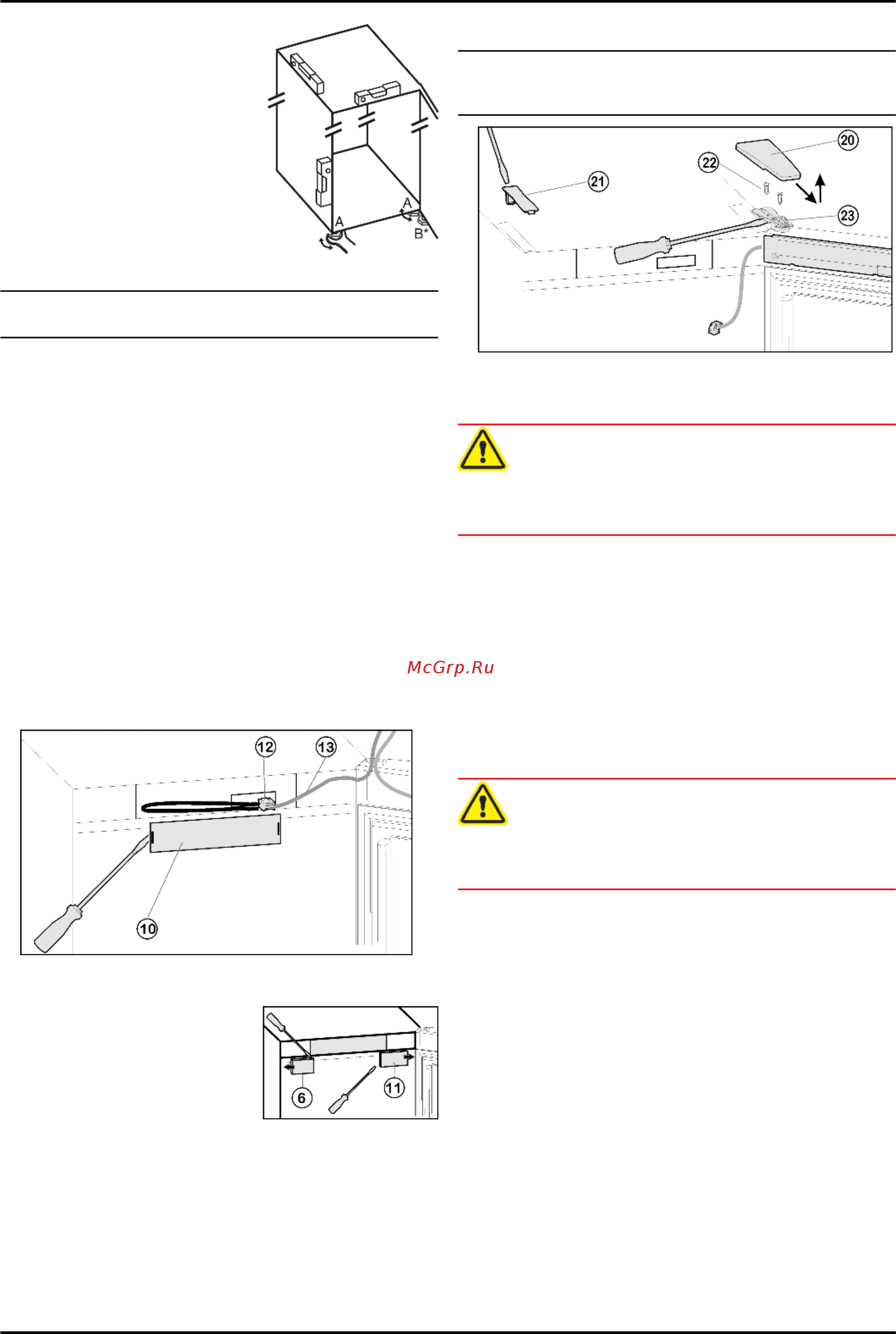

С помощью любого вильча-
того ключа выведите
устройство в устойчивое
положение посредством
регулируемых опор (A) и
выровняйте его, используя
уровень.
u
После этого подоприте
подпорками дверь: Вывора-
чивайте регулируемую
опору на опорном крон-
штейне (В) до тех пор, пока
она не будет опираться на
пол, затем крутите далее по
углом 90°.
Указание
u
Очистите устройство (см. 6.2) .
Если устройство установлено в очень влажном поме-
щении, то на внешней его стороне может образоваться
конденсат.
u
Всегда следите за хорошим притоком и оттоком
воздуха на месте установки.
4.3 Перевешивание дверей
При необходимости можно изменить направление откры-
вания двери:
Убедитесь, что подготовлен следующий инструмент:
q
Torx® 25
q
Torx® 15
q
Отвертка
q
При необходимости аккумуляторный шуруповерт
q
При необходимости привлеките второго человека для
монтажной работы
4.3.1 Отсоединение кабеля на корпусе
Fig. 4
u
При необходимости откройте верхнюю дверцу.
u
Снятие крышки со стороны
ручки
Fig. 5 (6)
: справа
выведите из фиксатора
при помощи плоской
отвёртки и сдвиньте
наружу.
u
Снятие крышки со стороны
шарнира
Fig. 5 (11)
: слева
выведите из фиксатора
при помощи плоской
отвёртки и сдвиньте
наружу.
Fig. 5
u
Снимите переднюю накладку
Fig. 4 (10)
с помощью
плоской отвертки.
u
Снимите контакт и извлеките разъём
Fig. 4 (12)
.
u
Высвободите из направляющей серый кабель
Fig. 4 (13)
.
4.3.2 Снятие верхней двери
Указание
u
Уберите продукты с полочек на дверце, прежде чем
снимать дверцу, чтобы продукты не упали.
Fig. 6
u
Крышку
Fig. 6 (20)
снимите движением вперед и вверх
u
Снимите крышку
Fig. 6 (21)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Полностью вывернитевинты
Fig. 6 (22)
.
u
Снимите дверцу вместе с опорным кронштейном
Fig. 6 (23)
и кабелем вверх. Для снятия, возможно,
понадобится осторожно подцепить опорный кронштейн
снизу шлицевой отверткой.
u
Отставьте дверь в сторону.
4.3.3 Снятие нижней двери
u
Закройте нижнюю дверь.
u
Вытащите из опорного кронштейна и нижней дверцы
средний опорный палец
Fig. 7 (41)
.
u
Снимите пластмассовый колпачок
Fig. 7 (40)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Откройте нижнюю дверь.
u
Открутите средний опорный кронштейн
Fig. 7 (42)
(2 шт.
Torx® 25).
u
Движением вверх снимите нижнюю дверцу и отставьте
её в сторону.
