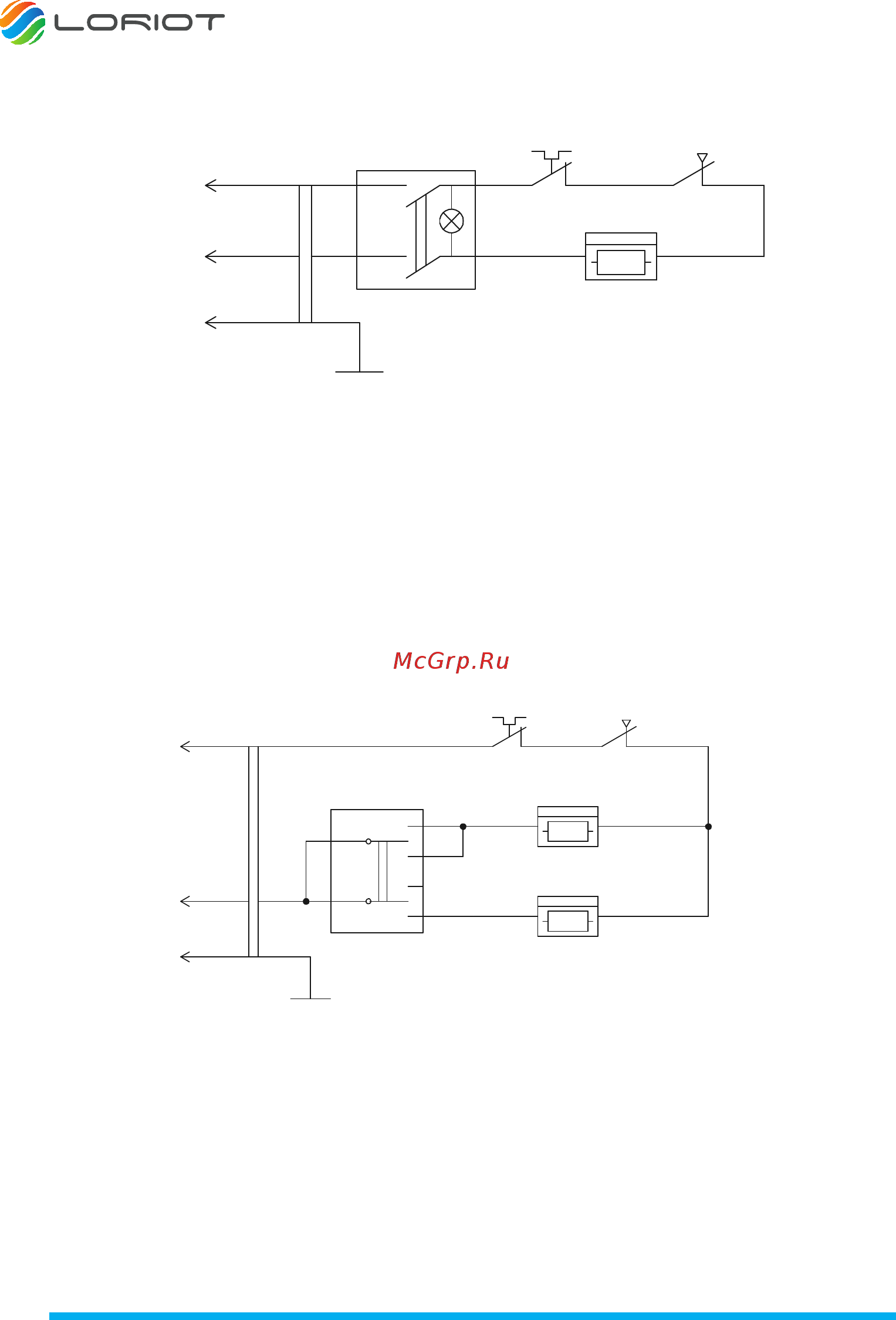

11. СХЕМА ЭЛЕКТРИЧЕСКАЯ
Рис. 9 Схема электрическая принципиальная конвектора LHCI-1000 M
Рис. 10 Схема электрическая принципиальная конвекторов LHCI-1000, LHCI-1500, LHCI-1000
SA1
L
PE
~
220-240В
EK1-электронагреватель;
SK1-терморегулятор;
SA 1-двухпозиционная клавиша;
SK2-защитный термоста.
Схема электрическая принципиальная конвекторов:
EC-1000MS.
SK1 SK2
EK1
N
SA1
L
PE
~
22 0-240В
EK1-электронагреватель;
SK1-терморегулятор;
SA 1-трехпозиционная клавиша;
SK2-защитный термостат.
Схема электрическая принципиальная конвекторов:
EC-1500MS, EC-2000MS.
SK1
N
EK1.1
EK1.2
SK2
PDF created with pdfFactory Pro trial version www.pdffactory.com
SA1
L
PE
~
220-240В
EK1-электронагреватель;
SK1-терморегулятор;
SA 1-двухпозиционная клавиша;
SK2-защитный термоста.
Схема электрическая принципиальная конвекторов:
EC-1000MS.
SK1 SK2
EK1
N
SA1
L
PE
~
220-240В
EK1-электронагреватель;
SK1-терморегулятор;
SA 1-трехпозиционная клавиша;
SK2-защ итный термост ат.
Схема электрическая принципиальная конвекторов:
EC-1500MS, EC-2000MS.
SK1
N
EK1.1
EK1.2
SK2
PDF created with pdfFactory Pro trial version www.pdffactory.com
