Connessioni

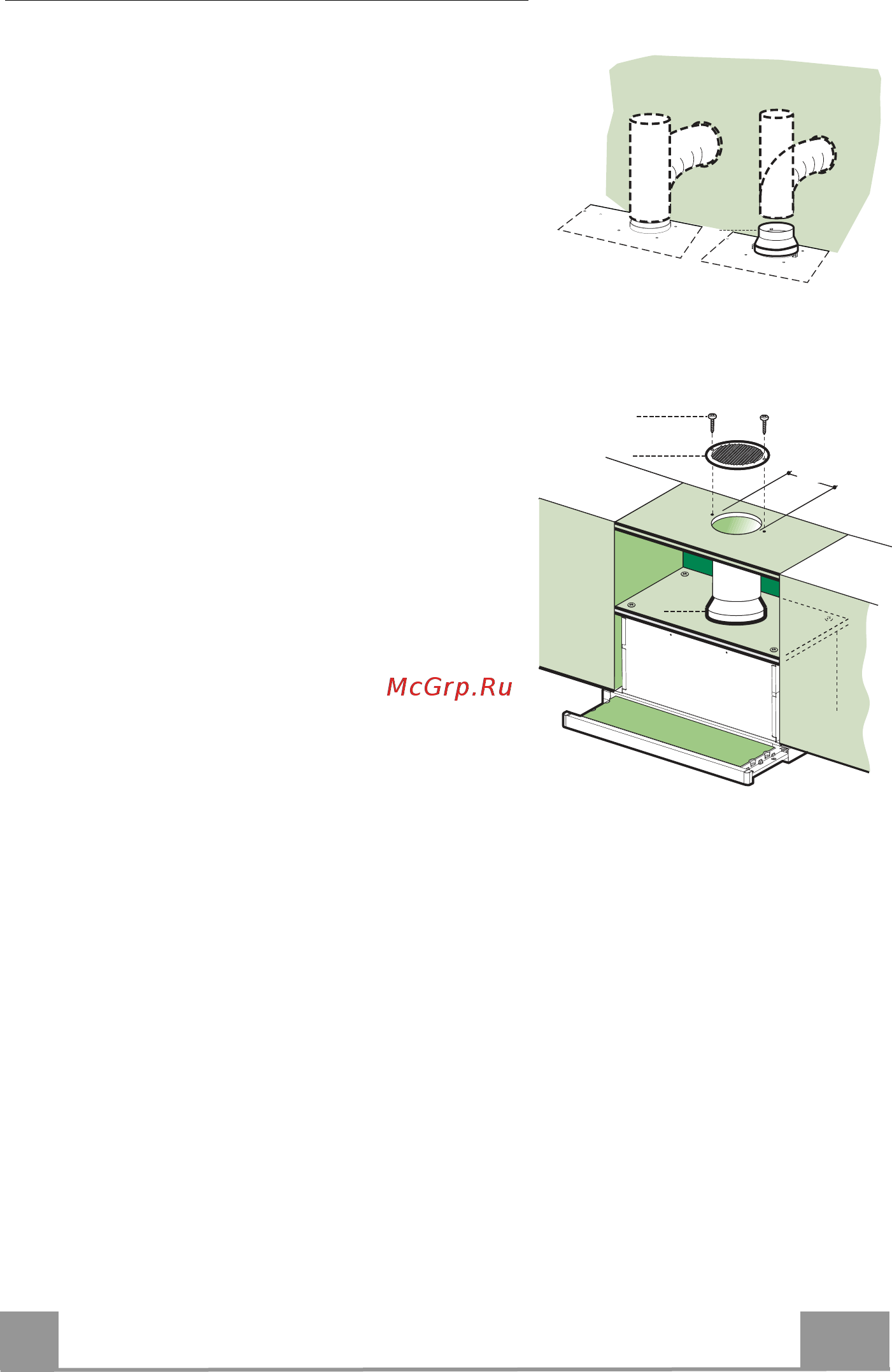

USCITA ARIA VERSIONE ASPIRANTE

Per installazione in Versione Aspirante collegare la

Cappa alla tubazione di uscita per mezzo di un tubo

rigido o flessibile di ø120 mm, la cui scelta è lasciata

all'installatore.

• Fissare il tubo con adeguate fascette stringitubo. Il

materiale occorrente non è in dotazione.

• Togliere eventuali Filtri Antiodore al Carbone attivo.

ø 150

ø 120

USCITA ARIA VERSIONE

FILTRANTE

• Praticare un foro ø 125 mm sull’eventuale Mensola

soprastante la Cappa.

• Inserire la Flangia di riduzione 9 sull’uscita del

Corpo Cappa.

• Collegare la Flangia al foro di uscita sulla Mensola

soprastante la Cappa con un tubo rigido o flessibile di

ø120 mm.

• Fissare il tubo con adeguate fascette stringitubo. Il

materiale occorrente non è in dotazione.

• Fissare la Griglia direzionata 8 sull’uscita con 2 Viti

12e (2,9 x 9,5) in dotazione.

• Assicurarsi della presenza dei Filtri antiodore al

Carbone attivo.

125

12e

CONNESSIONE ELETTRICA

•

Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con

apertura dei contatti di almeno 3 mm.
