ru Установка
18

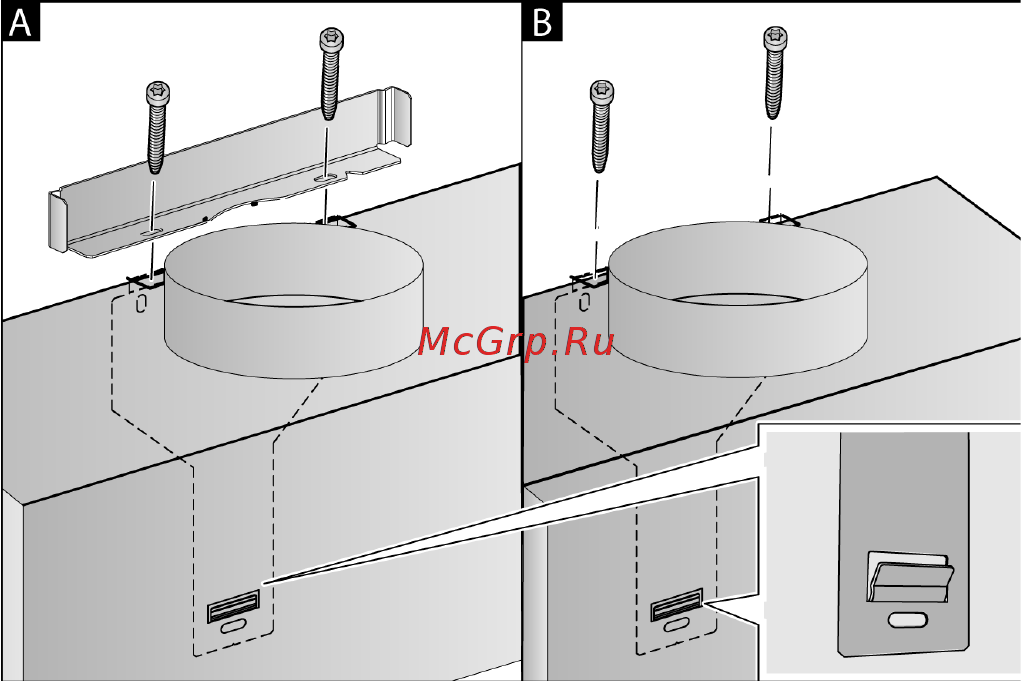

Навешивание и выравнивание прибора
1. Сначала снимите защитную плёнку с задней стенки
прибора, а после его установки снимите всю плёнку.
2. Навесьте прибор таким образом, чтобы он надежно
зафиксировался в креплениях.
3. При необходимости можно сместить прибор влево
или вправо.
4. Плотно затяните винты креплений. При этом
придерживайте крепления рукой.
¨
5. Если не монтируется канал, затяните два
установочных винта без крепления.
©
Закрепите соединительные трубы
При эксплуатации вытяжки в режиме отведения воздуха
необходимо установить соединительную трубу. При
эксплуатации вытяжки в режиме рециркуляции воздуха
необходимо установить специальные принадлежности.
При этом следует руководствоваться указаниями в
прилагаемом руководстве по установке.
Указание: При использовании алюминиевой трубы
предварительно зачистите место соединения.
Вытяжная труба Ø 150 мм (рекомендуемый размер)
Закрепите вытяжную трубу непосредственно на
воздушном патрубке и загерметизируйте соединение.
Вытяжная труба Ø 120 мм
1. Закрепите переходной штуцер непосредственно на
воздушном патрубке.
2. Закрепите вытяжную трубу на переходном штуцере.
3. Загерметизируйте оба места соединения
соответствующим образом.
Монтаж обшивки вытяжной трубы
При эксплуатации вытяжки в режиме отведения воздуха
необходимо установить обшивку вытяжной трубы.
При эксплуатации в режиме рециркуляции воздуха
установка обшивки вытяжной трубы не требуется.
:Предупреждение
Опасность травм!
Cо стороны острых кромок при установке. При
установке прибора всегда надевайте защитные
перчатки.
:Предупреждение
Опасность удара током!
Некоторые детали внутри прибора имеют острые
кромки, что может повредить соединительный провод.
Проследите, чтобы соединительный провод не
зажимался и не перегибался.
1. Разделите секции обшивки вытяжной трубы.
Для этого удалите клейкую ленту.
2. Удалите защитную плёнку с обеих секций обшивки
вытяжной трубы.
3. Вставьте одну секцию обшивки вытяжной трубы в
другую.
Указания
– Во избежание царапин положите в качестве
защиты бумагу на края наружной секции обшивки
вытяжной трубы.
– Прорези на внутренней части вытяжной трубы
должны быть обращены вниз.
4. Установите секции обшивки вытяжной трубы на
прибор.
5. Сдвиньте внутреннюю секцию обшивки вытяжной
трубы вверх, установите слева и справа на
крепежные уголки и защелкните движением вниз.
¨
