Royal Clima Tino RWH-T10-REU [9/24] Модели fortuna и tino
![Royal Clima Tino RWH-T10-RE [9/24] Модели fortuna и tino](/views2/1446046/page9/bg9.png)
Содержание
- Серии 1
- Содержание 2
- Внимание 3
- Используемые обозначения 3
- Осторожно 3
- Внимание 4
- Г правила безопасности 4
- Roya1_ 5
- Назначение 5
- Принцип работы 5
- Устройство водонагревателя 6
- Roya1_ 7
- Б технические характеристики 7
- Размерные характеристики водонагревателя серий fortuna в мм приведены ниже 7
- Размерные характеристики водонагревателя серий tino в мм приведены ниже 7
- Рис 2 7
- Технические характеристики 7
- Водонагреватель 1 шт предохранительный клапан 1 шт руководство по эксплуатации 1 шт 8
- Гарантийный талон 1 шт упаковка 1 шт 8
- Комплектация 8
- Технические характеристики 8
- Roya1_ 9
- В установка водонагревателя 9
- Внимание 9
- Модели fortuna и tino 9
- А внимание 10
- Roya1_ 11
- Внимание 11
- Внимание 12
- Внимание 13
- Эксплуатация водонагревателя 13
- Внимание 14
- Обслуживание водонагревателя 14
- В виде кода на специальной этикетке с еам 1 28 кодом 15
- Дата изготовления 15
- Дата изготовления указана на приборе 15
- От 1 5 до 85 нет конденсата 15
- От 30 с до 50 с 15
- Поиск и устранение неисправностей 15
- При транспортировке должны быть исклю 15
- При транспортировке и хранении должны 15
- Продукция должна храниться в сухих прове триваемых складских помещениях при тем пературе не ниже зо с 15
- Срок службы водонагревателя составляет 15 лет при условии соблюдения соответствую щих правил по установке и эксплуатации 15
- Срок эксплуатации 15
- Строго соблюдаться требования манипу ляционных знаков на упаковке прибора 15
- Температурные требования 15
- Требования к влажности 15
- Хранение и транспортировка 15
- Чены любые возможные удары и пере мещения упаковки внутри транспортного средства 15
- Б электрическая принципиальная схема 16
- Правила утилизации 16
- Информация о проведенном обслуживании 17
- Сертификация продукции 17
- Гарантийные обязательства 19
- Уважаемый покупатель 20
- Roya1_ 21
- И и и и и 22
- Информация о гарантийных ремонтах заполняется авторизованным сервисным центром асц 22
Похожие устройства
- Royal Clima Tino RWH-T10-RE Инструкция по эксплуатации
- Maunfeld Crosby Light (C) 60 Gl нержавеющая сталь Инструкция по эксплуатации
- Snaige FR275 Инструкция по эксплуатации
- Bosch Serie | 4 KSV36VL20R Инструкция по эксплуатации
- Siemens iQ300 ET645FFP1E Инструкция по эксплуатации
- Royal Clima Diamante Inox Сollezione RWH-DIC80-FS Инструкция по эксплуатации
- Hyundai Jungle H-IWR2-5P-UI073/CS Инструкция по эксплуатации
- Liebherr SGNPes 4355 Инструкция по эксплуатации
- Neff K8345X0RU Инструкция по эксплуатации
- Bosch Serie 6 PCP6A5B90R Инструкция по эксплуатации
- Liebherr CNst 4813 Инструкция по эксплуатации
- Snaige FR240 Инструкция по эксплуатации
- Bosch Serie | 6 GIN41AE20R Инструкция по эксплуатации
- Royal Clima Diamante Inox Сollezione RWH-DIC50-FS Инструкция по эксплуатации
- Faber INCA LUX GLASS EG8 X/WH A52 Инструкция по эксплуатации
- Hyundai Rainforest H-IWR1-3P-UI072/CS Инструкция по эксплуатации
- Faber INCA LUX GLASS EG8 X/BK A52 Инструкция по эксплуатации
- Snaige R 130 1101AA-00SNJ0 Инструкция по эксплуатации
- Siemens EG6B5HB60 Инструкция по эксплуатации
- KitchenAid Diamond 5KSB1585EWH Инструкция по эксплуатации

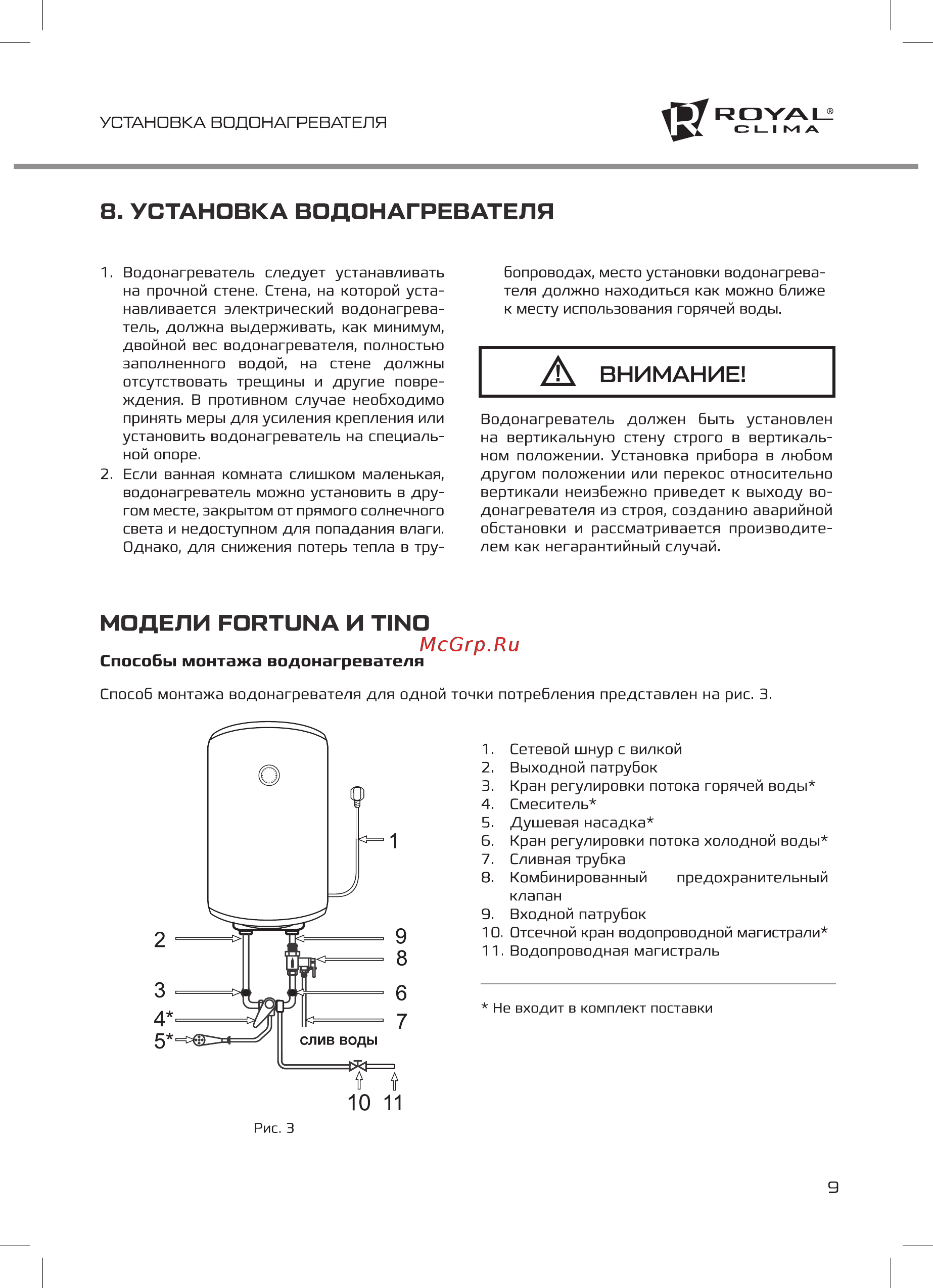

ROYA1_ УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ CLIMA В УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ 1 Водонагреватель следует устанавливать на прочной стене Стена на которой уста навливается электрический водонагрева тель должна выдерживать как минимум двойной вес водонагревателя полностью заполненного водой на стене должны отсутствовать трещины и другие повре ждения В противном случае необходимо принять меры для усиления крепления или установить водонагреватель на специаль ной опоре 2 Если ванная комната слишком маленькая водонагреватель можно установить в дру гом месте закрытом от прямого солнечного света и недоступном для попадания влаги Однако для снижения потерь тепла в тру бопроводах место установки водонагрева теля должно находиться как можно ближе к месту использования горячей воды А ВНИМАНИЕ Водонагреватель должен быть установлен на вертикальную стену строго в вертикаль ном положении Установка прибора в любом другом положении или перекос относительно вертикали неизбежно приведет к выходу во донагревателя из строя созданию аварийной обстановки и рассматривается производите лем как негарантийный случай МОДЕЛИ FORTUNA И TINO Способы монтажа водонагревателя Способ монтажа водонагревателя для одной точки потребления представлен на рис 3 1 Сетевой шнур с вилкой 2 Выходной патрубок 3 Кран регулировки потока горячей воды 4 Смеситель Б Душевая насадка 6 Кран регулировки потока холодной воды 7 Сливная трубка 8 Комбинированный предохранительный клапан 9 Входной патрубок 10 Отсечной кран водопроводной магистрали 11 Водопроводная магистраль Не входит в комплект поставки 9
