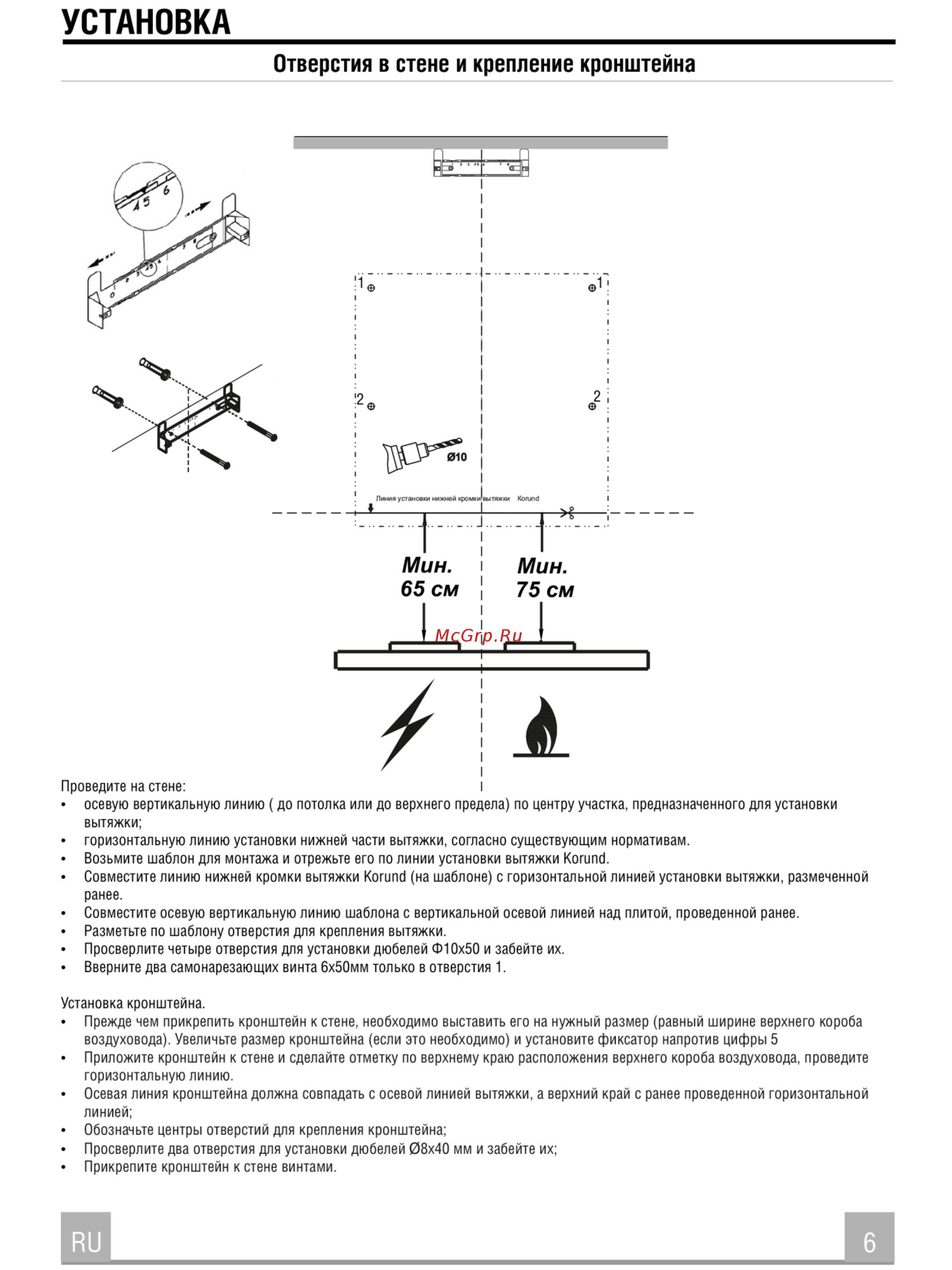

УСТАНОВКА Отверстия в стене и крепление кронштейна Линия установки нижней кромки вы тяжки Korund I 1__ __ ___ _1____ 4Мин 65 см Мин 75 см Проведите на стене осевую вертикальную линию до потолка или до верхнего предела по центру участка предназначенного для установки вытяжки горизонтальную линию установки нижней части вытяжки согласно существующим нормативам Возьмите шаблон для монтажа и отрежьте его по линии установки вытяжки Korund Совместите линию нижней кромки вытяжки Korund на шаблоне с горизонтальной линией установки вытяжки размеченной ранее Совместите осевую вертикальную линию шаблона с вертикальной осевой линией над плитой проведенной ранее Разметьте по шаблону отверстия для крепления вытяжки Просверлите четыре отверстия для установки дюбелей Ф10х50 и забейте их Вверните два самонарезающих винта 6x50мм только в отверстия 1 Установка кронштейна Прежде чем прикрепить кронштейн к стене необходимо выставить его на нужный размер равный ширине верхнего короба воздуховода Увеличьте размер кронштейна если это необходимо и установите фиксатор напротив цифры 5 Приложите кронштейн к стене и сделайте отметку по верхнему краю расположения верхнего короба воздуховода проведите горизонтальную линию Осевая линия кронштейна должна совпадать с осевой линией вытяжки а верхний край с ранее проведенной горизонтальной линией Обозначьте центры отверстий для крепления кронштейна Просверлите два отверстия для установки дюбелей 08x40 мм и забейте их Прикрепите кронштейн к стене винтами
