14 15
При использовании адаптера переменного тока все
гда принимайте следующие меры предосторожности.
ПРЕДУПРЕЖДЕНИЕ
Неправильное использование адаптера переменного
тока создает опасность возгорания и поражения элек
трическим током. Обязательно соблюдайте указанные
ниже меры предосторожности:
Пользуйтесь только адаптером перемен
ного тока, указанным в данном руковод
стве.
Напряжение источника питания не дол
жно выходить за рамки значений, указан
ных на адаптере.
Не перегружайте электрические розет
ки и удлинители.
Не устанавливайте на провод тяжелые
предметы и не подвергайте его нагреву.
Не пытайтесь модифицировать провод
и не изгибайте его в чрезмерной степе
ни.
Не скручивайте и не натягивайте про
вод.
При повреждении провода электропита
ния или вилки обратитесь за помощью
к представителю компании, в которой
вы приобрели данный музыкальный ин
струмент, или в уполномоченный центр
технического обслуживания компании
CASIO.
Никогда не касайтесь адаптера перемен
ного тока мокрыми руками. Невыполне
ние этого условия создает опасность
поражения электрическим током.
ОСТОРОЖНО
Неправильное использование адаптера переменного
тока создает опасность возгорания и поражения элек
трическим током. Обязательно соблюдайте указанные
ниже меры предосторожности:
Не располагайте электрический провод
около печей, кухонных плит и других
источников тепла.
Отсоединяя шнур питания от электри
ческой розетки, не тяните за шнур. Бе
ритесь за адаптер переменного тока.
Вставляйте адаптер переменного тока в
стенную розетку до упора.
Отсоединяйте адаптер от стенной розет
ки во время грозы, а также если вы на
долго покидаете дом, например, едете в
отпуск.
Не реже одного раза в год отсоединяй
те адаптер от сетевой розетки и стирай
те пыль, накопившуюся вокруг штырь
ков розетки.
ВНИМАНИЕ!
Перед подключением или отключением адапте
ра переменного тока обязательно убедитесь в том,
что музыкальный инструмент выключен.
При работе адаптера переменного тока в течение
длительного времени он может нагреваться. Это
нормальное явление, не свидетельствующее о
наличии какойлибо неисправности.
Автоматическое отключение
питания
При питании от батареек электропитание инструмен
та автоматически отключается, если инструмент не
используется в течение примерно 6 минут. В этом
случае для повторного включения инструмента на
жмите кнопку «POWER/MODE» [Электропитание/
Режим].
ПРИМЕЧАНИЕ
Функция автоматического отключения электро
питания блокируется (не действует), когда пита
ние вашего музыкального инструмента осуществ
ляется от сети через адаптер переменного тока.
Как отменить функцию автоматическо:
го отключения электропитания
Чтобы отменить функцию автоматического отключе
ния электропитания, при включении музыкального
инструмента удерживайте нажатой кнопку «TONE»
[Тембр].
ПРИМЕЧАНИЕ
Когда эта функция отменена, инструмент не вык
лючается автоматически, независимо от време
ни, в течение которого он не используется.
При выключении музыкального инструмента
вручную и повторном его включении функция ав
томатического отключения электропитания сно
ва активируется.
Установки
Если питание вашего музыкального инструмента было
отключено кнопкой «POWER/MODE» [Электропита
ние/Режим] или в результате срабатывания функции
автоматического отключения питания, то при следу
ющем включении инструмента восстанавливаются
исходные принимаемые по умолчанию установки кла
виатуры.
Разъем «PHONES/OUTPUT» [Науш9
ники/Выходной сигнал]
Перед подсоединением наушников или другого внеш
него оборудования установите на минимум уровень
громкости на инструменте и подключаемом устрой
стве. После подключения можно установить требуе
мый уровень громкости.

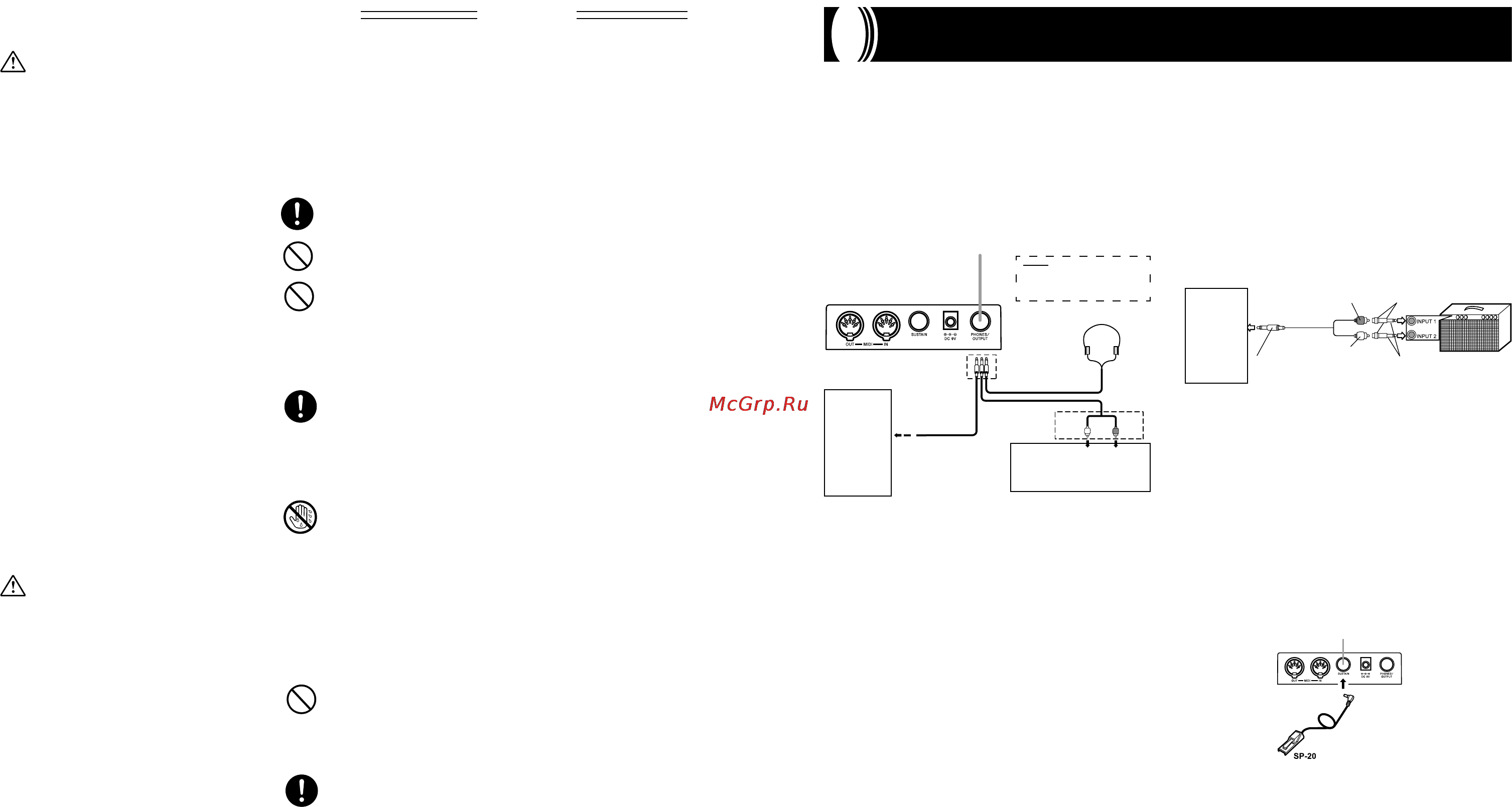

Подключение дополнительных устройств
Подключение наушников (Рисунок )
При подключении наушников встроенные в клавиа
туру динамики отключаются, поэтому вы можете иг
рать на инструменте даже глубокой ночью, не причи
няя никому беспокойства.
Аудиооборудование (Рисунок )
Для подключения клавиатуры к аудиооборудованию
используйте имеющийся в продаже соединительный
шнур со стандартным штекером на одном конце и дву
мя штекерами штырькового типа на другом. Имейте в
виду, что для подключения к клавиатуре необходимо
использовать стереофонический штекер; в противном
случае на выход будет подаваться сигнал только от
одного стереофонического канала. При этой конфи
гурации вы, как правило, должны устанавливать пе
реключатель входов аудиооборудования в положение
входа (как правило, обозначается как «AUX IN» [Вход
дополнительного оборудования] или аналогично), к
которому присоединен шнур от музыкального инст
румента. Более подробные указания смотрите в доку
ментации, прилагаемой к аудиооборудованию.
Усилитель для электромузыкальных инстру;
ментов (Рисунок )
Для подключения клавиатуры к усилителю для элек
тромузыкальных инструментов используйте имею
щийся в продаже соединительный шнур*.
* Используйте только соединительный шнур со
стандартным стереофоническим штекером на
конце, подсоединяемом к клавишному музыкаль
ному инструменту, и разъем, обеспечивающий
[Задняя панель]
Ðàçúåì «PHONES/OUTPUT»
[Íàóøíèêè/Âûõîäíîé ñèãíàë]
Ñîåäèíåíèå äëÿ
ïåðåäà÷è çâóêîâûõ
ñèãíàëîâ
Ñòàíäàðòíûé
ñòåðåîôîíè÷åñêèé
øòåêåð
Áå
ëûé
Êðàñ
íûé
Øòûðü-
êîâûé
ðàçúåì
Ëåâûé Ïðàâûé
Âõîäíîé ðàçúåì óñèëèòåëÿ
«AUX IN» èëè àíàëîãè÷íûé
Óñèëèòåëü
äëÿ
ýëåêòðî-
ìóçûêàëüíûõ
èíñòðóìåíòîâ
(êëàâèøíûõ,
ãèòàðû è
ò.ï.)
подачу на подключаемый усилитель сигналов
обоих каналов (левого и правого). Неправильный
тип разъема на любом из концов соединительно
го шнура может привести к потере сигнала одно
го из стереоканалов.
При подключении усилителя для электромузыкаль
ных инструментов установите регулятор громкости на
клавиатуре на достаточно низкий уровень, а выход
ную громкость регулируйте органами управления уси
лителя.
[Пример соединения]
ПРИМЕЧАНИЕ
Можно также подключить клавиатуру к компьютеру или
секвенсору. Подробности приведены в разделе «Ин
терфейс MIDI» на странице 31.
Штекерный разъем «SUSTAIN» [Су9
стейн9педаль]
Для использования возможностей музыкального ин
струмента, описанных ниже, к штекерному разъему
«SUSTAIN» можно подключить дополнительно при
обретенную сустейнпедаль (SP2, SP10 или SP20).
Ê ãíåçäó
«PHONES/
OUTPUT»
[Íàóøíèêè/
Âûõîäíîé
ñèãíàë] íà
êëàâèàòóðå
Øòûðüêîâûé PIN-øòåêåð
(êðàñíûé)
Ãíåçäî äëÿ
øòûðüêîâîãî øòåêåðà
Ñòàíäàðòíûé
ñòåðåîôî-
íè÷åñêèé
øòåêåð
Øòûðüêîâûé
PIN-
øòåêåð
(áåëûé)
Ñòàíäàðòíûé
øòåêåð
Óñèëèòåëü
äëÿ ýëåêòðî-
ìóçûêàëüíûõ
èíñòðóìåíòîâ
(êëàâèøíûõ,
ãèòàðû è ò.ï.)
Сустейн;педаль
При использовании тембров фортепиано нажатие
данной педали продлевает звучание ноты анало
гично демпферной педали фортепиано.
При использовании органных тембров нажатие
педали заставляет звучать ноты до тех пор, пока
педаль не будет отпущена.
Принадлежности и дополнитель9
ные устройства
Используйте только те принадлежности и дополни
тельные устройства, которые рекомендованы для дан
ного музыкального инструмента. Использование не
предусмотренных устройств создает риск возгорания,
поражения электрическим током и травм.
Øòåêåðíûé ðàçúåì «SUSTAI [Ñóñòåéí-ïåäàëü]
