(В моделях RS-1/3000WS–RS-1/12000WS колодка для подключения сети, заземления и нагрузки
находится под съемной крышкой).
3. Подсоедините стабилизатор к сети электропитания (220 В) (3).
4. Включите стабилизатор (1). (Сразу после подключения сети начинается отсчет времени
задержки. После окончания задержки индикаторы показывают уровни напряжений сети Uвх. и
нагрузки Uвых.).
5. Убедитесь в наличии входного и выходного напряжений при помощи индикаторов напряже-
ний (2). (Рекомендуем обратить внимание на уровень входного напряжения сети. Подключение
мощной нагрузки при пониженном напряжении может привести к перегрузке стабилизатора.).
6. Выключите стабилизатор (1).
7. Подключите нагрузку (5).
8. Включите стабилизатор (1).
9. Для обхода режима стабилизации надо выключить стабилизатор (1) и включить байпасс (8).
Примечание: В некоторых случаях установка стабилизатора вблизи (ближе, чем на 0,5 м)
приборов с электронно-лучевой трубкой, например, мониторов телевизоров и т.п.,
может вызвать искажение изображения.
Индикация
При срабатывании защиты стабилизатора индикаторы отображают код защитной функции (см.
«Функции защиты»):
- L — напряжение сети ниже минимально допутимого, сработала защита, стабилизатор работа-
ет, нагрузка отключена; после повышения напряжения сети до допустимого минимума
произойдет подключение нагрузки.
- uH — напряжение сети выше максимально допустимого, сработала защита, стабилизатор
работает, нагрузка отключена; после понижения напряжения сети до максимально допустимо-
го произойдет подключение нагрузки.
В случае, если суммарная мощность подключенных к стабилизатору устройств превысит
номинальную мощность стабилизатора, индикатор «НАГРУЗКА» перейдет из зеленой зоны в
желтую, затем в красную, загорится индикатор «ПЕРЕГРУЗ», прозвучит звуковой сигнал.
В этом случае необходимо снизить нагрузку, то есть отсоединить одного или нескольких потре-
бителей. После возврата стабилизатора в рабочий диапазон нагрузок индикатор «НАГРУЗКА»
вернется в зеленую зону, индикатор «ПЕРЕГРУЗ» отключится.

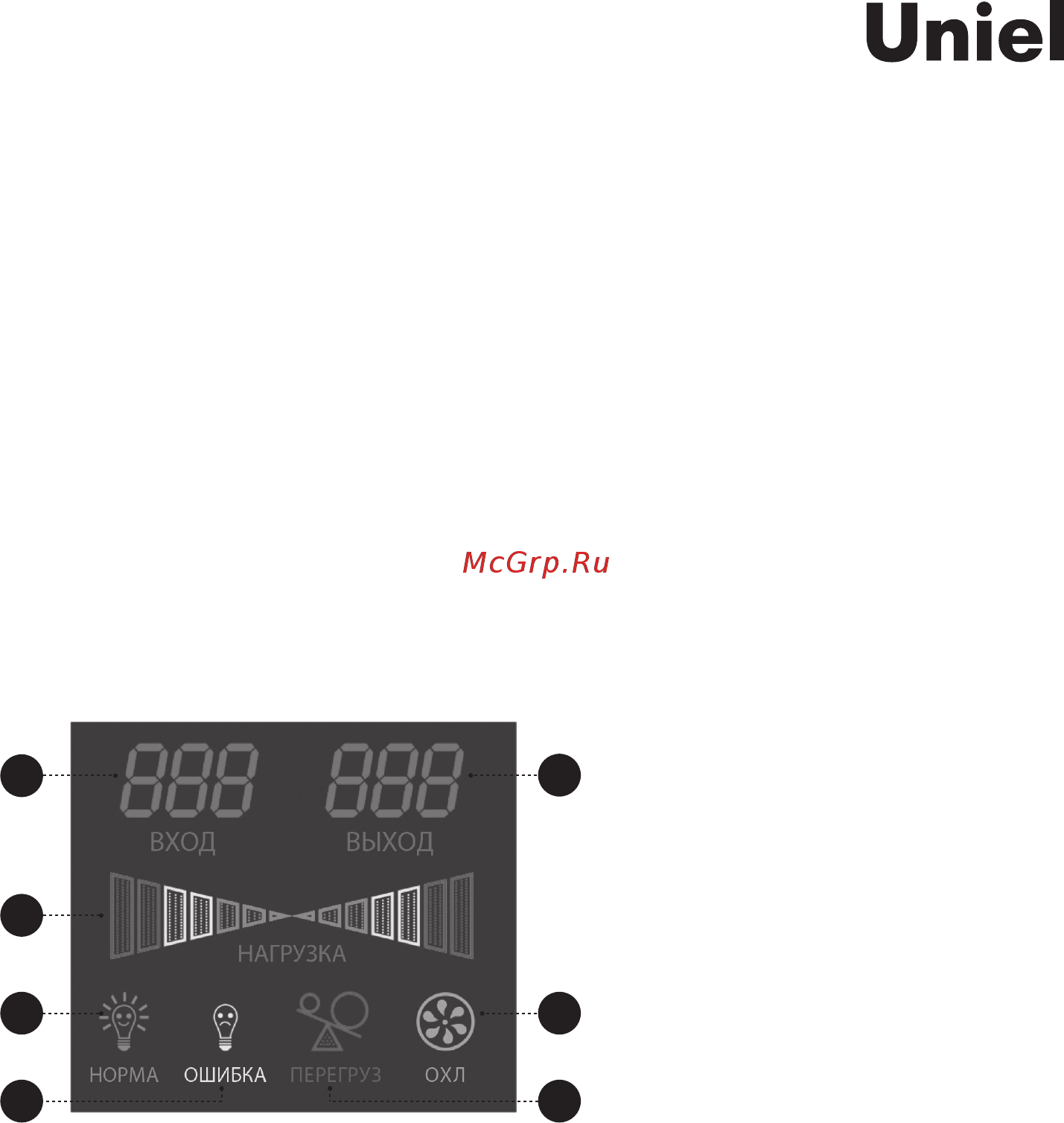

Расшифровка дисплея:
1. Входное напряжение.
2. Выходное напряжение.
3. Нагрузка.
4. Нормальная работа —
входное напряжение в пределах
номинального диапазона.
5. Ошибка.
6. Перегрузка.
7. Охлаждение (при наличии
вентилирующего устройства —
модели от 5 кВа и выше).
