Установка ru
15
Крепление соединений труб
Указание: Если используется труба из алюминия, тогда
место присоединения необходимо предварительно
сгладить.
Вытяжная труба Ø 150 мм (рекомендуемая величина)
Вытяжная труба крепится непосредственно
к воздушному патрубку и соединение соответствующим
образом изолируется.
Вытяжная труба Ø 120 мм
1. Переходной патрубок крепится непосредственно
к воздушному патрубку.
2. Вытяжная труба крепится к переходному патрубку.
3. Оба места соединения соответствующим образом
изолируются.
Монтаж обшивки вытяжной трубы
:Предупреждение
Опасность травм!
Cо стороны острых кромок при установке. При
установке прибора всегда надевайте защитные
перчатки.
1. Разделите секции обшивки вытяжной трубы.
Для этого удалите клейкую ленту
2. Удалите защитную плёнку с обеих секций обшивки
вытяжной трубы.
3. Вставьте одну секцию обшивки вытяжной трубы в
другую.
Указания
– Во избежание царапин положите в качестве
защиты бумагу на края наружной секции обшивки
вытяжной трубы.
– Прорези во внутренней секции обшивки
вытяжной трубы должны быть внизу.

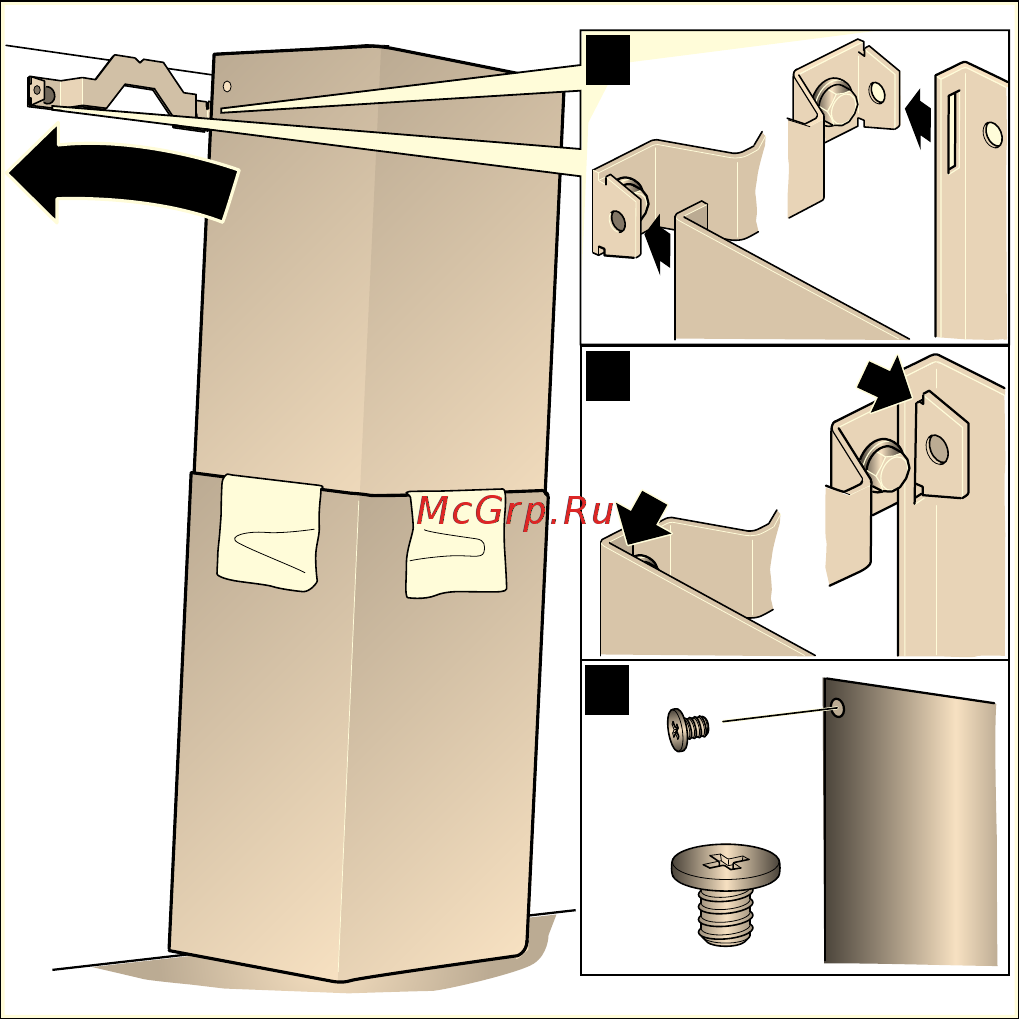

4. Установите секции обшивки вытяжной трубы на
прибор.
5. Сдвиньте внутреннюю секцию обшивки вверх и
установите слева и справа на крепёжный уголок.
¨
6. Зафиксируйте обшивку вытяжной трубы движением
вниз.
©
7. Двумя винтами привинтите обшивку вытяжной трубы
с боковых сторон к крепёжному уголку.
