ВЫТЯЖКИ КУХОННЫЕ

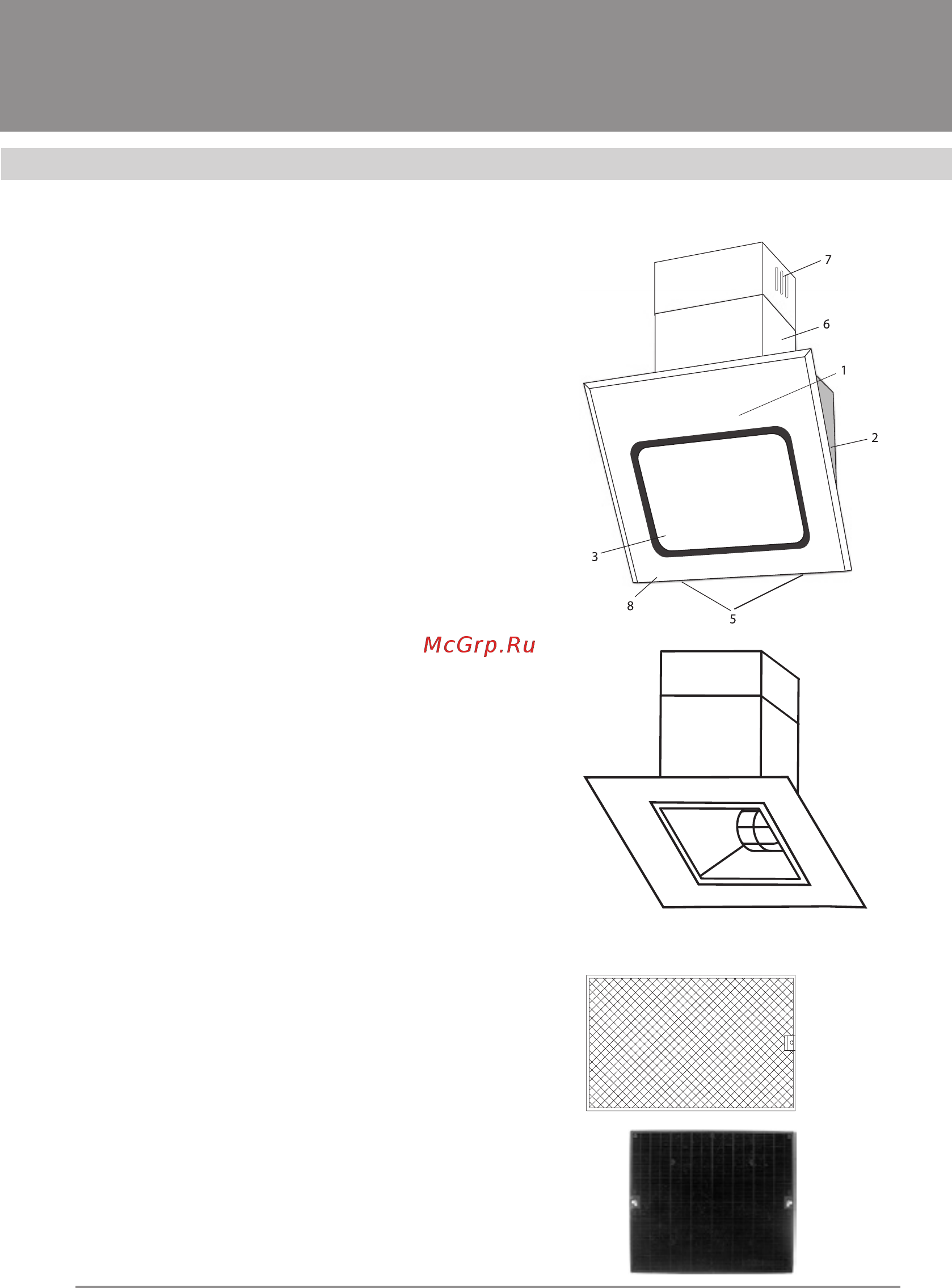

ОПИСАНИЕ ВЫТЯЖКИ

Наружная часть вытяжки состоит из сле-

дующих составных частей (см. рис. 1):

1. Пульт управления вытяжкой.

2. Корпус вытяжки.

3. Откидная панель, обеспечивающая

периметральное всасывание воздуха

вытяжкой.

4. Алюминиевый жироулавливающий

фильтр, находящийся под откидной па-

нелью (см. рис. 3).

5. Лампы освещения (на нижнем торце

вытяжки).

6. Наружная часть короба вытяжки.

7. Внутренняя часть короба вытяжки.

8. Декоративное стекло.

Внутри вытяжки после снятия алюми-

ниевого жироулавливающего фильтра

находится короб мотора (см. рис. 2) с

мотором и крыльчаткой в сборе. В верх-

ней части корпуса вытяжки расположе-

на монтажная коробка и понижающий

трансформатор.

Дополнительным аксессуаром для вы-

тяжки является угольный фильтр (в ком-

плект не входит, рис. 3а).

Угольный запахоулавливающий фильтр

применяется для фильтрации воздуха в

помещении при работе вытяжки в режи-

ме рециркуляции (см. пункт «Эксплуата-

ция вытяжки»). Угольный фильтр можно

приобрести у розничного продавца.

Рис. 1

Рис. 2

Рис. 3

Рис. 3а
