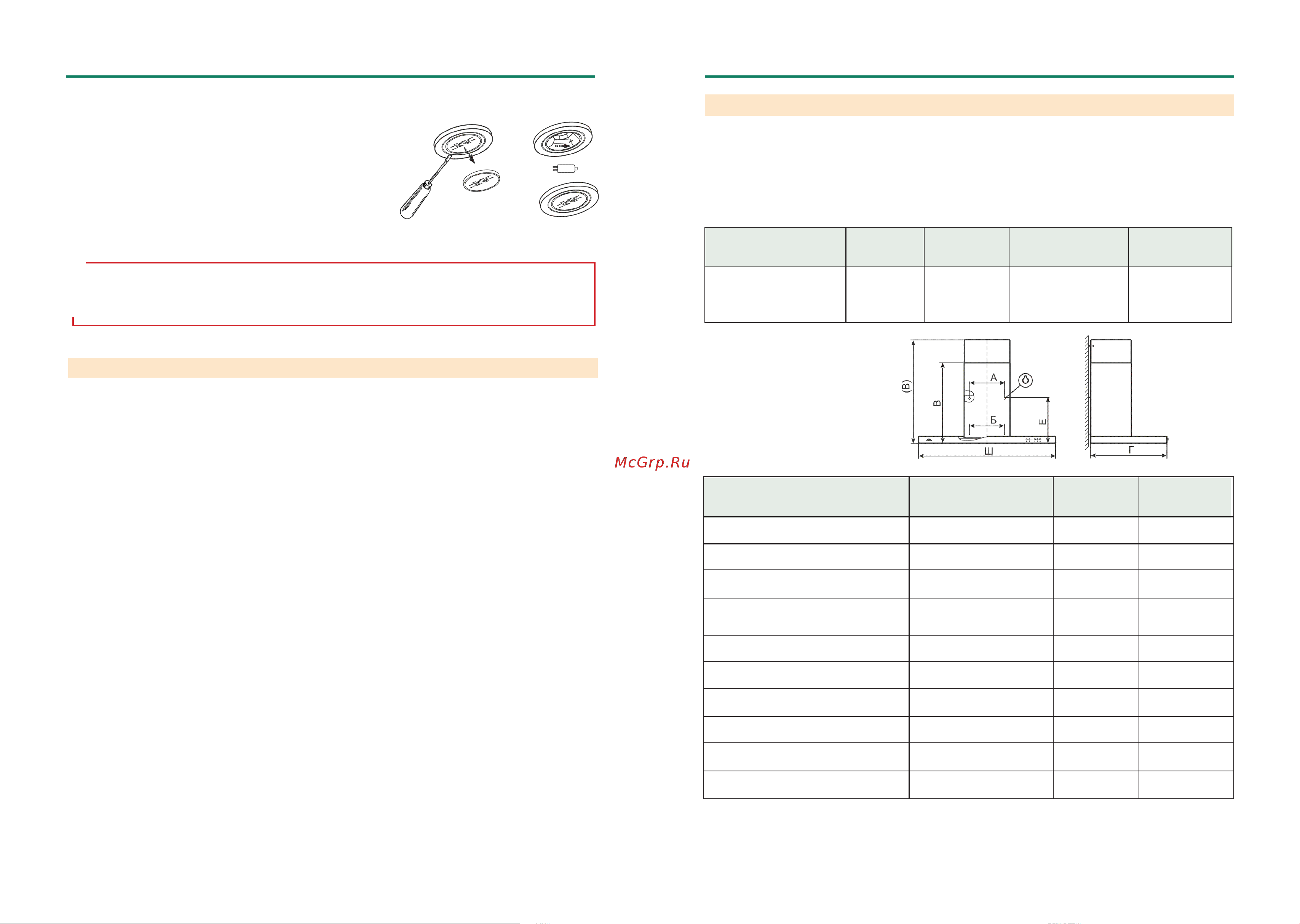

• 12 •
• 5 •
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
рис. 2
ТАБЛИЦА 2
2.1 Номинальное напряжение, В; частота, Гц 220; 50
2.2 Номинальное напряжение галогенных ламп, В 12
2.3 Класс защиты II по ГОСТ МЭК 335-1
2.4 Степень защиты от влаги обычное исполнение
2.5 Режим работы продолжительный
2.6 Климатическое исполнение УХЛ4.2 по ГОСТ15150
В - высота вытяжки без фальштрубы.
(В) - высота вытяжки с максимально выдвинутой фальштрубой.
ВНИМАНИЕ: На период гарантийного срока сохраняйте руководство.
!
9 ПРАВИЛА ХРАНЕНИЯ
Конструкция и характеристики устройства могут быть изменены без предварительного уведомления.
рис. 13
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
9.1 Кухонная вытяжка должна храниться в упаковке завода изготовителя в закрытом помещении при тем
пературе от -50 до+40°С. При этом относительная влажность воздуха при температуре+15°С не должна пре
вышать 80%.
Наименование
Габаритные размеры, мм
ШХГхВ(В)
Масса, кг
(без упаковки)
Тип угольного
фильтра
Вена 60П(Н)-430-К3Л
590х500х564(1030)
11,0
не предусмотрен
Вена 90П(Н)-650-К3Л
896х500х564(1030)
14,1
Ф-02
Квадра 60П(Н)-430-К3Г(К3Д)
590х500х524(1000)
10,6
не предусмотрен
Квадра 90П(Н)-650-К3Г(К3Д),
90Н-650-Э7Г(Э3Д)
896х500х524(1000)
14,0
Ф-02
Опал 60П(Н)-650-Э3Г(Э3Д)
590х500х540(1000)
12,5
Ф-02
Опал 90П(Н)-650-Э3Г(Э3Д)
896х500х540(1000)
14,8
Ф-02
Патио 60Н-650-К3Г(К3Д)
591х500х564(1030)
13,9
Ф-02
Патио 90Н-650-К3Л
896х500х564(1030)
16,5
Ф-02
Primula 60Н(П)-650-П3Г(П3Д)
595х500х577(1045)
14,1
Ф-02
Primula 90Н(П)-650-П3Г(П3Д)
900х500х577(1045)
16,2
Ф-02
џ Замена галогенной лампы (рис. 13):
- выньте вилку шнура электропитания из розетки элек-
тросети;
- дайте лампам остыть, если свет был включен;
- снимите крышку светильника, используя в качестве
рычага плоскую отвертку;
- замените лампу аналогичной (G4, 20 Вт, 12 В) и уста-
новите на место крышку.
Внимание! Берите лампы только чистой тряпкой!
Серия вентилятора*
Лампы
Уровень шума
дБА, не более
Потребляемая мощность
КВ, не более, Вт
430, 650
накаливания
галогенные
LED-диодные
60
230
200
155
* - соответствует максимальной воздухо-
производительности вентилятора
(куб.м/час) и указана в обозначении КВ
во втором цифровом блоке
(Квадра 60Н(П)-430-К3Г).
ТАБЛИЦА 1
ВЕНА • КВАДРА • ОПАЛ • ПАТИО • PRIMULA
