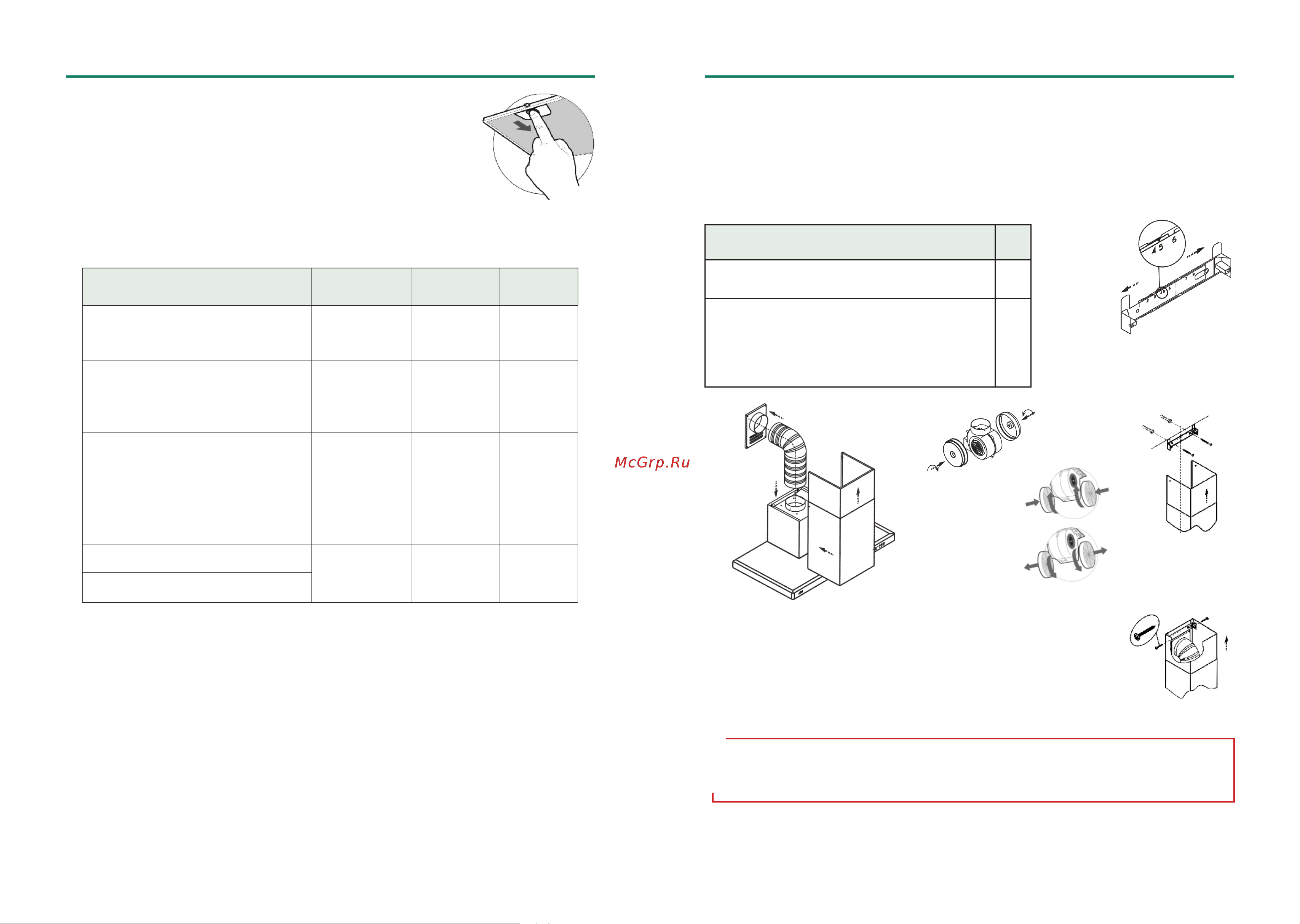

• 8 •
• 9 •
Наименование
N
Вена 60П(Н)-430-К3Л
Квадра 60(Н)-430-К3Г(К3Д)
5
Вена 90Н-650-К3Л
Квадра 90П(Н)-650-К3Г(К3Д), Квадра 90-650-Э7Г(Э7Д)
Опал 60/90Н-650-Э3Г(Э3Д), Опал 60/90-650-Э3Г(Э3Д)
Патио 60Н-650-К3Г(К3Д), Патио 90Н-650-К3Л
Primula 60Н(П)-650-П3Г(П3Д),
Primula 90Н(П)-650-П3Г(П3Д)
7
ТАБЛИЦА 3
6.2 Крепление кронштейна к стене:
- прежде чем прикрепить кронштейн к стене, необходимо выставить его на нужный размер (равный ши-
рине верхней фальштрубы).
- увеличьте размер кронштейна рис.5 (если это необходимо), раздвинув его, и установите фиксатор на-
против цифры, соответствующей Вашей кухонной вытяжке (см табл.4, графа N).
- установите на вытяжку комплект из двух телескопических фальштруб;
- верхнюю фальштрубу выдвиньте на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную линию (снимите
фальштрубы);
- приложите кронштейн к стене, как показано на рисунке 6;
- осевая линия кронштейна должна совпадать с осевой линией вытяжки, а верхний край с проведенной ра-
нее горизонтальной линией;
- обозначьте центры отверстий для крепления кронштейна,
- просверлите два отверстия для установки дюбелей Ø 8х40мм и забейте их;
- прикрепите кронштейн к стене винтами.
ТАБЛИЦА 4
рис. 5
рис. 6
рис. 7
6.5 Для кухонных вытяжек из нержавеющей стали:
- снимите защитную пленку с корпуса и фальштруб;
- будьте осторожны при установке фальштруб (рис. 7), не повредите поверхнос-
ти из нержавеющей стали. Их легко поцарапать.
рис. 8А
рис. 9
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
ВНИМАНИЕ: в зависимости от варианта монтажа используйте самонарезающие винты и дюбели,
соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-
дят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на
которой должна быть смонтирована кухонная вытяжка.
!
рис. 8
ВЕНА • КВАДРА • ОПАЛ • ПАТИО • PRIMULA
Наименование
А (мм)
Б (мм)
Е (мм)
Вена 60П(Н)-430-К3Л
184
184
305
Вена 90Н-650-К3Л
230
230
340
Квадра 60П(Н)-430-К3Г(К3Д)
184
184
260
Квадра 90П(Н)-650-К3Г(К3Д)
Квадра 90Н-650-Э7Г(Э7Д)
230
230
300
Опал 60Н-650-Э3Г(Э3Д)
230
230
315
Опал 90Н-650-Э3Г (Э3Д)
Патио 60Н-650-К3Г(К3Д)
230
230
340
Патио 90Н-650-К3Л
Primula 60Н(П)-650-П3Г(П3Д)
230
230
350
Primula 90Н(П)-650-П3Г(П3Д)
- перед установкой вытяжки снимите алюминиевый фильтр, для этого нажмите
на пружинный замок на фильтре и потяните фильтр вниз и на себя (рис. 4);
- навесьте вытяжку через отверстия типа «замочная скважина»;
- разметьте центры отверстий для дополнительного крепления (размер «Б»);
- снимите вытяжку и просверлите отверстия ( размер «Б») для дюбелей Ø8х40
мм и забейте их;
- навесьте прибор и дополнительно закрепите двумя самонарезающими винта-
ми (размер «Б»);
-установите фильтр.
рис. 4
6.3 В зависимости от режима эксплуатации вытяжки соедините вентилятор с вентиляционной решет-
кой полужестким гофрированным воздуховодом (рис. 7) или установите на вентилятор угольные фи-
льтры*.
Угольные фильтры устанавливаются на защитные корпуса вентилятора (рис. 8, 8А)
Проверьте свободный ход антивозвратного клапана при монтаже кухонной вытяжки.
6.4 Установите фальштрубы. Выдвиньте верхнюю фальштрубу, оденьте ее на кронштейн (рис. 9) и за-
крепите самонарезающими винтами.
*- если они предусмотрены см табл. 1.
