11. Inserire i pannelli laterali e bloccarli facendoli scivolare
verso il basso.
12. Inserire la staffa di bloccaggio superiore e fissarla con 2
viti.
13. Eseguire la connessione elettrica.
Rimontare il telaio del filtro al carbone e il/i filtro/i grassi,
rialimentare la rete elettrica agendo sul pannello elettrico
centrale e controllare il corretto funzionamento della cappa.
Installazione con camino
1. Con una matita, eseguire una linea sulla parete, sino al
soffitto, corrispondente alla linea di mezzeria, faciliterà le
operazioni di installazione.
2. Applicare lo schema di foratura al muro: la linea verticale
di mezzeria stampata sullo schema di foratura dovrà
corrispondere alla linea di mezzeria disegnata sul muro,
inoltre il bordo inferiore dello schema di foratura
corrisponde al bordo inferiore della cappa.
3. Appoggiare la staffa di supporto inferiore sullo schema di
foratura facendolo coincidere con il rettangolo
tratteggiato, segnare i due fori esterni e forare.
Nota: Eseguire sempre tutti i fori indicati sulla dima: i 2
superiori servono per agganciare la cappa mentre i fori
inferiori (generalmente 1 centrale o più laterali) servono
per il fissaggio definitivo e di sicurezza.
Togliere lo schema di foratura, inserire i tasselli a muro e
fissare con 2 viti 5x45mm la staffa di supporto della
cappa.
4. Applicare la staffa di supporto camini „G“ alla parete
aderente al soffitto, utilizzare la staffa di supporto camini
come schema di foratura (se presente, la piccola asola
ricavata sul supporto deve coincidere con la linea
precedentemente tracciata sul muro) e segnare con la
matita 2 fori, eseguire i fori (Ø8mm), inserire 2 tasselli.
5. Fissare la staffa di supporto camini alla parete con 2 viti
5x45mm.
6. Appendere la cappa alla staffa inferiore.
7. Regolare la distanza della cappa dalla parete.
8. Regolare l’assetto orizzontale della cappa.
9. Fissare definitivamente la cappa alla parete
(OBBLIGATORIO!!).
10. Eseguire la connessione di un tubo (tubo e fascette per il
fissaggio non fornite, da acquistare) per lo scarico dei
fumi all’anello di connessione posto sopra l’unità motore
aspirante.
L’altra estremità del tubo dovrà essere collegata ad un
dispositivo di espulsione fumi verso l’esterno in caso di
utilizzo della cappa in versione aspirante. Nel caso si
voglia utilizzare la cappa in versione filtrante, allora
fissare alla staffa di supporto camini G il deflettore F e
collegare l’altra estremità del tubo all’anello di
connessione posto sul deflettore F.
11. Eseguire la connessione elettrica.
12. Applicare il camino.
13. Fissare il camino con 2 viti alla staffa di supporto camini
G.
14. Inserire il pannello frontale ed eseguire la connessione
elettrica del cruscotto comandi.
15. Serrare il pannello frontale con 6 viti (3 per lato).
16. Inserire i pannelli laterali e bloccarli facendoli scivolare
verso il basso.
17. Inserire la staffa di bloccaggio superiore e fissarla con 2
viti.
Rimontare il telaio del filtro al carbone e il/i filtro/i grassi e
controllare il perfetto funzionamento della cappa.
Descrizione della cappa
Fig. 1
1. Pannello di controllo
2. Filtro antigrasso
3. Maniglia di sgancio del filtro antigrasso
4. Lampada alogena
5. Schermo vapori
6. Camino telescopico
7. Uscita aria (solo per utilizzo in versione filtrante)
8. Pannello
Funzionamento
Usare la velocità maggiore in caso di particolare
concentrazione di vapori di cucina. Consigliamo di accendere
l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla
in funzione a cottura terminata per altri 15 minuti circa.

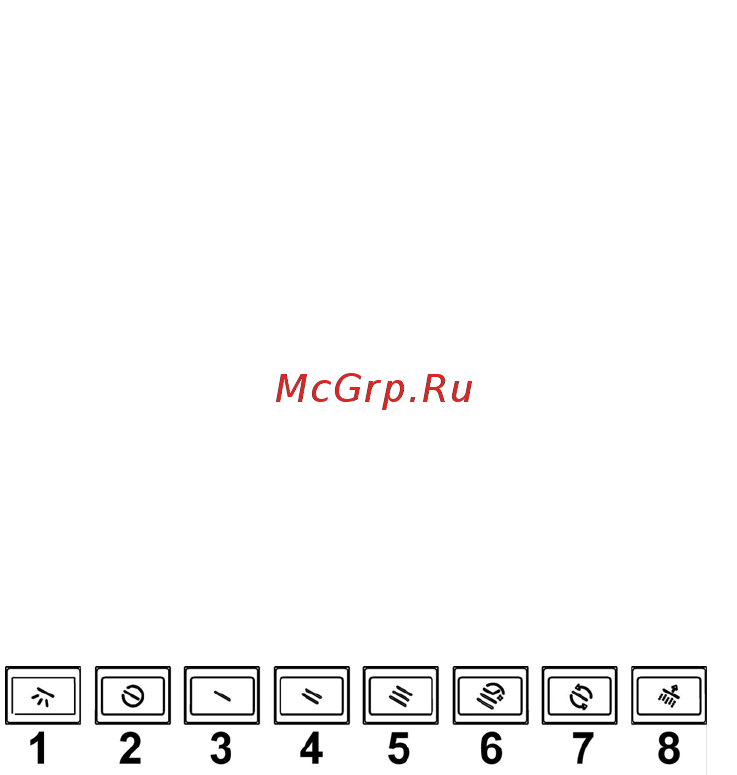

Pannello di controllo
1. Tasto ON/OFFLuci: premere e rilasciare per accendere
e spegnere le luci alla intensità pre-impostata, mantenere
premuto per regolare l'intensità della luce.
2. Tasto ON(Stand by)/OFF aspirazione
-ON (Stand by) -il Tasto è acceso.
-OFF - il tasto è spento: tutti i comandi ad eccezione del
tasto 1 sono disabilitati.
Per impostare la cappa su ON (stand by) o OFF
premere il tasto ed attendere che il tasto si accenda o si
spenga in base all’impostazione desiderata.
3. Tasto di selezione velocità (potenza) di aspirazione 1:
premere 1 volta per selezionare la velocità (potenza) di
aspirazione, premere ancora e mantenere premuto per
attivare il tempo di funzionamento a 20 minuti (tasto
lampeggiante) dopodichè la cappa si spegne (Stand by)
4. Tasto di selezione velocità (potenza) di aspirazione 2:
premere 1 volta per selezionare la velocità (potenza) di
aspirazione, premere ancora e mantenere premuto per
attivare il tempo di funzionamento a 15 minuti (tasto
lampeggiante) dopodichè la cappa si spegne (Stand by)
5. Tasto di selezione velocità (potenza) di aspirazione 3:
premere 1 volta per selezionare la velocità (potenza) di
aspirazione, premere ancora e mantenere premuto per
attivare il tempo di funzionamento a 10 minuti (tasto
lampeggiante) dopodichè la cappa si spegne (Stand by)
