Smeg Classica PGF64F-4 [10/18] Инструкция для установщика

Инструкция для установщика

102

6. РАЗМЕЩЕНИЕ В СТОЛЕШНИЦЕ

Следующая операция требует выполнения каменных и/или столярных работ и

поэтому должна осуществляться квалифицированным мастером.

Установка возможна на различные материалы, такие, как кирпичная кладка,

металл, крупноразмерный или ламинированный пластиком деревянный массив, с

условием их жаростойкости (90°С).

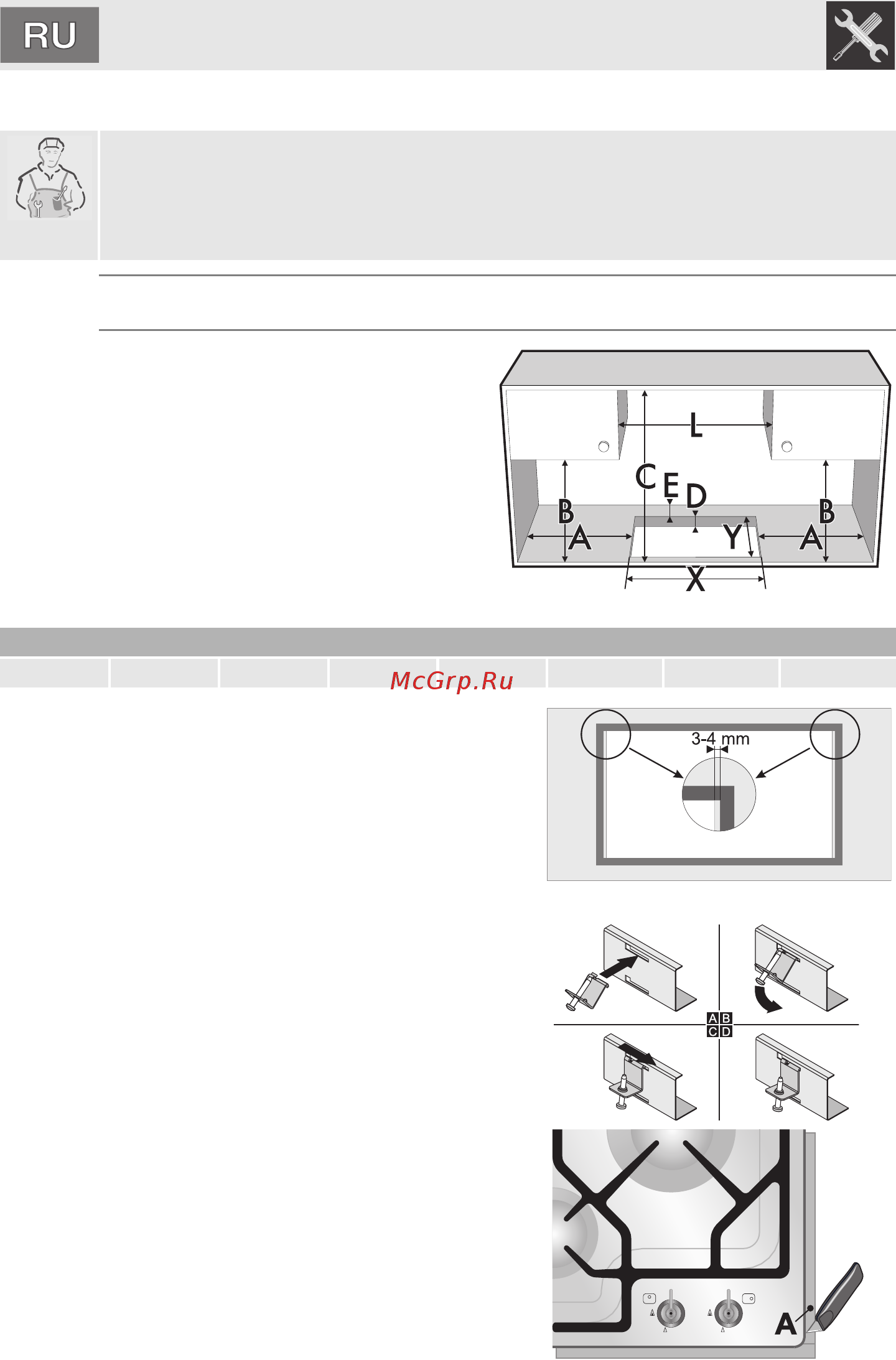

6.1 Крепление к опорной конструкции традиционной

встраиваемой модели (рис. 1)

Произвести отверстие в рабочем

столе мебели с указаннЫми

размерами.

A (mm) B (mm) C (mm) D (mm) E (mm) L (mm) X (mm) Y (mm)

min 150 min 460 min 750 20÷50 min 50 620 592 488

Точно установите изолирующую

прокладку из комплекта поставки по

внешнему периметру вырезанного

проема в столешнице, как показано на

приведенных выше рисунках, слегка

обжав ее по всей поверхности рукой.

Передняя и задняя стороны прокладки

должны выходить за проем.

Выполнив эти операции, положите

варочную панель на изолирующую

прокладку и с помощью винтов и

крепежных скоб (Рис. 3) прикрепите

панель к опорной конструкции,

обеспечив идеальную плоскостность.

Аккуратно обрежьте лишнюю часть

прокладки по кромке A (Fig.3).

Показанные на рисунке 2 размеры

относятся к проему с внутренней

стороны прокладки. Зажимные скобы,

показанные на рисунке 3, ставить

только после встраивания варочной

панели.
