Инструкция для установщика

123

2. Установка на верхнем уровне

Следующая операция требует выполнения каменных и/или столярных работ и

поэтому должна осуществляться квалифицированным мастером.

Установка возможна на различные материалы, такие как кирпичная кладка,

металл, крупноразмерные или ламинированные пластиком деревянные

конструкции, которые должны быть жаростойкими (90°С).

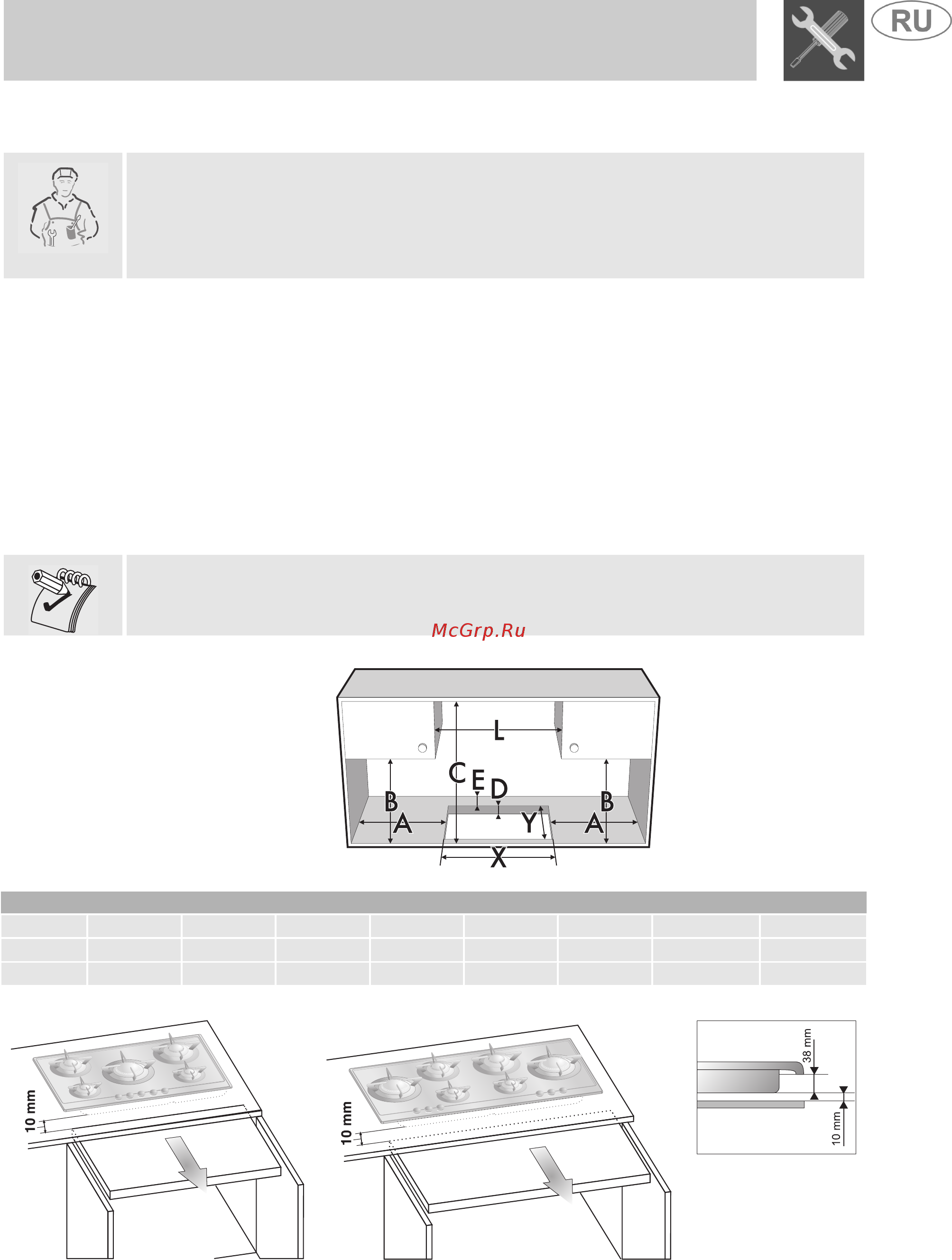

2.1 Крепление к опорной конструкции

Вырежьте в поверхности рабочего стола (столешнице) проем с указанными на

рисунке размерами, выдерживая расстояние от заднего края не менее 50 мм.

Данный прибор можно приближать к стенам, превышающим по высоте ее

рабочую поверхность, при условии соблюдения расстояния показанного на

рисунке, во избежание их повреждения в случае перегрева. Удостоверьтесь,

что расстояние от огня конфорок до подвесной полки, расположенной выше по

вертикали, не менее 750 мм. В случае установки в нейтральном помещении с

окнами необходимо расположить распределительную панель под поверхностью

готовки. Следует соблюдать минимальное расстояние в 10 мм от дна прибора

до поверхности панели, которая должна легко сниматься для предоставления

необходимого доступа при техническом обслуживании.

Если над варочной панелью устанавливается вытяжка, ознакомьтесь с

руководством по ее эксплуатации, чтобы выбрать нужное расстояние.

A (мм) B (мм) C (мм) D (мм) E (мм) L (мм) X (мм) Y (мм)

MOD.60

min 220 min 460 min 750 20÷40 min 50 596 555÷560 478÷482

MOD.70

min 280 min 460 min 750 20÷40 min 50 718 555÷560 478÷482

MOD.100

min 280 min 460 min 750 20÷40 min 50 1005 839÷844 480÷484
