Инструкция для установщика
205
4 ВСТРАИВАНИЕ В РАБОЧИЙ СТОЛ
Следующая операция требует выполнения каменных и/или
столярных работ и поэтому должна осуществляться
квалифицированным специалистом.
Установка возможна на разл
ичные
материалы, такие как
кирпичная кладка, металл, крупноразмерные или ламинированные
пластиком деревянные конструкции, которые должны быть
жаростойкими (90°С).
4.1 Крепление к опорной конструкции

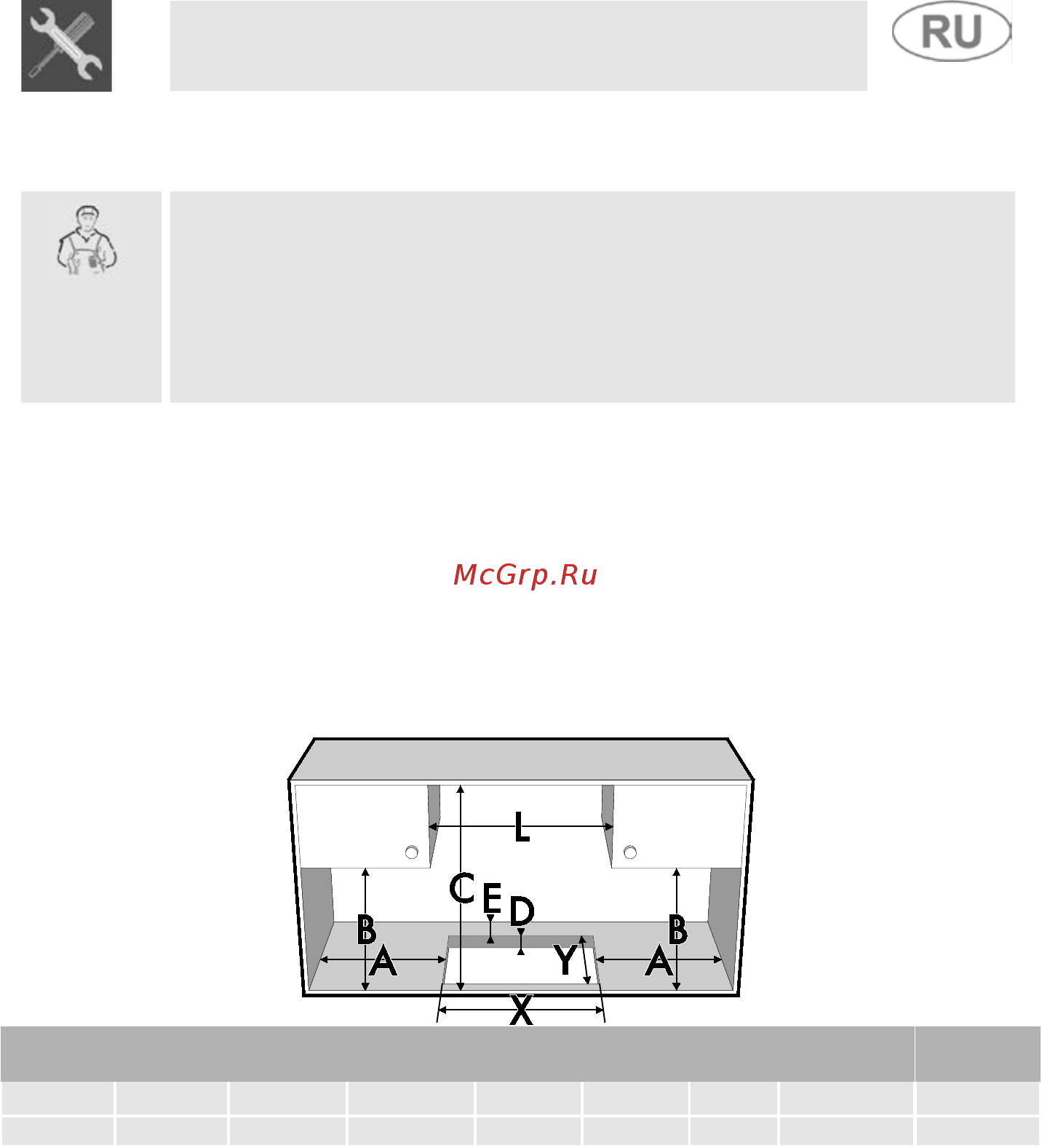

Вырежьте в поверхности рабочего стола (столешнице) мебели
проем с указанными на рисунке размерами, выдерживая
расстояние от заднего края не менее 50 мм.
Данная варочная панель зарегистрирована как прибор типа
“Y”
в
соответствии с требованиями пожарной безопасности, и ее можно
приближать к стенам, превышающим по высоте ее рабочую
поверхность, при условии соблюдения расстояния
“Х”
, показанного
на рисунке, во избежание повреждений в случае перегрева.
Расстояние от огня конфорок до подвесной полки, расположенной
выше, должно быть не менее 750 мм.
MOD
A
(мм)
B
(мм)
C
(мм)
D
(мм)
E
(мм)
L
(мм)
X
(мм)
Y
(мм)
60
min 110 min 460 min 750 20÷40 min 50 585 555÷560 478÷482
90
min 110
min 460
min 750
20÷40
min 50
860
839÷844
478÷482
Точно установите изолирующую прокладку из комплекта поставки
по
внешнему периметру вырезанного проема в столешнице, как
показано
на рисунке 4 (указанные на рисунке величины относятся
к
внутренней стороне прокладки), слегка обжав ее по всей
поверхности
рукой. Закрепить варочную панель к шкафу при
помощи
специальных кронштейнов B и распорной детали A , как
указано
на рисунках 1, 2 и 3. Распорная деталь A будет помогать
поддерживать
плоскость на корректном расстоянии от края
столешницы
во избежание будущих перегревов во время работы и
используется
только в верхнем левом углу прибора. Аккуратно
обрежьте лишнюю C часть прокладки по кромке (Рис.5).
