Электрический кондиционер воздуха (сплит-система)

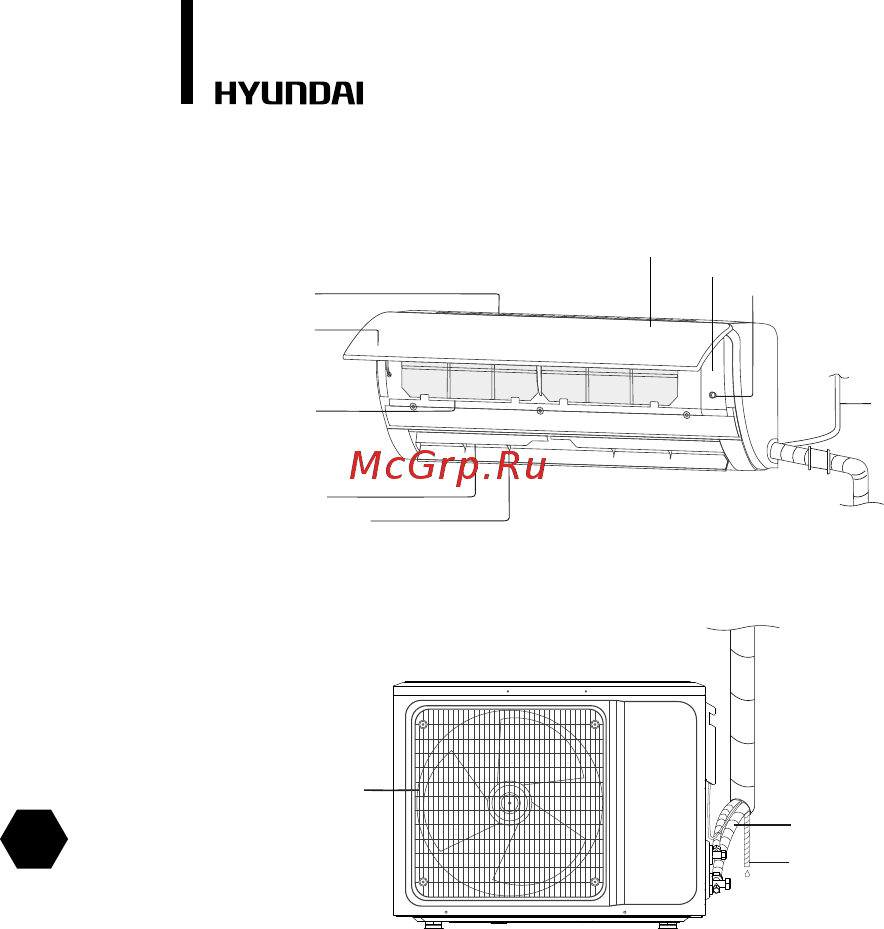

Кондиционер состоит из внутреннего и наружного блоков, соединенных

трубопроводами. Управление кондиционером осуществляется с пульта

дистанционного управления или с панели управления внутреннего блока.

1. Внутренний модуль кондиционера.

2. Лицевая панель.

3. Воздушный фильтр.

4. / 5. Направляющие заслонки для раздачи обработанного воздуха.

6. Электропровод*.

7. Аварийный выключатель*.

8. Медная трубка газа (фреона), соединительная магистраль*.

9. Трубка для отвода конденсата*.

10. Воздуховыпускная решетка наружного блока.

11. Кнопка включения (auto).

12. Скрытый дисплей

Рис. 1

4. ОПИСАНИЕ ПРИБОРА

* не входит в комплект поставки
