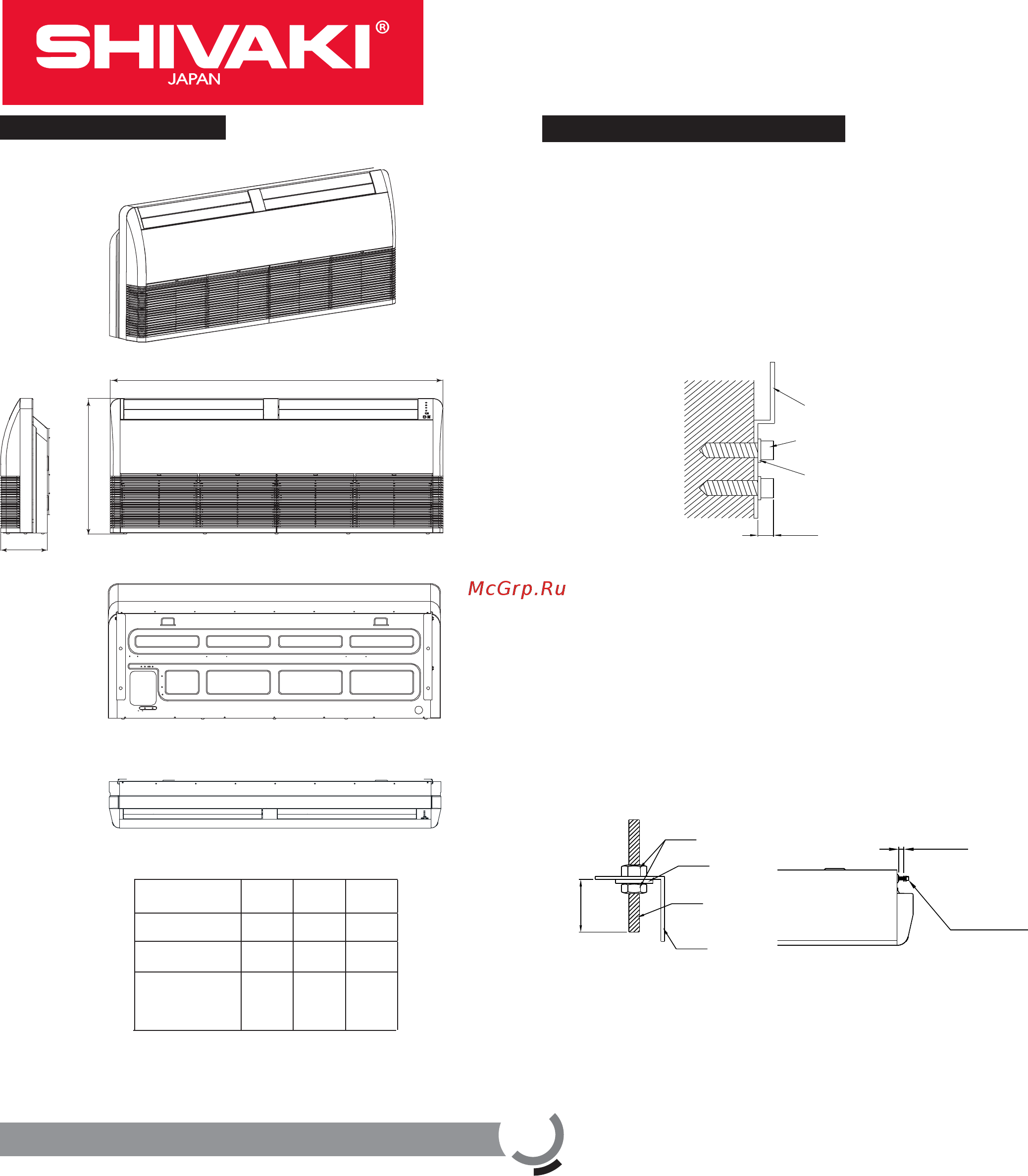

INDUSTRIALE MODEL
AIR-CONDITIONER FLOOR-CEILING TYPE
5
Габаритные размеры
A
B
C
A,мм B,мм C,мм
SFH-184BE
880 635 203
SFH-364BE
1245 680
244
SFH-484BE
SFH-604BE
1670 680
244
Установка внутреннего блока
Установка на стене.
• Прикрутите крепежные кронштейны к стене.
• По
двесьте внутренний блок на кронштейны.
• Для проверки горизонтальности установки блока ис-
пользуйте уровень.
• Если блок неправильно установлен, то возможны
проблемы с отводом конденсата. Это может приве-
сти к протечкам.
Кронштейн
Шайба
Винт
< 6 мм
Установка на потолок
• Подготовка потолка (убедитесь в его горизонтально-
сти)
• Отмерьте необходимую длину трубопровода, трубки
отвода конденсата и проводов.
• Для уменьшения вибрации, пожалуйста, усильте по-
толок там, где это необходимо.
• Просверлите 4 отверстия 12 мм, глубиной 50-55
мм в выбранных местах. Затем закрепите в них
подвесы(шпильки, крюки и т.п.).
Гайка
Шайба
Шпилька
Крепежная
планка
20-25 мм
8-12 мм
Крепежный блот
(max. 40мм)
• Закручивайте равномерно 4 шестигранные гайки на
подвесах для ровной горизонтальной установки бло-
ка.
• Для проверки горизонтальности установки блока ис-
пользуйте уровень.
Содержание
- Industriale model 1
- Installation manual 1
- Installation manual 2
- Industriale model 3
- Installation manual 4
- Industriale model 5
- Installation manual 6
- Минимальное расстояние до козырька сверху 500 мм 6
- Минимальное расстояние от задней стенки наружного блока до стены 100 мм 6
- Размещение наружного блока под козырьком 6
- Industriale model 7
- Installation manual 8
- Industriale model 9
- Installation manual 10
- Industriale model 11
- Installation manual 12
- Industriale model 13
- Коды ошибок 13
