Daikin FTXB-С FTXB20C Белый [7/32] Наружный агрегат
![Daikin FTXB-С FTXB20C Белый [7/32] Наружный агрегат](/views2/1251519/page7/bg7.png)
5
Наружный агрегат
• Внешний вид наружного агрегата для некоторых моделей может отличаться.
Внутренний агрегат
1a. Воздушный фильтр
1b. Апатитно-титановый
фотокаталитический фильтр
для очистки воздуха:
• Эти фильтры прикрепляются внутри
воздушных фильтров.
2. Паспортная табличка модели
3. Воздухоприемник
4. Передняя панель
5. Выступ панели
6. Датчик температуры в помещении:
• Он измеряет температуру воздуха рядом
с блоком.
7. Экран
8. Воздуховыпускное отверстие
9. Заслонка (горизонтальная лопасть):
(стр. 11)
10. Жалюзи (вертикальные лопасти):
• Жалюзи находятся внутри отверстия
для выпуска воздуха. (стр. 12)
11. Приемник сигнала:
•
Он принимает сигналы от пульта ДУ.
• Когда агрегат принимает сигнал, он
формирует звуковой сигнал.
• Начало
работы ........ два коротких звуковых
сигнала
• Настройки
изменены ... короткий звуковой сигнал
• Прекращение
работы ....... длинный звуковой сигнал
12. Индикатор РАБОТЫ (зеленый)
13. Индикатор ТАЙМЕРА (желтый): (стр. 16)
14. Переключатель ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ внутреннего агрегата:
• Нажмите на этот переключатель один
раз, чтобы начать работу.
Нажмите еще раз, чтобы прекратить
работу.
• Режима работы см. в следующей таблице.
Режим
Установка
температуры
Скорость
воздушного
потока
АВТО 25°C АВТО
• Этот переключатель полезен, когда
отсутствует пульт ДУ

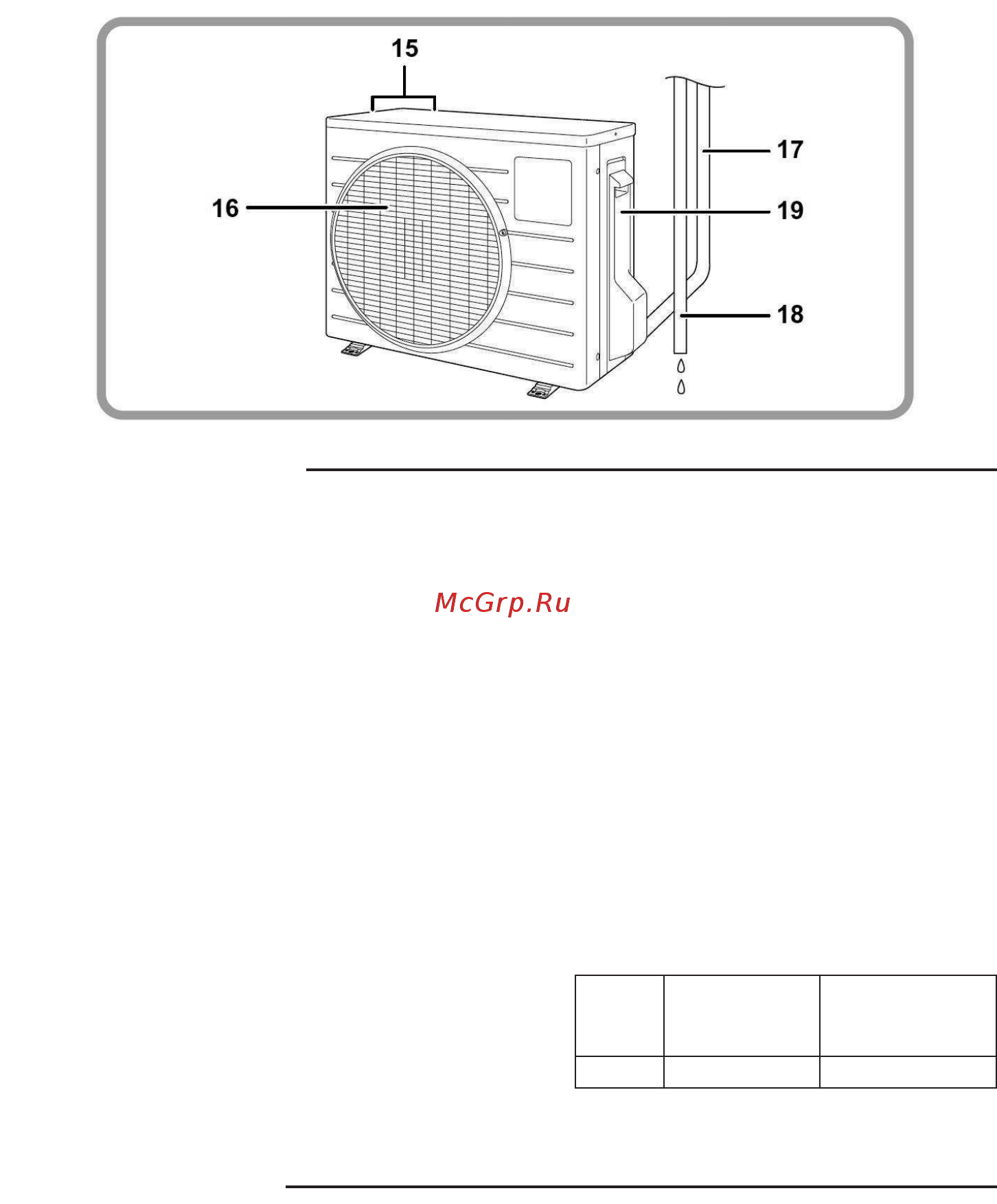

Наружный агрегат
15. Впуск воздуха (на задней и боковой
панели)
16. Воздуховыпускное отверстие
17. Трубопроводы хладагента и проводка
между блоками
18. Сливной шланг
19. Клемма заземления:
• Находится под этой крышкой.
