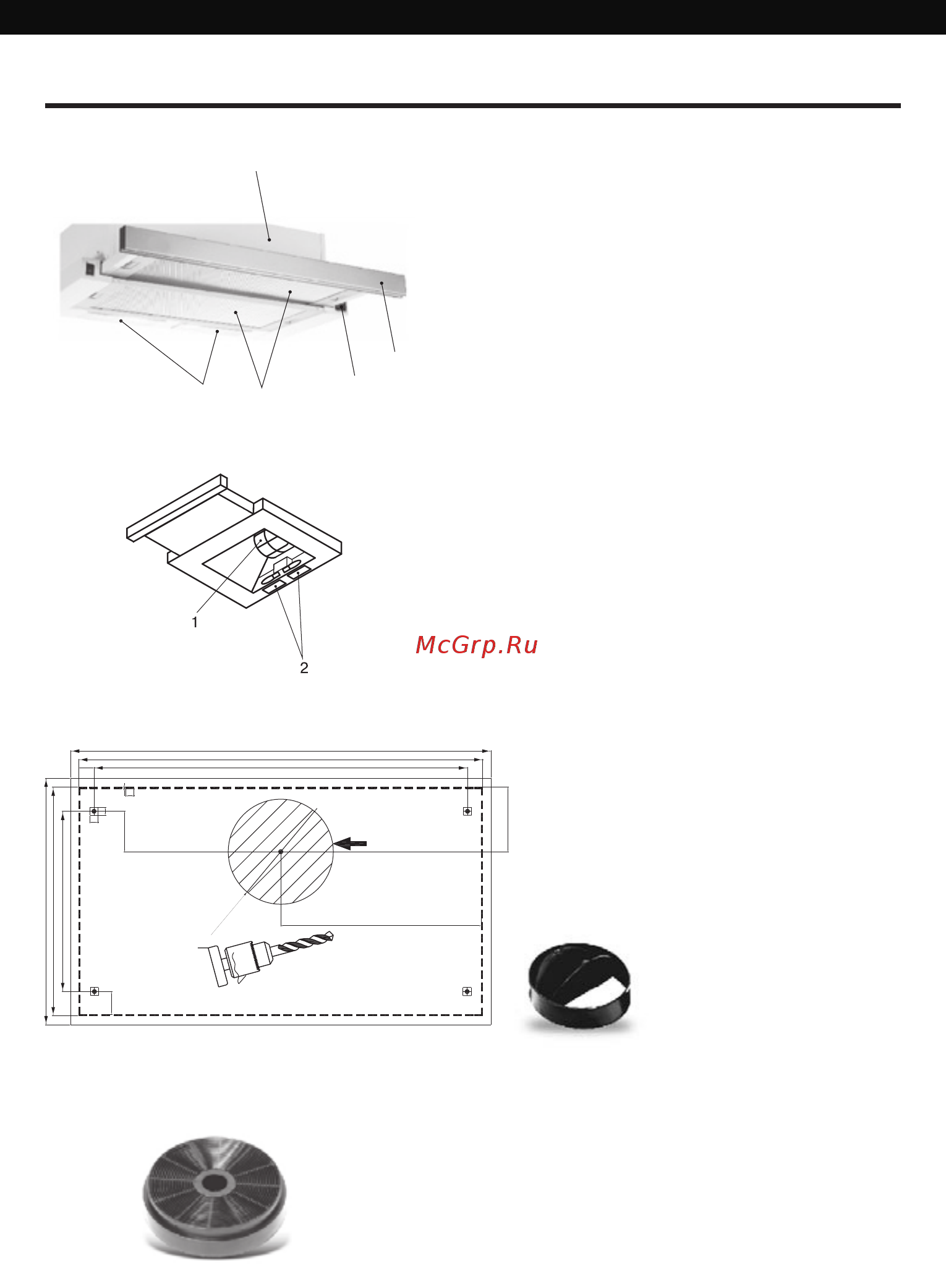

ОПИСАНИЕ ВЫТЯЖКИ
Наружная часть вытяжки состоит из следую-
щих составных частей (рис. 1):
1. Выдвижная панель вытяжки.
2. Переключатели режимов работы вытяжки
и ламп подсветки.
3. Многоразовые алюминиевые жироулавли-
вающие фильтры.
4. Лампы подсветки.
5. Корпус вытяжки.
Внутри корпуса вытяжки (после снятия
многоразового алюминиевого жироулавливаю-
щего фильтра) (рис. 2) находятся:
1. Короб мотора с крыльчаткой в сборе и
с монтажной колодкой.
2. Лампа освещения.
В поставляемые части входят:
1. Комплект крепежа вытяжки к под-
весному шкафчику.
2. Переходной фланец.
3. Шаблон (см. рис. 3).
Комплектация может быть изменена без
предварительного уведомления.
Рис. 2
Рис. 3
Рис. 1
1
2
3
4
5
Дополнительными принадлежностями для вытяжки
являются:
1. Угольный запахоулавливающий фильтр (в комплект
не входит) (рис. 4). Применяется для фильтрации воздуха в
помещении в режиме рециркуляции. Угольный фильтр можно
приобрести у розничного продавца.
Рис. 4
