-7-

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

КРАТКОЕ ОПИСАНИЕ

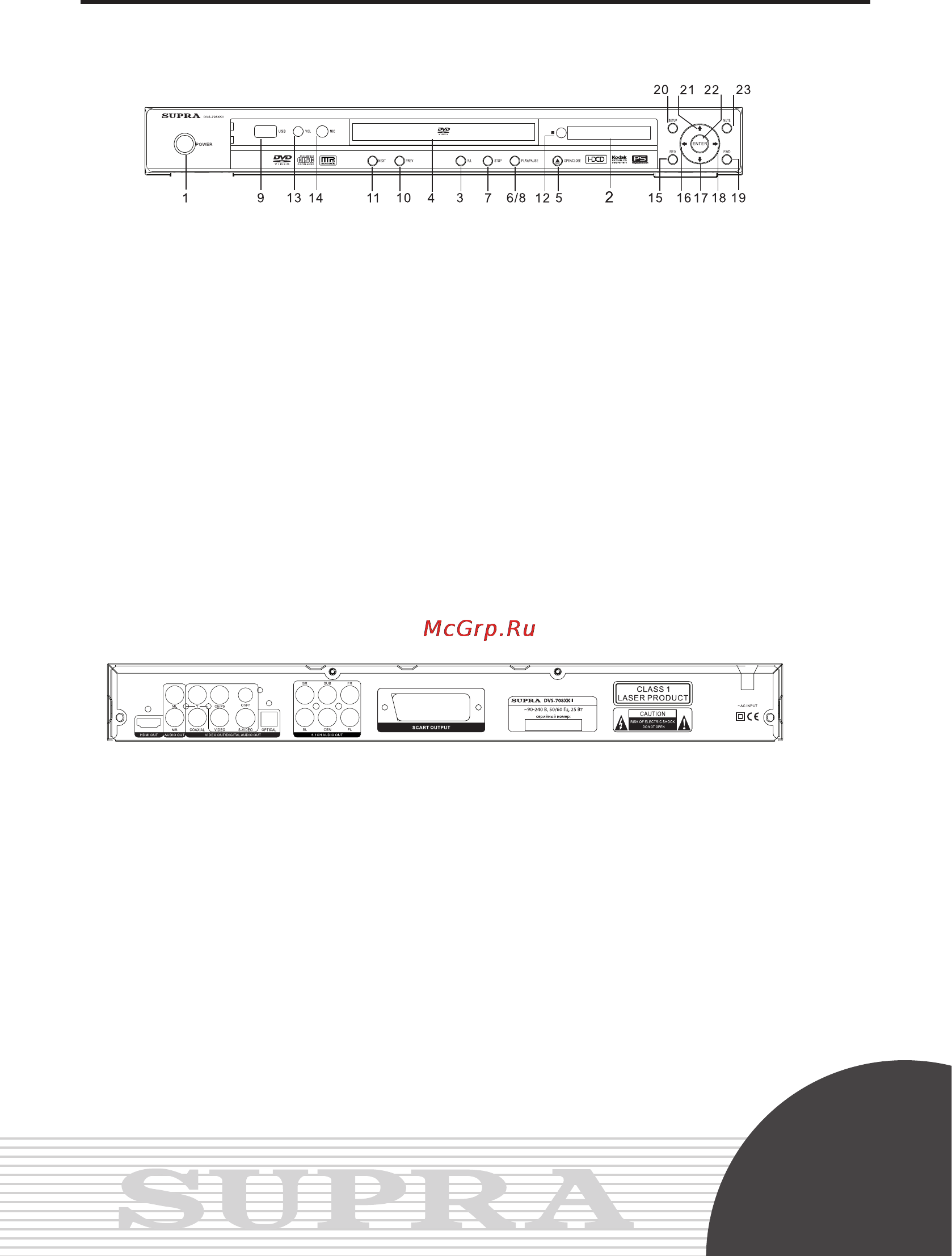

Передняя панель:

1. POWER - кнопка включения/перехода в дежурный режим

2. Дисплей

3. Лоток для загрузки диска

4. R/L Выбор звуковой дорожки

5. OPEN/CLOSE - кнопка открытия (закрытия) лотка

6/8. PLAY/PAUSE - кнопка воспроизведения/паузы

7. STOP - кнопка прекращения воспроизведения

9. Разъем для подключения внешнего USB устройства

10. PREV - кнопка перехода к предыдущему разделу/главе/дорожке

11. NEXT - кнопка перехода к следующему разделу/главе/дорожке

12. Инфракрасный приемник ДУ

13. Регулятор громкости микрофона

14. Гнездо для подключения микрофона

15. REV - кнопка ускоренного воспроизведения назад

16/17/18/21. Кнопки управления курсором EGDF

19. FWD - кнопка ускоренного воспроизведения вперед

20. SETUP - кнопка вызова меню настройки

22. ENTER - кнопка ввода

23. MUTE - кнопка приглушения звука

Задняя стенка:

1. FL – выход на фронтальную левую колонку

2. CEN – выход на центральную колонку

3. SL – выход на боковую левую колонку

4. ML – аудиовыход левого канала

5/6/7. Y.Cb.Cr – видео выходы компонентных сигналов

8. FR – выход на фронтальную правую колонку

9. SUB – выход на сабвуфер

10. SR – выход на боковую правую колонку

11. MR – аудиовыход правого канала

12. COAXIAL – цифровой коаксиальный аудио выход

13. VIDEO – композитный видео выход

14. S-VIDEO – видео выход S-VIDEO

15. OPTICAL – оптический цифровой выход

16. Разъем SCART

17. Разъем HDMI

8910 11

12 13

15 16
