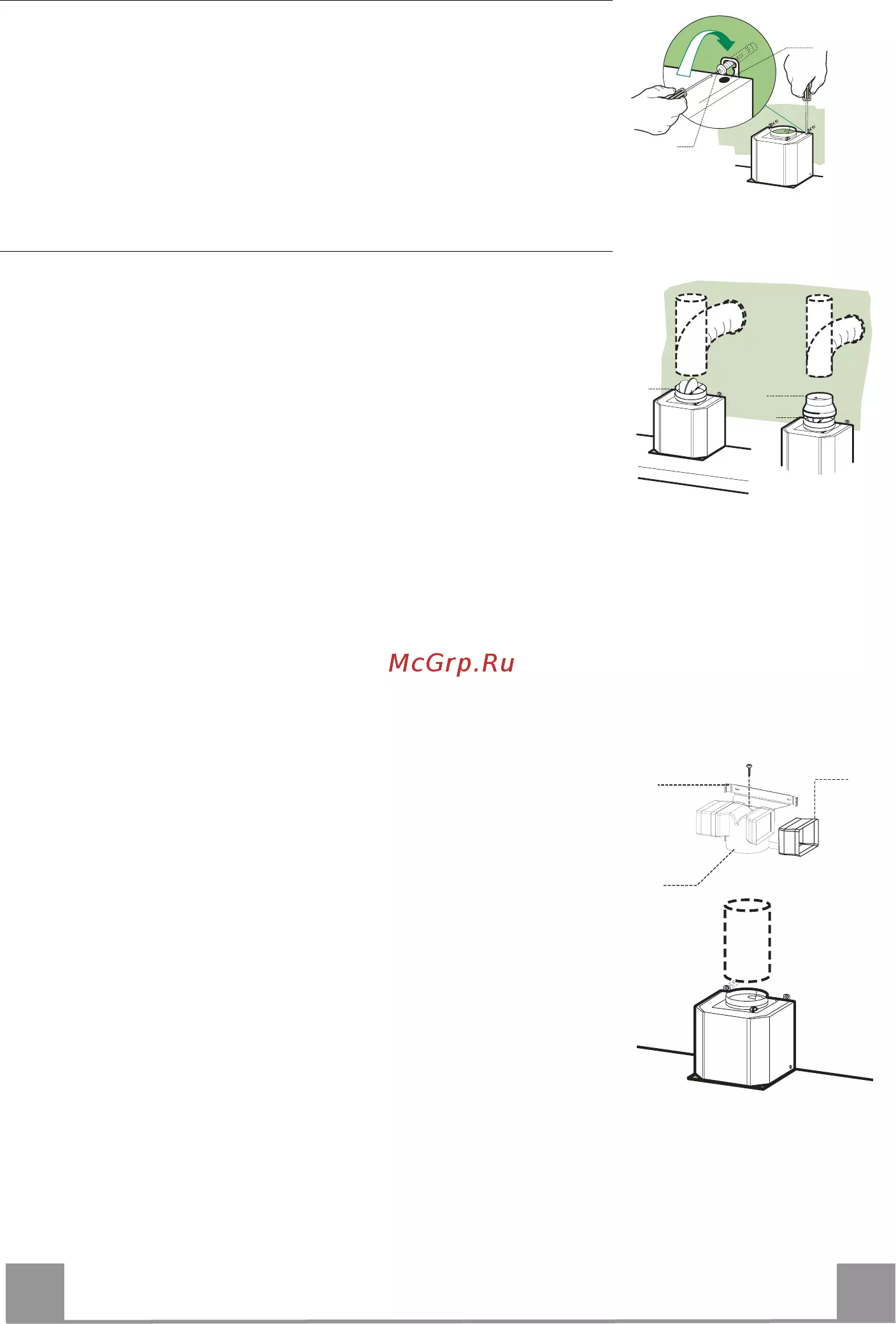

УСТАНОВКА

Сверление стены и крепление скоб

Провести на стене:

• вертикальную линию до потолка или до верхнего предела по центру участка, преду-

смотренного для установки вытяжки;

• горизонтальную линию на высоте мин. 650 мм от плиты.

Приложить, как показано на рисунке, скобу 7.2.1 к стене на расстоянии 1-2 мм от по-

толка или от верхнего предела, выровняв ее центр (прорези) по исходной вертикаль-

ной линии.

• Обозначить центры отверстий скобы.

• Приложить, как показано на рисунке, скобу 7.2.1 к стене на расстоянии Х мм под пер-

вой скобой (Х = высота верхней части дымохода, прилагаемого в комплекте), выров-

нять ее центр (прорези) по исходной вертикальной линии.

• Обозначить центры отверстий скобы.

• Сделать, как показано, отметку на расстоянии 116 мм от исходной вертикальной ли-

нии и 306 мм над исходной горизонтальной линией.

• Повторить эту операцию с противоположенной стороны.

• В обозначенных точках просверлить отверстия Ø 8 мм.

• Вставить в отверстия вкладыши 11.

• Закрепить нижнюю скобу 7.2.1 прилагаемыми в комплекте винтами 12a (4,2 x 44,4 ).

• Закрепить вместе верхнюю скобу 7.2.1 и опорную скобу патрубка 7.3 при помощи 2

входящих в комплект винтов 12a (4,2 x 44,4).

• Ввинтить 2 прилагаемых винта 12a (4,2 x 44,4) в отверстия крепления корпуса вытяж-

ки, оставив расстояние 5-6 мм между стеной и головкой винта.
