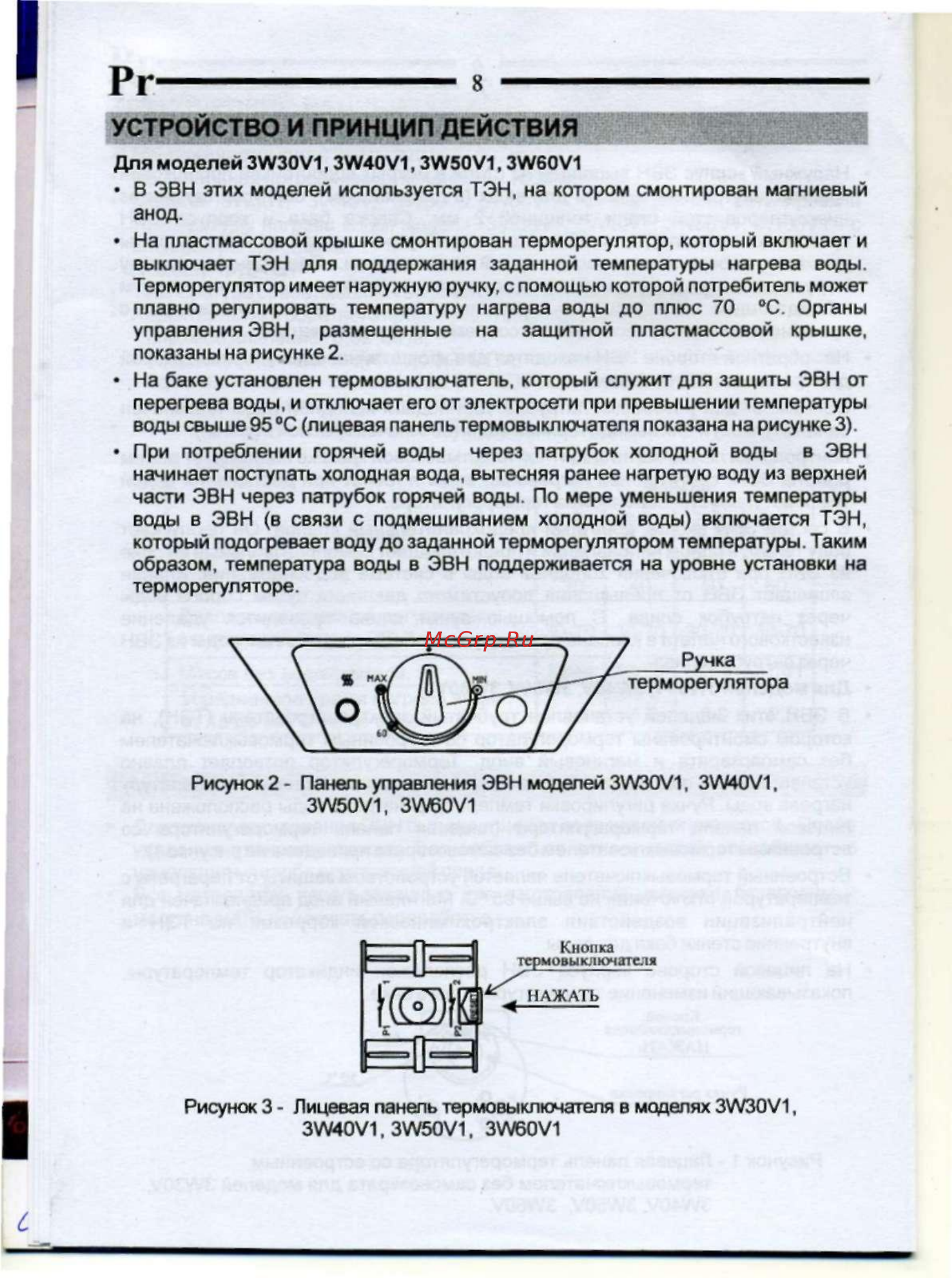

Рг 8 УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ Для моделей ЗWЗOV1 ЗУУ40VI ЗW50 VI ЗW60 VI В ЭВН этих моделей используется ТЭН на котором смонтирован магниевый анод На пластмассовой крышке смонтирован терморегулятор который включает и выключает ТЭН для поддержания заданной температуры нагрева воды Терморегулятор имеет наружную ручку с помощью которой потребитель может плавно регулировать температуру нагрева воды до плюс 70 С Органы управления ЭВН размещенные на защитной пластмассовой крышке показаны на рисунке 2 На баке установлен термовыключатель который служит для защиты ЭВН от перегрева воды и отключает его от электросети при превышении температуры воды свыше 95 С лицевая панель термовыключателя показана на рисунке 3 При потреблении горячей воды через патрубок холодной воды в ЭВН начинает поступать холодная вода вытесняя ранее нагретую воду из верхней части ЭВН через патрубок горячей воды По мере уменьшения температуры воды в ЭВН в связи с подмешиванием холодной воды включается ТЭН который подогревает воду до заданной терморегулятором температуры Таким образом температура воды в ЭВН поддерживается на уровне установки на терморегуляторе Рисунок 2 Панель управления ЭВН моделей ЗVVЗOV1 ЗW40V1 ЗW50V1l ЗW60V1 Рисунок 3 Лицевая панель термовыключателя в моделях ЗWЗOV1 ЗVV40V1 ЗW50V1t ЗVV60V1
