www.timberk.com • электрический накопительный водонагреватель
12
10. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Возможные неисправности и методы их устранения
приведены в таблице 4.
Таблица 4
Проблема Возможные причины Способ устранения
Индикатор
подключения к
электросети на
панели управле-
ния не горит, вода
не греется
1. Повреждение устройства
регулирования температуры.
1. Обратиться к специалисту
по ремонту, в сервисный
центр TIMBERK.
2. Сработало или не было
включено устройство огра-
ничения температуры.
см. п. 9. «Обслуживание»,
п. п. 5.
3. Повреждение устройства
органичения температуры.
3. Обратиться к специалисту
по ремонту, в сервисный
центр TIMBERK.
Из крана выхода
горячей воды не
течет вода
1. Отключена подача воды. 1. Подождать восстаносле-
ния подачи воды.
2. Слишком низкое давле-
ние воды.
2. Включить водона-
греватель снова, когда
восстановится нормальное
давление воды.
3. Закрыт кран подачи
холодной воды.
3. Открыть кран подачи
холодной воды.
Температура
воды слишком
высокая
Повреждение системы кон-
троля температуры воды.
Обратиться к специалисту
по ремонту, в сервисный
центр TIMBERK.
Протечка воды Нарушено уплотнение в
месте подключения труб.
Заменить уплотнение
соединения.
Вода течет из
корпуса прибора
1. Разрушение внутреннего
бака (коррозия).
Обратиться к специалисту
по ремонту, в сервисный
центр TIMBERK.
2. Нарушено уплотнение в
месте присоединения нагре-
вательного элемента.
Вода течёт из но-
сика предохрани-
тельного клапана,
даже когда прибор
не нагревает воду
Давление воды в водопрово-
дной магистрали превышает
или близко к 0,7 МПа.
Смонтировать перед
водонагревателем редуктор
давления и уменьшить
давление воды в водопрово-
дной магистрали.

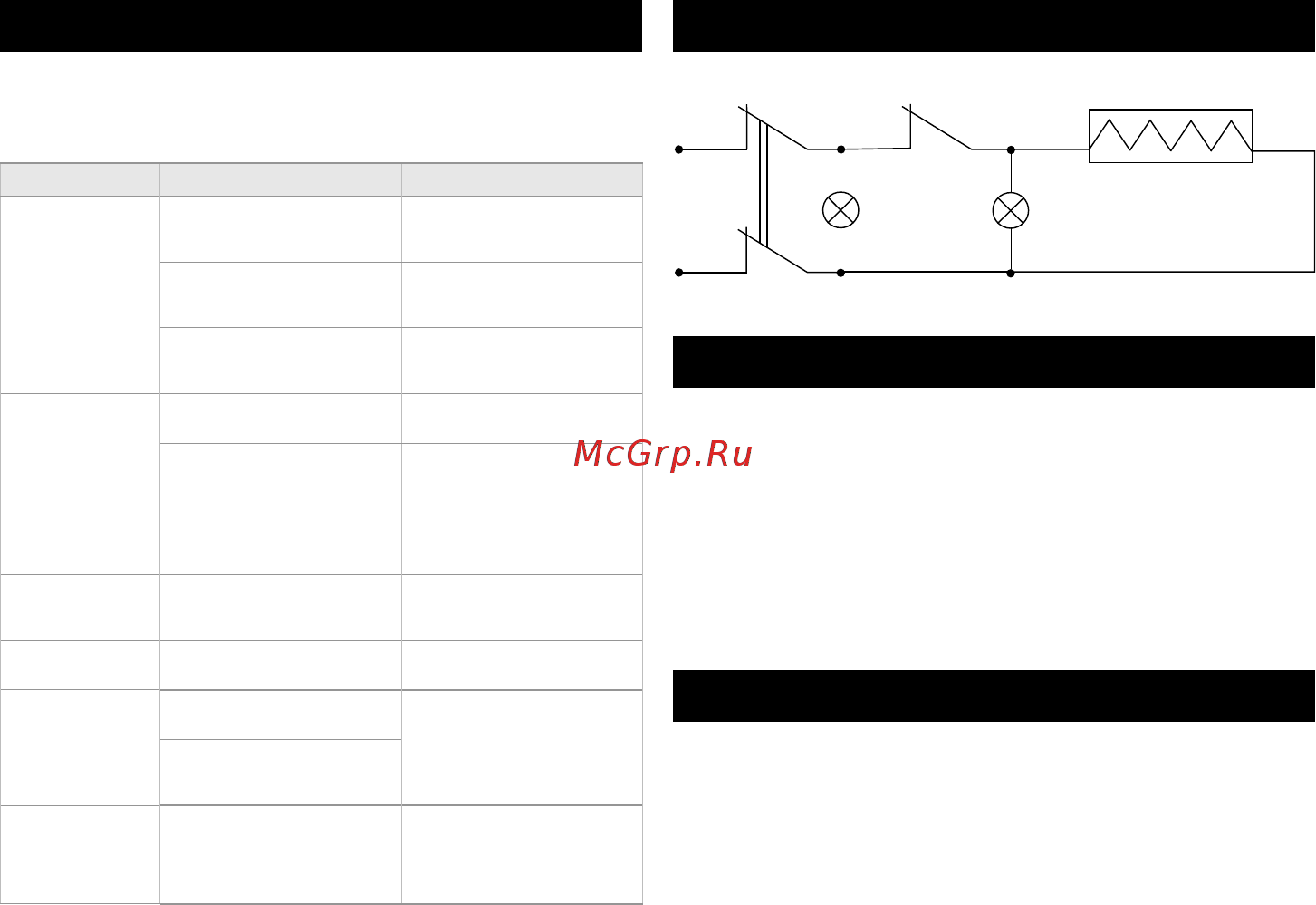

11. ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА
Рис. 10
Термовыключатель Термостат
Индикатор
подключе-
ния к элек-
тросети
Индикатор
нагрева
Нагревательный
элемент
По окончанию срока службы прибора следует провести его
утилизацию в соответствии с нормами, правилами и спо-
собами, действующими в месте утилизации. Подробную
информацию по утилизации прибора Вы можете получить
у представителя местного органа власти, предоставив ему
полную информации о приборе. Изготовитель и уполномо-
ченное им лицо не несут ответственности за исполнение
Покупателем требований законодательства по утилизации
и способы утилизации прибора, выбранные Покупателем.
12. УТИЛИЗАЦИЯ
1. При транспортировании должны быть исключены
любые возможные удары и перемещения упаковки вну-
три транспортного средства.
2. При транспортировке и хранении должны строго
соблюдаться требования манипуляционных знаков на
упаковке прибора.
13. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
