www.timberk.com • электрический накопительный водонагреватель

Монтаж водонагревателя

ПРИМЕЧАНИЕ!

Пожалуйста, для установки водонагревателя используй-

те принадлежности, предоставленные производителем.

Электрический водонагреватель нельзя крепить на сте-

не до того, как вы убедитесь, что кронштейн установлен

надёжно и прочно. В противном случае электрический

водонагреватель может упасть со стены, что может

привести к его повреждению и даже к серьёзным про-

исшествиям с причинением вреда здоровью и получе-

нием травм. При определении точек для отверстий под

анкерные болты* следует предусмотреть свободное

пространство между нижней частью водонагревателя и

полом не менее 0,6 м.

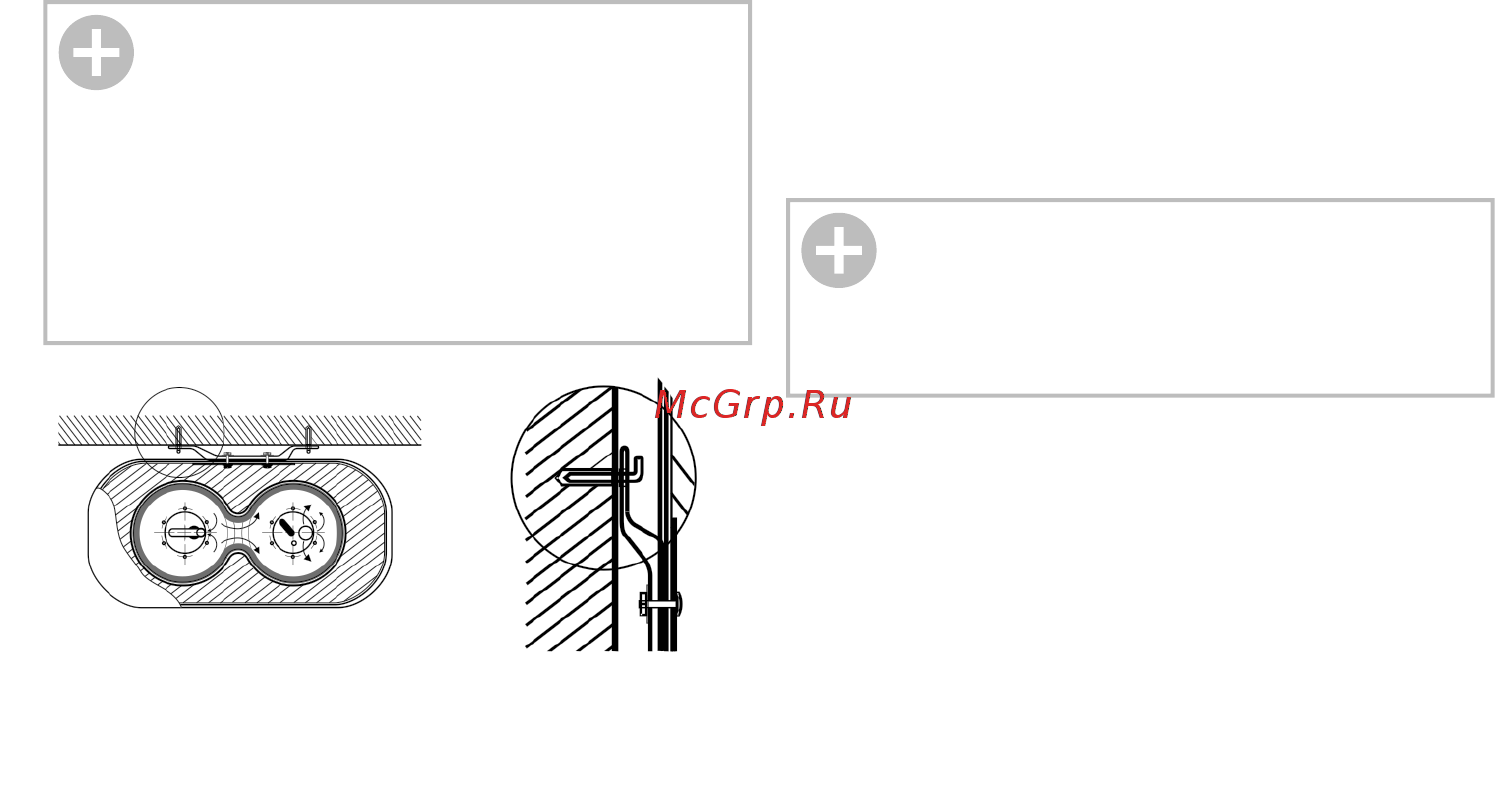

Вид сверху

Рис. 4Рис. 3

После того, как вы выбрали правильное место уста-

новки водонагревателя, определите точки для отвер-

стий под анкерные болты* с крюками (определяются в

соответствии со спецификацией прибора, который вы

выбрали). Просверлите в стене два отверстия соответ-

ствующей глубины с использованием сверла, подходя-

* не входит в комплект поставки

ПРИМЕЧАНИЕ!

Водонагреватель является прибором, действующим та-

ким образом, что давление воды в водонагревателе, со-

ответствует давлению воды в водопроводной магистра-

ли. Если в магистрали давление превышает 0,7 МПа, то

следует смонтировать перед водонагревателем редук-

тор давления, чтобы давление не превышало 0,7 МПа.

щего по размеру под анкерные болты*, вставьте винты,

поверните крюк вверх, плотно затяните гайки и затем

повесьте электрический водонагреватель на эти крюки

(см. Рис. 3, 4).

Подключение к водопроводной магистрали

1. Водонагреватель подключается к водопроводной маги-

страли с давлением минимум 0,1 МПа, максимум 0,7 МПа.

2. Для подключения водонагревателя к водопроводу

применяются трубы диаметром G1/2.

3. Для предотвращения протечки при подсоединении

труб используйте резиновые уплотнительные проклад-

ки на резьбовых окончаниях труб.

4. На входной патрубок обозначенный голубым цветом

и стрелкой направления течения воды накрутите предо-

хранительный клапан так, чтобы течение воды совпада-

ло с направлением стрелки на корпусе клапана. На от-

верстие сброса давления предохранительного клапана

(см. рис. 8) оденьте дренажную трубку* для отвода воды

(возможно появление при нагревании) в канализацию.

5. Водонагреватель со смонтированным клапаном под-

ключить к водопроводной магистрали – в месте подве-

дения воды установить отсечной кран.

6. К выходному патрубку, обозначенному красным цветом,

подсоединить желаемое количество точек потребления.
