Gigabyte GA-MA785GT-UD3H (rev.1.1) [19/28] 4 5 cpu_fan sys_fan1 sys_fan2 pwr

Перед тем как приступить к инсталляции плат расширения внимательно прочтите рекомендации убедитесь в том что подготовленная к инсталляции плата расширения совместима с 12

Пример инсталляция и удаление графической pci express платы 12

Системной платой внимательно прочитайте сопроводительную документацию которая прилагается к плате расширения 12

Установите плату в разъем аккуратно надавите на верхний край графической платы до полного соприкосновения контактов pci express разъема и платы расширения убедитесь в устойчивости платы перекосы и наклоны по отношению к pci express разъему недопустимы закрепите плату на задней стенке корпуса с помощью винта или специальной защелки 12

Чтобы исключить риск повреждения оборудования до начала установки плат расширения 12

6 настройка ati hybrid crossfirex 13

6 настройкаatihybridcrossfire 13

A системныетребования 13

B установкаграфическогоадаптера 13

C настройкаbios 13

D конфигурированиедрайвераграфической подсистемы 13

7 интерфейсные разъемы на задней панели 14

7 интерфейсныеразъемыназаднейпанели 14

Ps 2портклавиатурыилимыши 14

Usbпорт 14

Портd sub 14

Портdvi d 14

Портhdmi 14

A двухмониторнаяконфигурация 15

B воспроизведениеhddvdиblu ray 15

Оптическийвыходs pdif 15

Портieee1394a 15

Сетеваярозеткаrj 45 15

Разъем выход боковойпарыколонок mini jackсерогоцвета 16

Разъем выход заднейпарыколонок mini jackчерногоцвета 16

Разъем выход центральнойколонкиисабвуфера mini jackоранжевогоцвета 16

Разъем линейныйвход mini jackголубогоцвета 16

Разъем линейныйвыход mini jackзеленогоцвета 16

Разъем микрофонныйвход mini jackрозовогоцвета 16

8 внутренние интерфейсные разъемы 17

8 внутренниеинтерфейсныеразъемы 17

2 atx_12v_2x4 atx 8 контактныйatx12вразъемпитанияи24 контактный 18

Инсталляция аппаратного обеспечения 18 18

Мощность блока питания должна быть достаточной для того чтобы обеспечить 18

Основнойразъемпитания 18

Потребности всех установленных в системе компонентов желательно с небольшим запасом например 500 вт блок питания или более мощный в противном случае велика вероятность нестабильности или даже полной неработоспособности системы 18

Разъемами блока питания в тех случаях когда предполагается использовать блок питания с 8 контактым atx 12 в и 24 контактным atx разъемами удалите заглушку на разъеме atx 12 в и основном atx разъеме системной платы не подключайте кабели блока питания с 4 контактным atx 12 в и 20 контактным atx разъемами в секции atx разъемов защищенные заглушками 18

Разъемы питания на плате совместимы с 4 контактным atx 12 в и 20 контактным atx 18

С помощью основного atx разъема блок питания пк обеспечивает все компоненты системной платы стабильным электропитанием необходимой мощности чтобы исключить риск повреждения оборудования до подключения кабеля питания к разъему убедитесь в том что блок питания выключен и все устройства инсталлированы должным образом разъем питания сконструирован таким образом чтобы полностью исключить возможность некорректного подключения к нему соответствующего кабеля блока питания правильно сориентируйте 24 контактный разъем блока питания и соедините его с atx разъемом на системной плате разъем atx 12 в предназначен для питания цп если он не подключен к системной плате включить компьютер не удастся 18

19 инсталляция аппаратного обеспечения 19

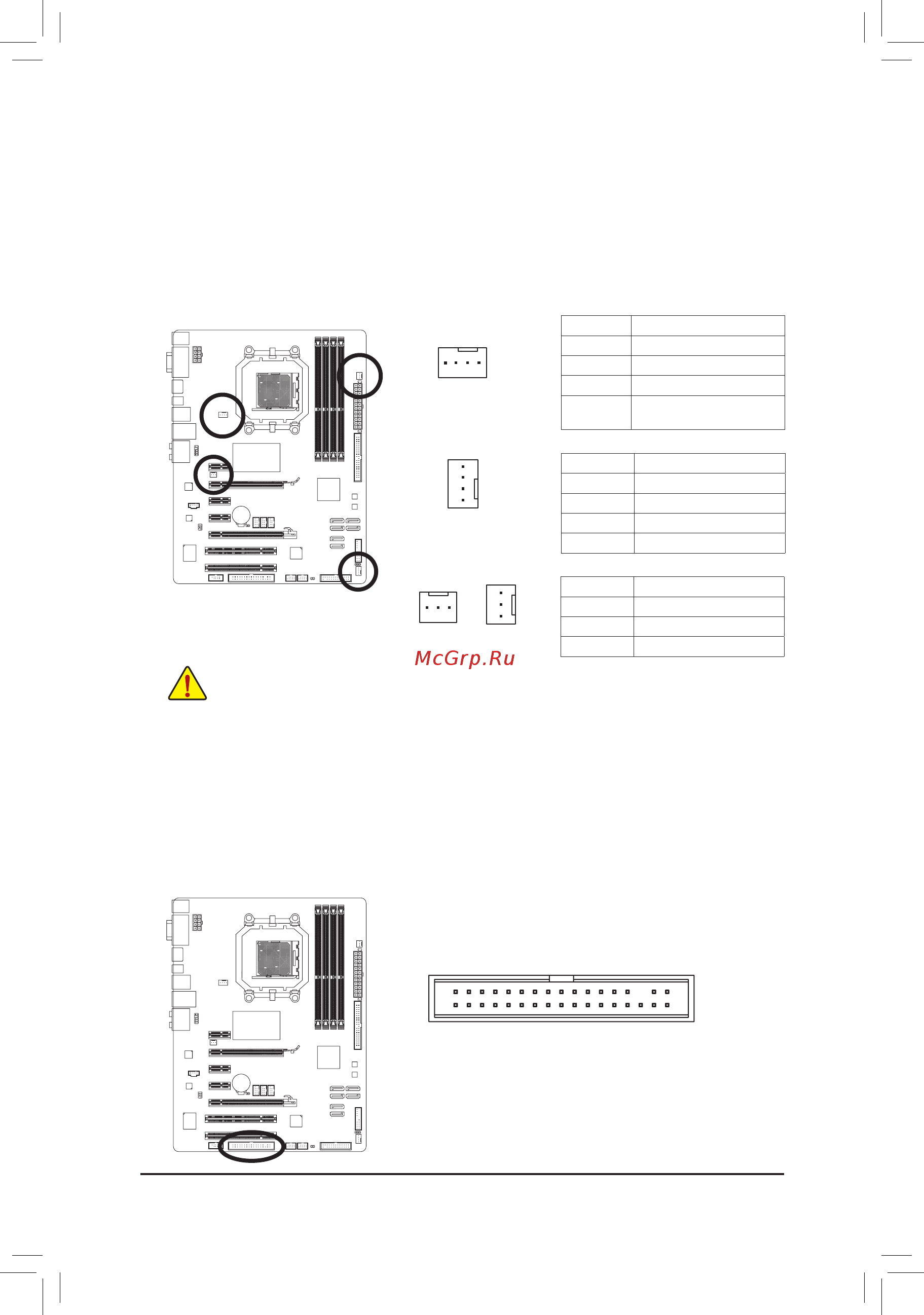

4 5 cpu_fan sys_fan1 sys_fan2 pwr_fan разъемывентиляторов 19

Fdd разъемфлоппи дисковода 19

На системной плате установлен 4 контактный разъем cpu_fan для подключения вентилятора системы охлаждения цп 3 контактный sys_fan2 для системного вентилятора 4 контактный sys_fan1 для системного вентилятора и 3 контактный pwr_fan для вентилятора блока питания подключая вентиляторы к этим разъемам соблюдайте полярность черный провод кабеля соответствует контакту земля системная плата поддерживает возможность регулировки скорости вращения вентилятора цп для обеспечения необходимого теплорассеивания рекомендуется задействовать системный вентилятор который выводит нагретые воздушные массы за пределы корпуса пк 19

Перемычки для замыкания контактных групп fan разъемов 19

Разъем fdd используется для подключения флоппи дисковода поддерживаются следующие типы флоппи дисководов 360 kбайт 720 kбайт 1 2 mбайт 1 44 mбайт и 2 88 mбайт перед тем как подключать устройство найдите контакт 1 на флоппи дисководе и интерфейсном кабеле контакт 1 на интерфейсном кабеле промаркирован цветом отличающимся от основного цвета шлейфа по вопросам приобретения кабеля для флоппи дисковода обращайтесь к локальному дилеру 19

Теплоотвод от ключевых компонентов помните что перегрев процессора или системы может вывести компоненты из строя или система будет работать нестабильно 19

Убедитесь в том что подключенные к системе вентиляторы обеспечивают надлежащий 19

Эти разъемы не требуют установки дополнительных перемычек не используйте 19

Ide разъемide интерфейса 20

Sata2_0 1 2 3 4 5 разъемыsataинтерфейса контроллерчипсета 20

В случае использования более двух накопителей их общее число должно быть четным 20

Инсталляция аппаратного обеспечения 20 20

Конфигурация raid массива уровня 10 требует наличия минимум четырех накопителей 20

Конфигурация raid массивов уровня 0 и 1 требует наличия минимум двух накопителей 20

При этом общее число накопителей должно быть четным 20

Разъем ide допускает подключение двух ide устройств например жесткий диск и оптический накопитель перед тем как подключать кабель к устройству обратите внимание на специальный ключ на разъеме кабеля который поможет правильно сориентировать его по отношению к устройству в тех случаях когда к системе планируется подключить два ide устройства необходимо определить какое из них будет ведущим master а какое ведомым slave для получения информации о конфигурировании ide устройства обратитесь к инструкции из комплекта поставки накопителя 20

Разъем sata соответствует спецификации sata ii пиковая пропускная способность 3 гбит с и совместим с базовым стандартом sata пиковая пропускная способность 1 5 гбит с каждый sata разъем на плате обеспечивает подключение одного sata устройства контроллер amd sb710 предоставляет возможность организовать для дисковой подсистемы raid массив уровня 0 1 10 и jbod дополнительная информация о конфигурировании raid массива размещена в главе 5 конфигурирование sata жестких дисков 20

Pwr_led разъеминдикаторастатусапитаниясистемы 21

Батарея 21

F_panel разъемфронтальнойпанели 22

23 инсталляция аппаратного обеспечения 23

Cd_in разъемcdin 23

F_audio разъемфронтальнойаудиопанели 23

Группа контактов на передней панели поддерживает аудиоподсистемы класса intel high definition audio hd и ac 97 и предназначена для подключения аудиосистемы пк выполняя процедуру подключения соблюдайте полярность следуя инструкции некорректное подключение компонентов влечет за собой неработоспособность аудиоподсистемы а в отдельных случаях даже выход ее из строя 23

Класса hd audio для того чтобы правильно сконфигурировать фронтальную панель для совместной работы с ac 97 аудиоподсистемой обратитесь за дополнительной информацией к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы 23

Некоторые шасси оснащены фронтальной панелью конфигурация которой отличается 23

От стандартной для получения информации о конфигурировании аудиомодуля обратитесь к изготовителю корпуса 23

По умолчанию фронтальная панель настроена на работу с аудиоподсистемой 23

Разъемы аудиоподсистемы представлены как на передней так и на задней панели 23

Системного блока если требуется активировать режим mute временное отключение аудиосигнала для задней панели обратитесь к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы только для шасси с фронтальной панелю hd audio 23

Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя 23

F_usb1 f_usb2 f_usb3 разъемыusb интерфейса 24

Ieee 1394 на выносных планках 24

Spdif_io разъемs pdifin out 24

Выносную планку с usb разъемами выключите пк и отсоедините силовой кабель от блока питания 24

Группа контактов предназначена для подключения разъема вход выход цифрового аудиоинтерфейса s pdif предполагает наличие специального кабеля для подключения к аудиоаппаратуре поддерживающей цифровые форматы звука по вопросам приобретения кабеля обратитесь к локальному дилеру 24

Инсталляция аппаратного обеспечения 24 24

Не подключайте в usb разъемы на системной плате 10 контактные разъемы портов 24

Чтобы исключить риск повреждения оборудования перед тем как инсталлировать 24

Эти разъемы удовлетворяют требованиям спецификации usb 2 1 каждый usb разъем на плате поддерживает подключение двух usb портов на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 24

25 инсталляция аппаратного обеспечения 25

F_1394_1 f_1394_2 разъемпортаieee1394a 25

Lpt параллельныйпорт 25

Выносную планку с портом ieee 1394a выключите пк и отсоедините силовой кабель от блока питания 25

Для того чтобы выполнить соединение ieee 1394a устройства с пк сначала 25

Не подключайте кабель usb портов на выносной планке к разъему ieee 1394a на 25

Подключите интерфейсный кабель к компьютеру а затем к устройству заранее позаботьтесь о надежности соединения 25

Разъем удовлетворяет требованиям спецификации ieee 1394a каждый разъем на плате поддерживает подключение одного ieee 1394a порта на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 25

Системной плате 25

Чтобы исключить риск повреждения оборудования перед тем как инсталлировать 25

Этот разъем предназначен для подключения параллельного lpt порта на выносной планке по вопросам приобретения выносных планок обратитесь к локальному диллеру 25

Ci разъемдатчикавскрытиякорпуса 26

Com разъемпоследовательногопорта 26

Данная системная плата совместима с шасси оснащенными датчиком вскрытия корпуса для того чтобы активировать функцию требуется корпус соответствующего дизайна 26

Инсталляция аппаратного обеспечения 26 26

Разъем com на системной плате предназначен для подключения последовательного com порта факультативная поставка на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 26

Clr_cmos перемычкаclearingcmos 27
