Flama CG 3202 W Белый [7/30] Образец
![Flama CG 3202 W Белый [7/30] Образец](/views2/1450951/page7/bg7.png)
7
Комплектация соплами для сжиженного газа и маркировочной таб-
личкой, в которой указано, на какой газ настроен прибор, осуществля-
ется по требованию заказчика.
5. УСТРОЙСТВО ПЛИТЫ

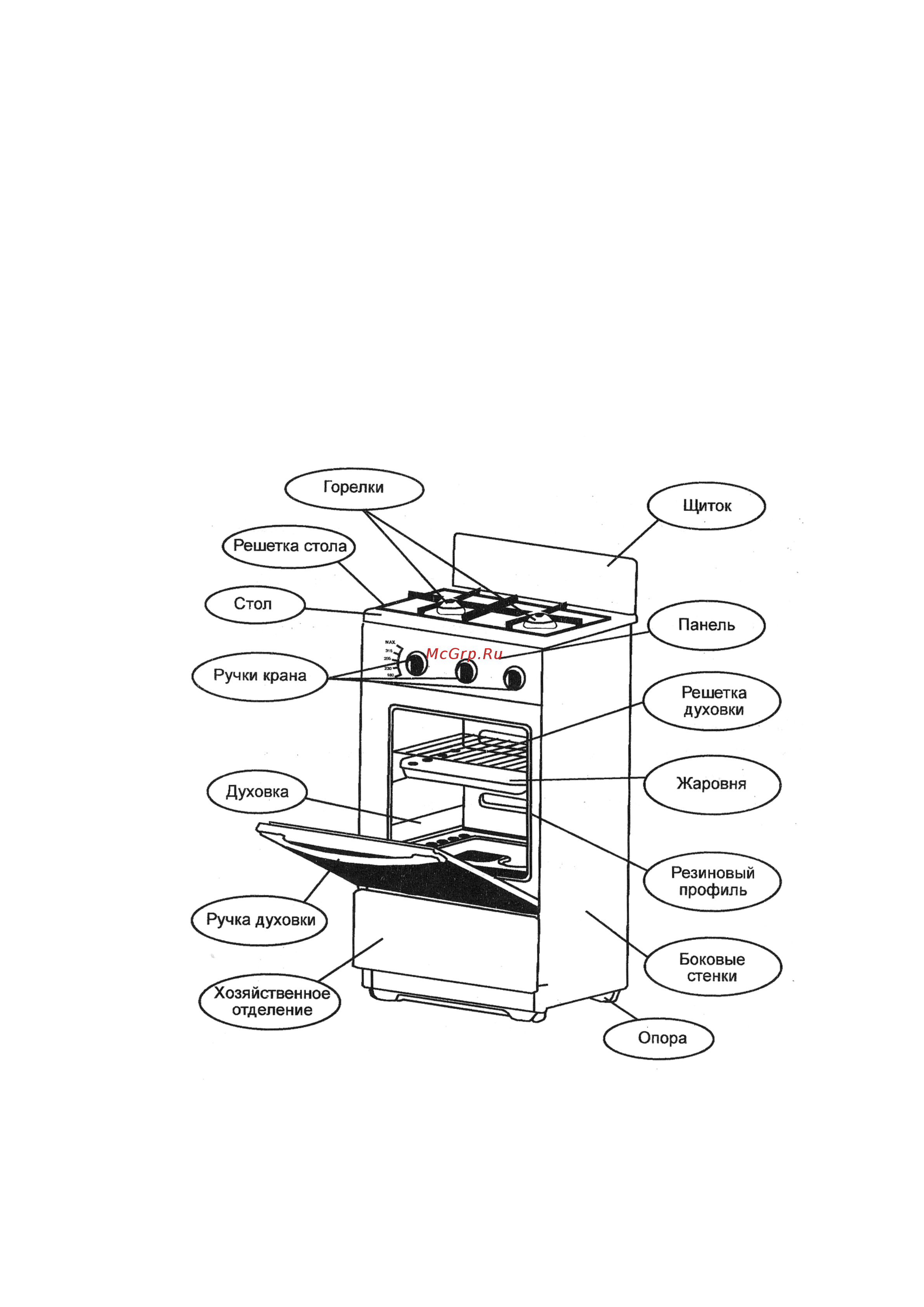

5.1. Общий вид плиты с указанием основных частей показан на рис.1.
5.2. Стол плиты имеет две горелки, одну повышенной тепловой мощно-
сти и одну нормальной тепловой мощности.
5.3. На столе плиты расположена решетка для установки посуды.
5.4. Плита оснащена щитком.
Рис. 1.
Образец
