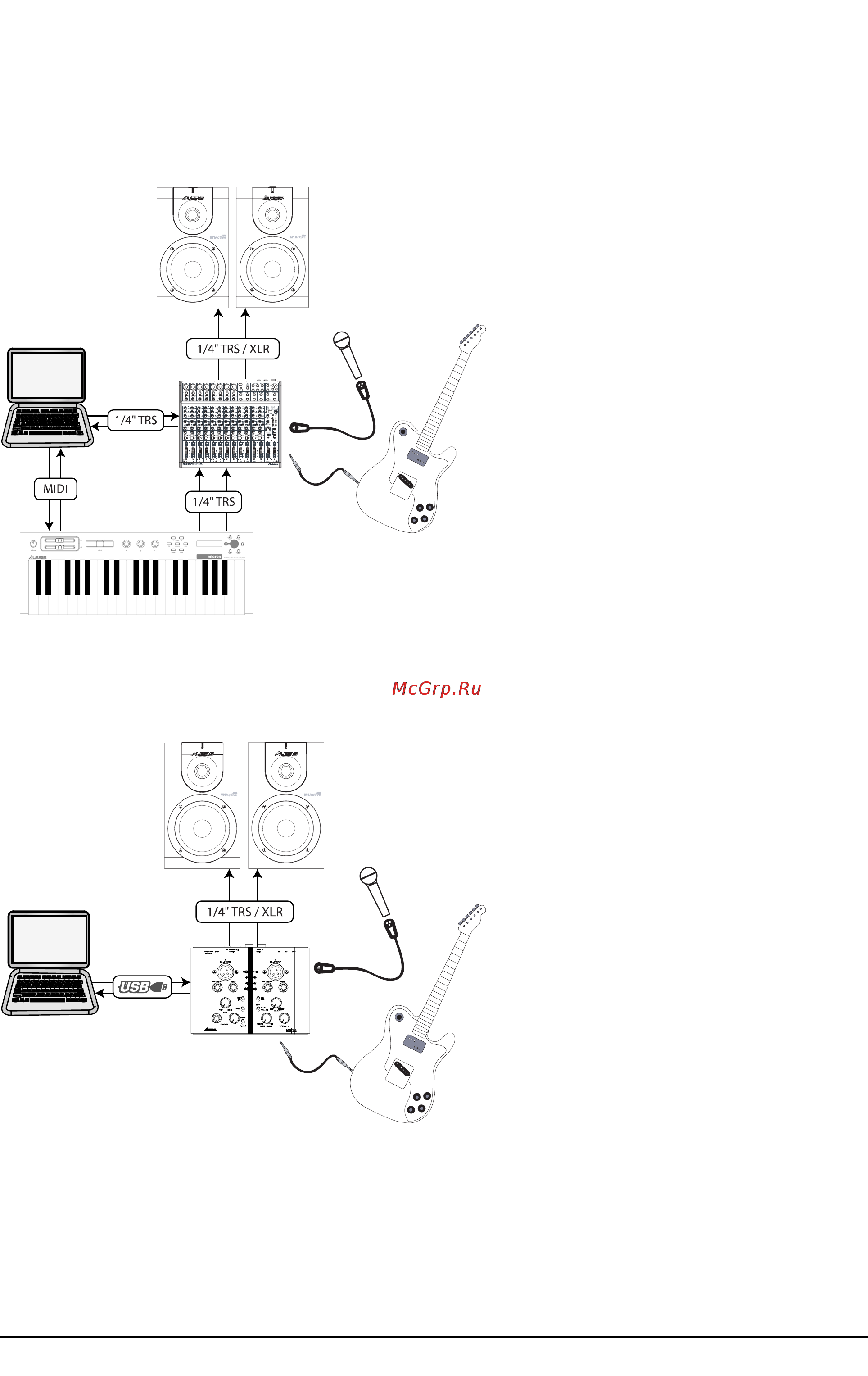

Коммутация На приведенных ниже рисунках приведены наиболее стандартные примеры подключения мониторов М1АсПуе к остальному оборудованию При использовании микшера установка приведена на первом рисунке Все оборудование подключается к микшеру а он в свою очередь к мониторам М1АсЙУе Если требуется записать выходной сигнал микшера вы можете подать его в компьютер М1АсЙУе имеют входы ХЬЕ и 1 4 ТЕЗ но одновременно использовать можно только один из них Для портативной записи без использования микшера можно использовать интерфейс USB или Firewire как показано на втором рисунке Сигнал из компьютера через интерфейс USB подается в мониторы кабелями 1 4 или XLE Хотя Ml Active поддерживают как симметричные так и несимметричные сигналы для получения наилучших результатов рекомендуется использовать симметричные кабели Помните что М1Ас0уе 520 620 являются активными мониторами содержащими встроенные усилители мощности для вуфера и твиттера Поэтому вам не требуются дополнительные внешние усилители а ко входам мониторов подключаются линейные выходы микшера или компьютера Не используйте внешние усилители с мониторами MlActive Это может повредить мониторы 6 Alesis М1 Active 520 620 Руководство пользователя
