Подключение DSM-320

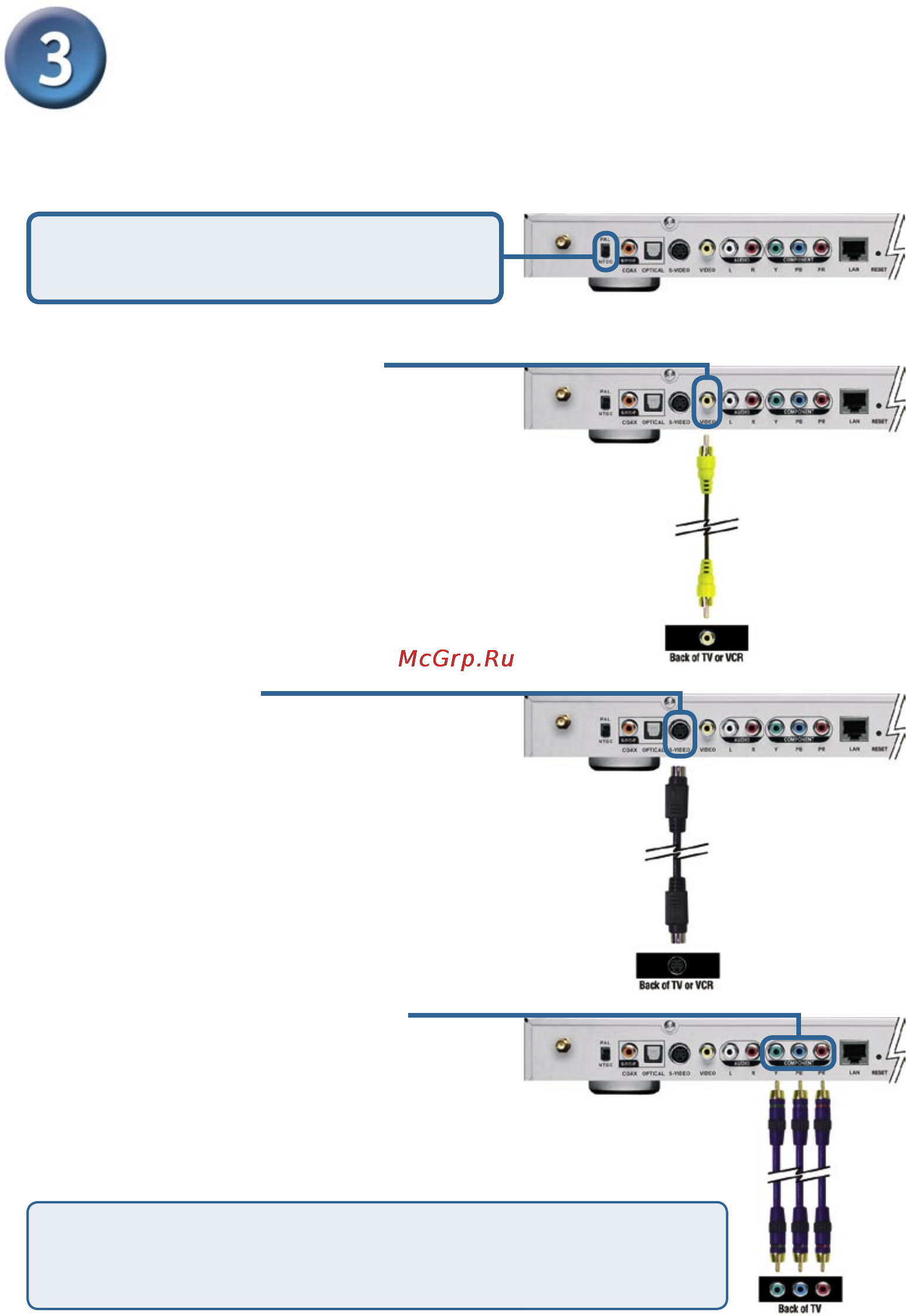

Выберите один из трех способов подключения видео к DSM-320:

Все аудио и видеовыходы и сетевые разъемы находятся на задней панели DSM-320.

Кнопка VIDEO OUT на пульте ДУ переключает вывод

видеосигнала между выходом composite/S-Video и выходом

component video. Если используются выходы component video,

но они не выбраны, экран будет окрашен в синий цвет.

• Выход Composite Video

Подключите поставляемый

желтый кабель видео к DSM-320, а

противоположный конец кабеля к

входу телевизора.

• Выход S-Video

Подключите поставляемый кабель

S - v i d e o к р а з ъ е м у S - v i d e o , а

противоположный конец кабеля к

входу S-video телевизора.

• Выходы Component Video

Подключите помеченные различными

цветами кабели к разъемам DSM-320

соответствующих цветов и к входу

телевизора component video.

Примечание: Данный кабель не

входит в комплект поставки.

Видеовыходы

Убедитесь, что переключатель PAL/NTSC

установлен в NTSC, если Вы находитесь

в США.
