8

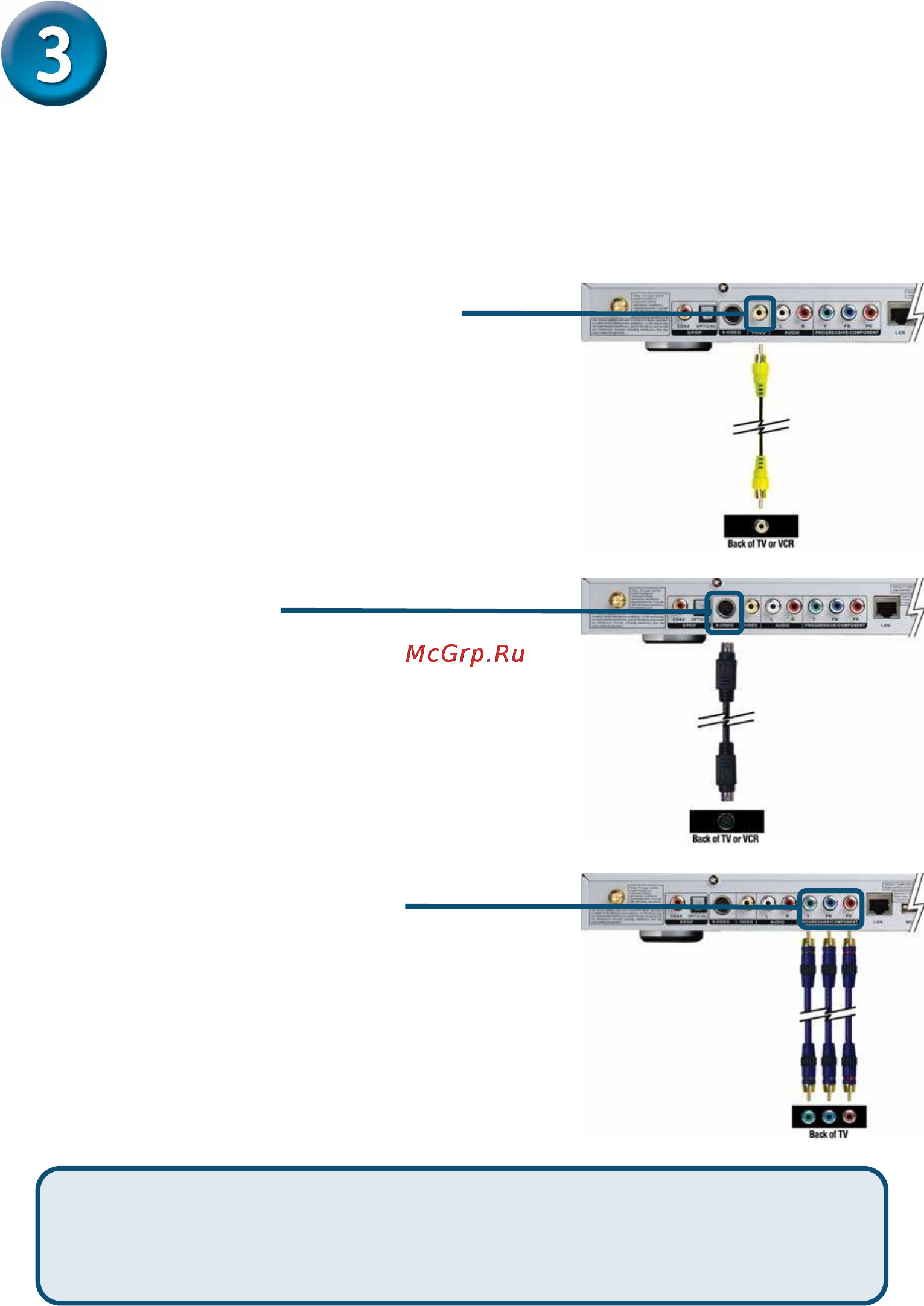

Подключение DSM-320RD
Все аудио, видео и сетевые разъемы находятся на задней панели DSM-320RD.
Видео разъемы
Выберите один из трех способов подключения видео к DSM-320RD:
• Композитный видео разъем
Подключите желтый кабель из комплекта
поставки к DSM-320RD, а другой конец -
к разъему телевизора.
• Разъем S-Video
Подключите кабель S-Video из комплекта
поставки к DSM-320RD, а другой конец -
к разъему S-Video телевизора.
• Компонентный разъем
Подключите кабели цветов,
соответствующих цветам компонентных
разъемов DSM-320RD.
Противоположные штекеры этих кабелей
подключите к компонентным входам
телевизора соответствующих цветов.
Примечание: такой кабель не входит в
комплект поставки.
Кнопка
VIDEO
OUT
на пульте ДУ переключает вывод видеосигнала
между композитным, компонентным, и S-Video выходами. Если
используются компонентные выходы, но они не выбраны, экран будет
окрашен в синий цвет.
