DSL-2500U ADSL/Ethernet-маршрутизатор
Руководство пользователя
Обзор маршрутизатора
Задняя панель

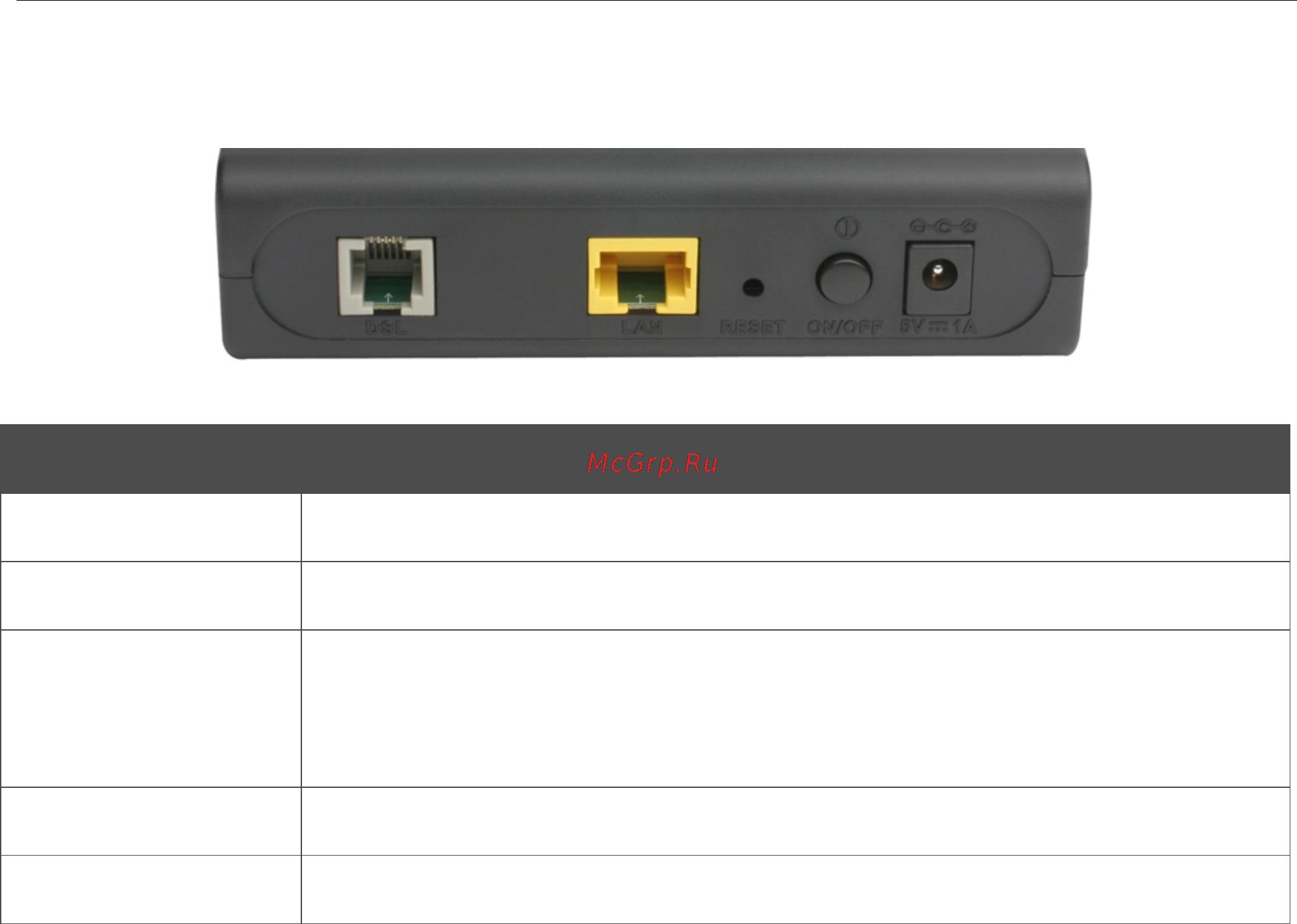

Рисунок 2. Вид задней панели DSL-2500U.
Порт Описание
DSL
DSL-порт для подключения маршрутизатора к телефонной линии.
LAN
Ethernet-порт для подключения компьютера или коммутатора.
RESET
Кнопка для сброса настроек к заводским установкам.
Для восстановления заводских установок необходимо нажать и удерживать
7-10 секунд (при включенном устройстве).
ON/OFF
Кнопка для включения/выключения маршрутизатора.
5V=1A
Разъём питания.
Страница 9 из 65
