Трансляционный микшер - усилитель

MA-106

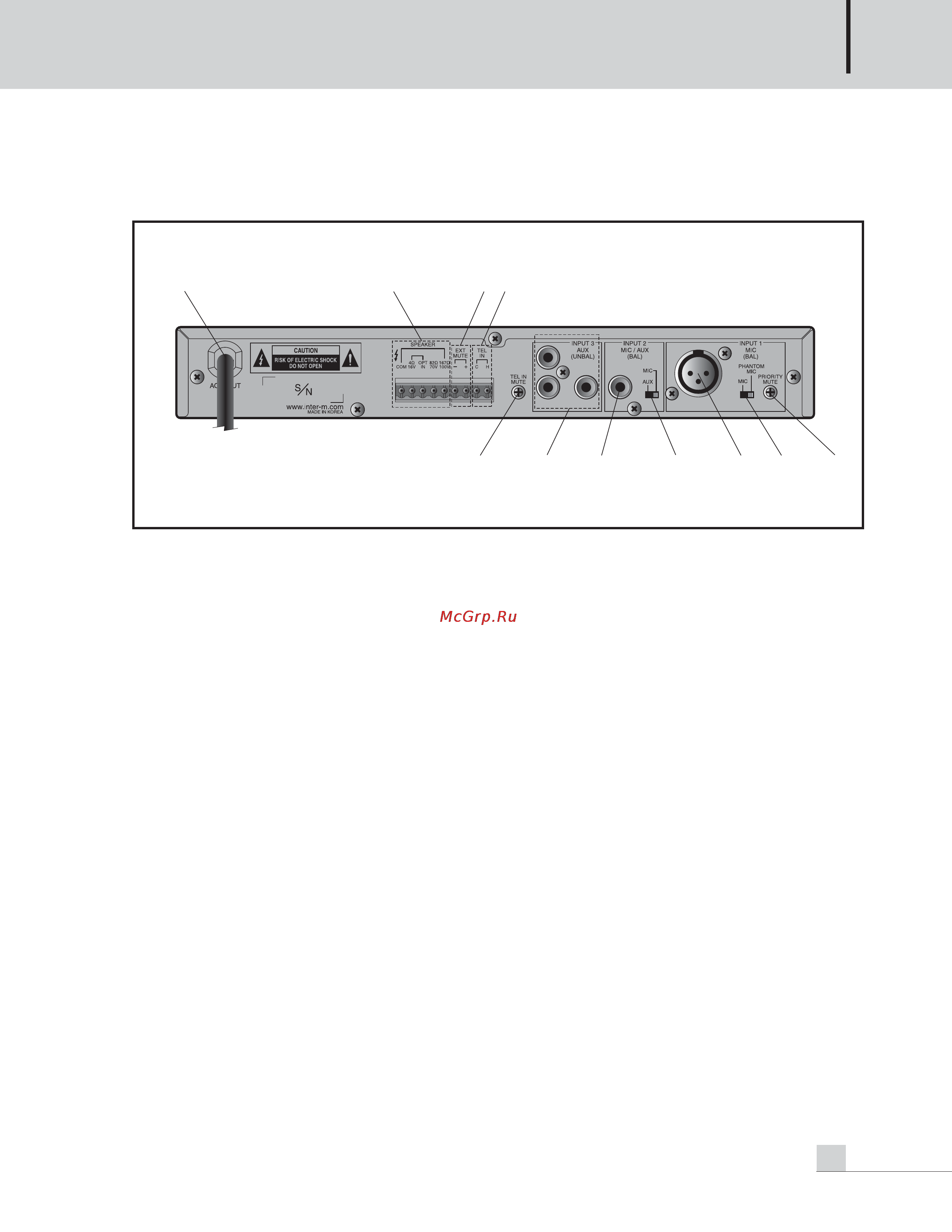

Задняя панель

1. Сетевой кабель

Сетевой кабель предназначен для подключения устройства к сети питания 220 В 50 Гц

2. Выходные клеммы

Данный клеммы предназначены для подключения громкоговорителей. Устройство обеспечивает

подключение как акустических систем общим сопротивлением 4 Ом, так и трансляционных

громкоговорителей 70 В или 100 В. Не допускается использовать одновременно несколько вариантов

подключения громкоговорителей.

Примечание: при подключении громкоговорителей убедитесь, что их общее сопротивление не меньше

значения, указанного на соответствующих выходных клеммах. Перегрузка усилителя

может привести к нарушению его работоспособности.

3. Клеммы EXT MUTE

При замыкании данных клемм трансляция полностью прекращается. При их размыкании усилитель

возвращается в исходное состояние, трансляция возобновляется.

4. Вход для подключения АТС TEL IN

Данные клеммы предназначены для подключения линейного выхода АТС для организации

громкоговорящей связи с помощью телефонных аппаратов. Вход для подключения АТС является

приоритетным, то есть при появлении на нем сигнала, сигналы на входах INPUT 2,3 автоматически

приглушаются до уровня, который устанавливается с помощью регулятора TEL IN MUTE.

5. Регулятор TEL IN MUTE

С помощью данного регулятора устанавливается уровень приглушения сигналов на входах INPUT 2,3

при появлении сигнала на входе TEL IN.

6. Линейный вход INPUT 3

Данный несимметричный вход с разъемами типа Jack 6.3 и RCA предназначен для подключения

источников линейного сигнала, таких как CD/MP3-проигрыватель, тюнер или персональный

компьютер.

123

567 8910
