РУкОВОДСТВО ПО экСПЛУАТАцИИ

•

SDD-3000

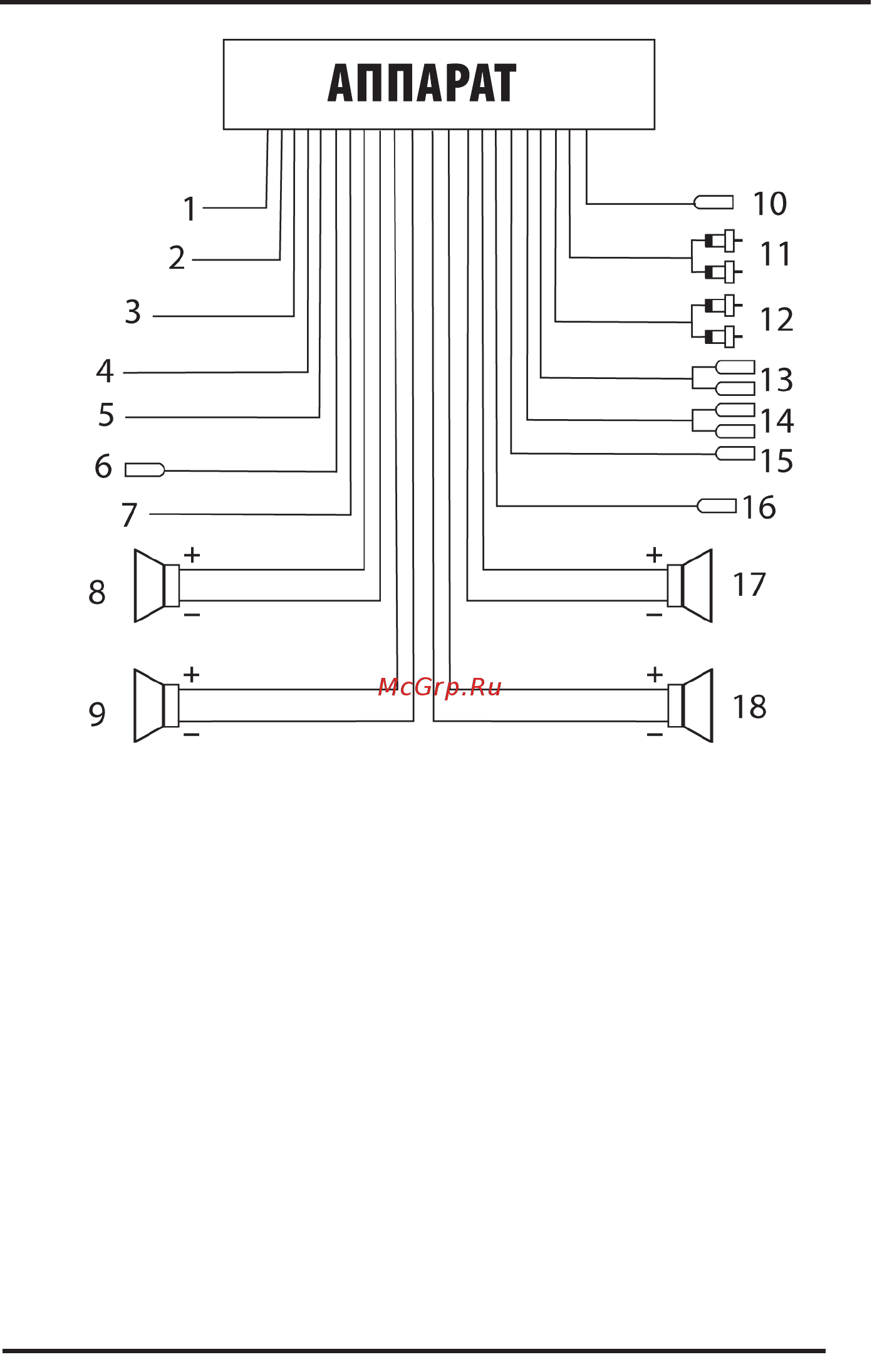

1: Провод стояночного тормоза (розовый)

2: Провод заднего хода (оранжевый)

3: + 12 В., зажигание (красный)

4: + 12В., постоянное питание с предохранителем (Акку-

мулятор) (желтый).

5: Провод массы (черный)

6: Выход канала сабвуфера (серный провод, синее RCA

гнездо)

7: Питание антенного усилителя / управление антенной

(синий)

8: Передний левый громкоговоритель (белый, белый/

черный)

9: Задний левый громкоговоритель (зеленый, зеленый/

черный)

10: Гнездо подключения УКВ/FM/AM антенн

11: Аудио выход переднего правого (красное RCA гнез-

до) и левого (белое RCA гнездо) каналов (черный

провод)

12: Аудио выход заднего правого (красное RCA гнездо) и

левого (белое RCA гнездо) каналов (серый провод)

13: Аудио вход внешнего источника (красный/белый)

14: Два видео выхода (серый провод, желтые

RCA гнезда)

15: Видео вход внешнего источника (черный провод,

желтое RCA гнездо)

16: RCA гнездо подключения камеры заднего вида (чер-

ный провод, желтое RCA гнездо)

17: Передний правый громкоговоритель (серый, серый/

черный)

18: Задний правый громкоговоритель (фиолетовый,

фиолетовый/черный).
