─ 24 ─
Assembly
STEP 2

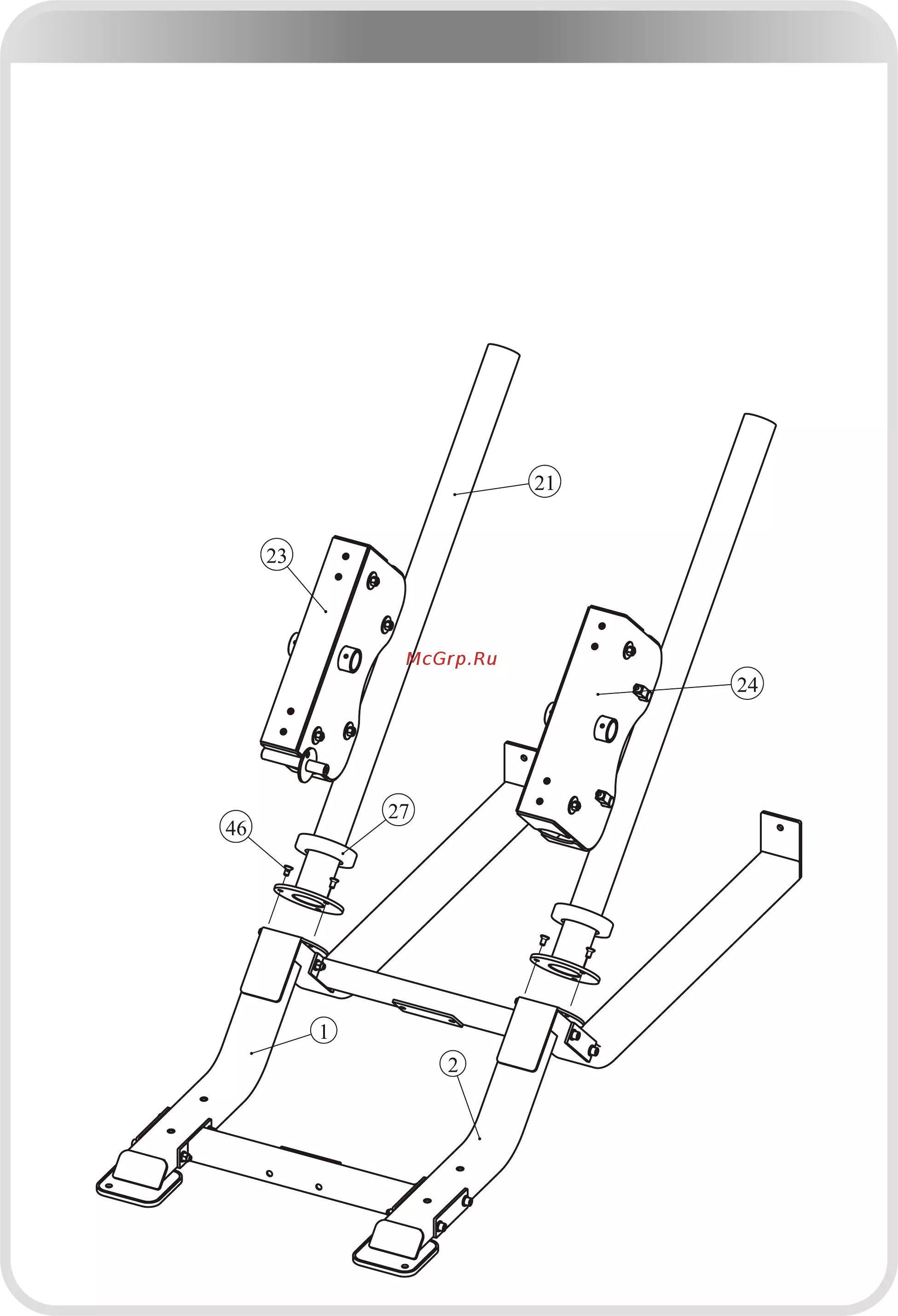

1. Two pieces of Lead Rail (#21) and Left Bottom Frame Assembly (#1), Right Bottom
Frame Assembly (#2) connected together using:
● six M10*20 FHCS (#46)
2. Two Large Rubber Bumper (#27), Left Idler Wheel Frame Assembly (#23), Right
Idler Wheel Frame Assembly (#24) Wear into the two pieces of Lead Rail (#21).
Note: Two people will be needed to complete this step safely.
Hand tighten bolts and Nylon Lock nuts until machine is fully assembled.
