ASSEMBLY INSTRUCTIONS
Page
DGYM
DGYM-102006
2
D1.
n3/4"X8L STEEL BUSHING (8110-014)-----------------------[8PCS]
D3.
n3/4" SHAFT COLLAR(9211-046)-------------------------------[8PCS]
D4.
n65Xn20X70L RUBBER DOUNT(9310-049)-----------------[8PCS]
D5.95X250 RUBBER PAD(9310-060)--------------------------------[4PCS]
D7.
n117 PULLEY(9213-010B)-----------------------------------------[16PCS]
D6.WEIGHT SELECTOR BAR(8210-042)---------------------------[4PCS]
D2.
n3/4"X19.5L STEEL BUSHING (8110-017)-------------------[24PCS]
D8.TOP PLATE(8400-006)----------------------------------------------[4PCS]
D1 D2 D3
D4
D5
D6
D7
D8
D9.2085mm STEEL CABLE(FDGYMA)------------------------------[4PCS]
D9
2085

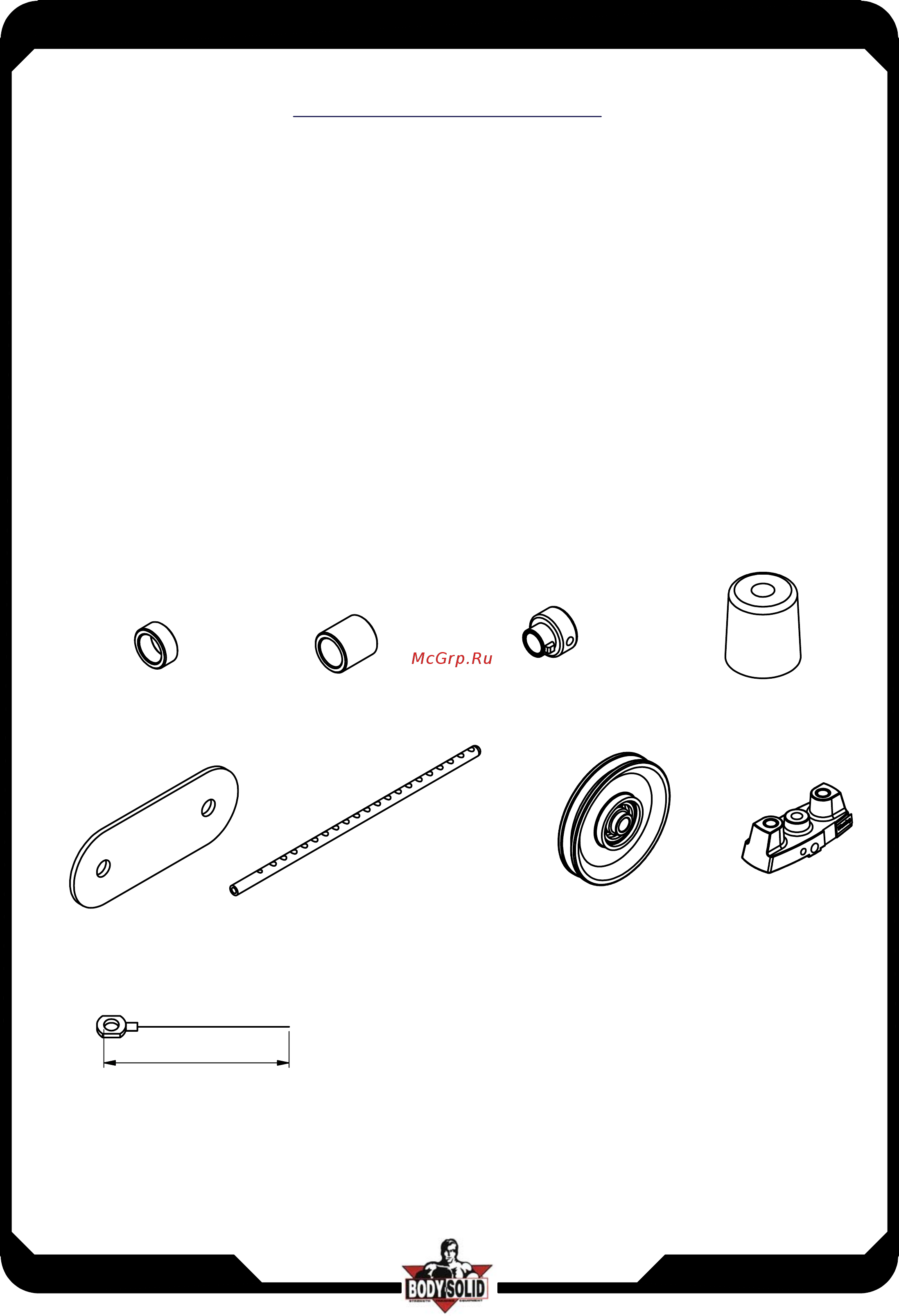

HARDWARE ILLUSTRATION
