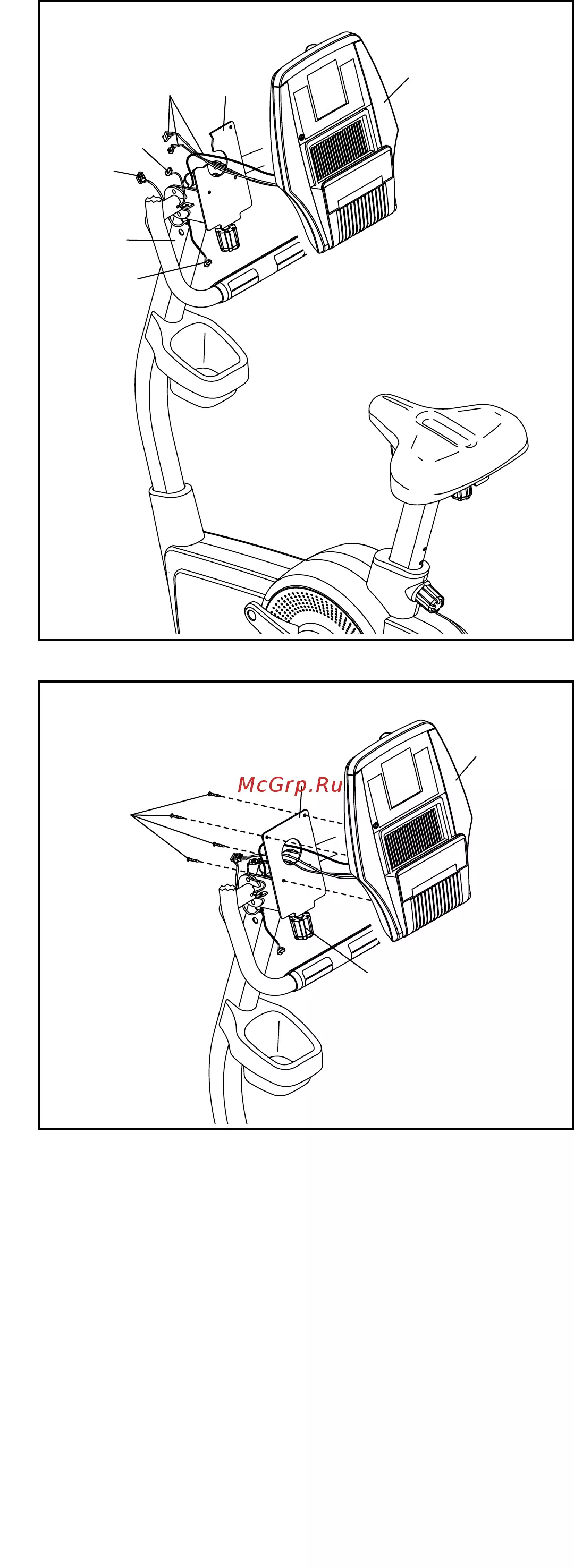

12.
Совет: возможно, понадобится открутить
регулировочную ручку (27) и изменить
угол наклона опорной пластины (35).
Прикрепите нижнюю опорную крышку (12) к
опорной пластине (35) с помощью двух
винтов M4 x 12мм (75).
Убедитесь, что указанные провода (А) не
закрыт нижней опорной крышкой (12)
( см. эскиз в пункте 13).
13.
Совет: не пережмите провода.
Расположите верхнюю опорную крышку (9),
как показано. Прижмите верхнюю опорную
крышку к нижней опорной крышке (12).
Прикрепите верхнюю крышку (9) к консоли
(13) с помощью винта M4 x 15мм (80).
12
13
75
80
13
12
9
35
A
A
12
27
Не пережмите
провода
14.
Найдите левую и правую крышки стойки (14,
15) и расположите их как показано.
Попросите вашего помощника придерживать
правую крышку стойки (15) рядом с правой
стороной стойки (4). Соедините провод из
приемника (59) с проводом (А), выходящим
из стойки.
Спрячьте оставшиеся провода в стойку (4).
Совет: не пережмите провода. Прижмите
левую и правую крышки (14, 15)
одновременно к стойке (4).
14
15
59
4
A
14
Не пережмите
провода
