6
СБОРКА
1

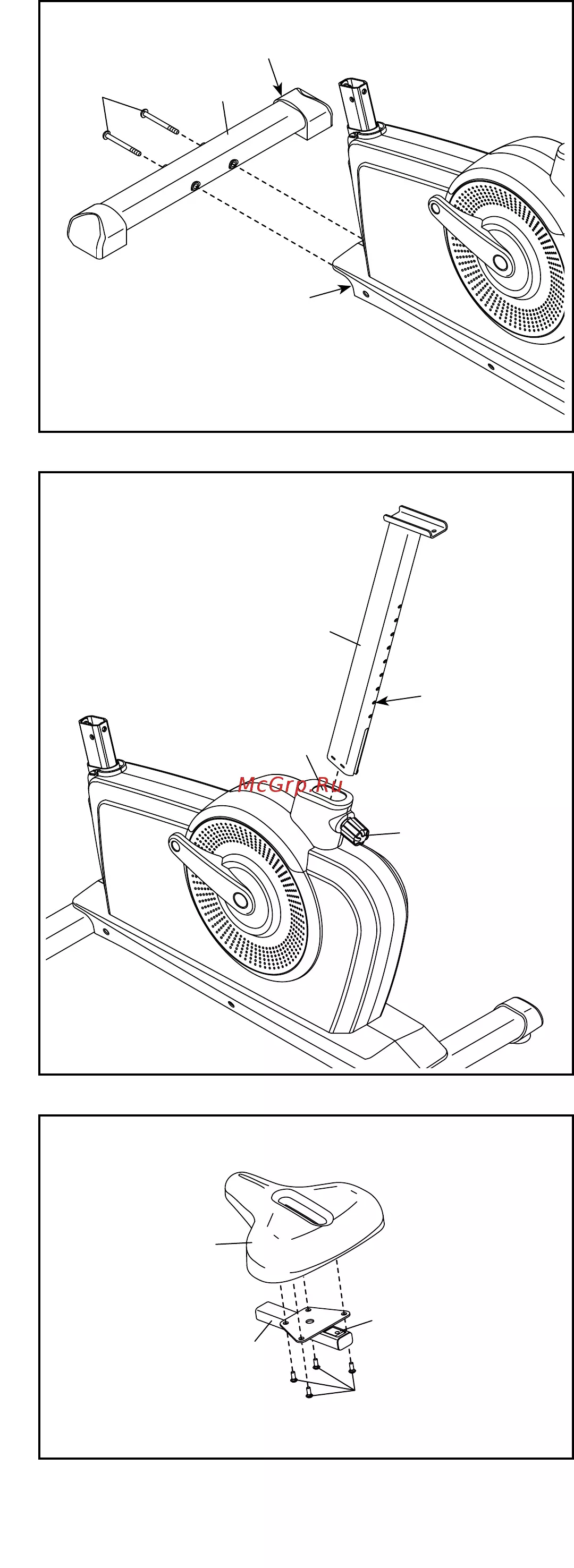

1.
2.
Положите большой кусок упаковочного кар-
тона под заднюю часть рамы (1). Вам пона-
добится помощник, чтобы удерживать
раму и предотвратить её опрокидывание
в течение этого пункта сборки.
Найдите задний стабилизатор (3), который
имеет регулировочные ножки (29) с каждого
края. Расположите задний стабилизатор как
указано на наклейке таким образом, чтобы
соединительные отверстия располагались,
как показано.
Прикрепите задний стабилизатор (3) к раме
(1) с помощью двух винтов M10 x 105мм (76).
Удалите упаковочный материал.
3
76
29
Соединит.
отверстия
29
1
2
•
Собирать тренажёр следует вдвоём.
•
Разложите все части на свободное простран-
ство и удалите упаковку, но не выбрасывайте
её до завершения сборки.
•
Детали левой стороны имеют пометку «L»
или «Left», правой — «R» или «Right».
•
Для определения мелких частей см. стр. 5.
•
Помимо инструментов из комплекта,
вам потребуется:
шестигранная отвертка
Будет удобнее, если у вас найдётся набор
гаечных ключей. Дабы не повредить крепёж,
не используйте электроинструмент.
Зайдите на www.iconsupport.eu и зарегист-
рируйте свой тренажёр. Это позволит:
•
активировать гарантию
•
не тратить время на звонки в клиентскую
службу
•
быть в курсе новых предложений
и обновлений ПО
Примечание: Если у вас нет выхода в интер-
нет, обратитесь в организацию, в которой
вы приобрели данное изделие, и зарегистри-
руйте свой тренажёр через неё.
