7
3.
Положите большой кусок упаковочного кар-
тона под переднюю часть рамы (1). Вам по-
надобится помощник, чтобы удерживать
раму и предотвратить её опрокидывание
в течение этого пункта сборки.
Расположите передний стабилизатор (2), как
показано.
Прикрепите передний стабилизатор (3) к раме
(1) с помощью двух винтов M10 x 105мм (76).
Удалите упаковочный материал
3
2
Колесо
76
1
9
35
58
4
A
17
Wires
13
9. Untie and discard the wire tie (not shown) on the
Main Wire (58).
Have a second person hold the Console (13)
near the Pivot Bracket (35).
Insert all the wires on the Console (13)
downward through the hole in the center of the
Pivot Bracket (35).
Connect the Main Wire (58) and the Pulse Wire
(17) to the matching wires on the Console (13).
Insert the remaining wire (A) downward into the
Upright (4) and pull it out of the hole in the left
side of the Upright.
4
6
Регулировочн.
отверстия
1
49

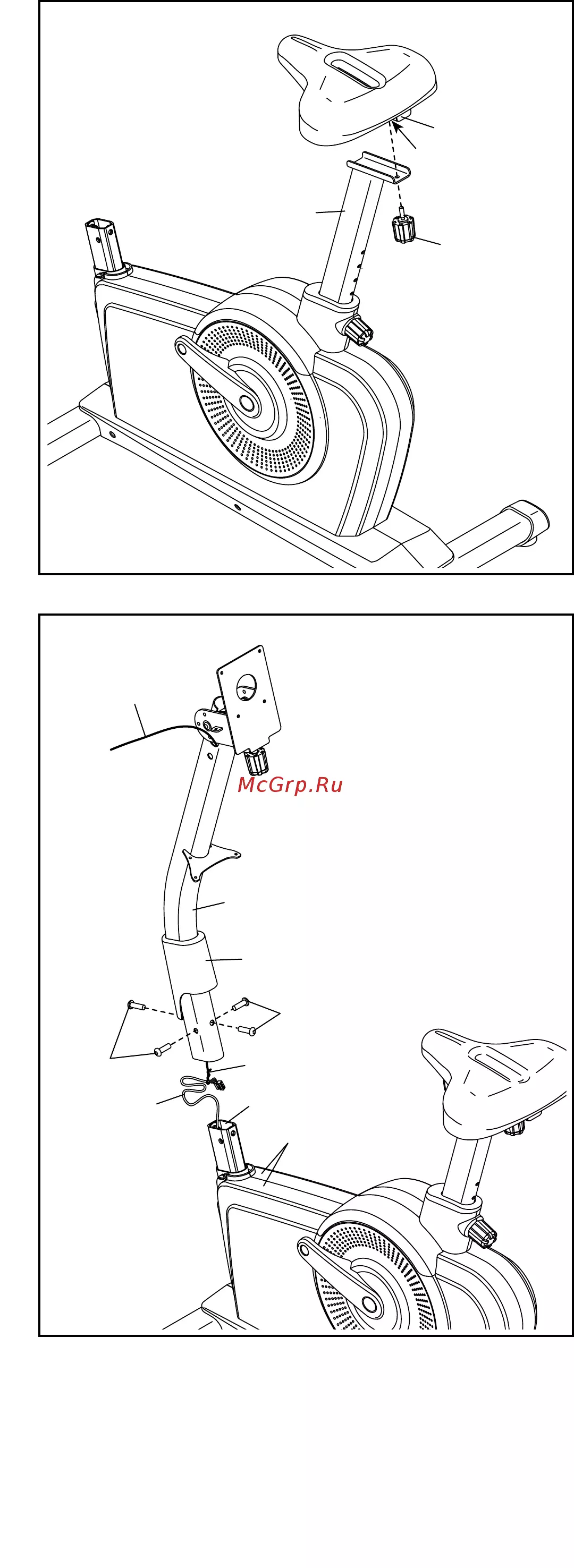

4.
Расположите стойку седла (6), как показано.
Затем закрутите ручку стойки седла (49) на
несколько оборотов, потяните ручку на себя
и опустите стойку седла (6) в раму (1).
Подвиньте стойку седла (6) вверх и вниз в
желаемое положение, а затем установите
ручку (49) в одним из регулировочных
отверстиях на стойке седла. Подвигайте
стойку немного вверх и вниз, чтобы
убедиться, что ручка стойки попала в
одно из регулировочных отверстий.
Затем, затяните ручку стойки.
24
72
23
5.
Замечание: возможно, вам придется выкру-
тить регулировочную ручку (не показано) из
блока крепления седла (30).
Прикрепите седло (23) к салазкам седла (24)
с помощью четырех винтов M8 x 13мм (72).
Убедитесь, что блок крепления седла (30)
снаружи салазок.
5
30
