Винт M10 x 98мм

(53)–4

Контргайка M8

(43)–2

Винт M8 x 20мм

(65)–4

Винт M6 x 50мм

(89)–1

Болт M8 x 50мм

(70)–2

Винт M4х 16мм

(72)–4

Винт M4 x 22мм

(84)–2

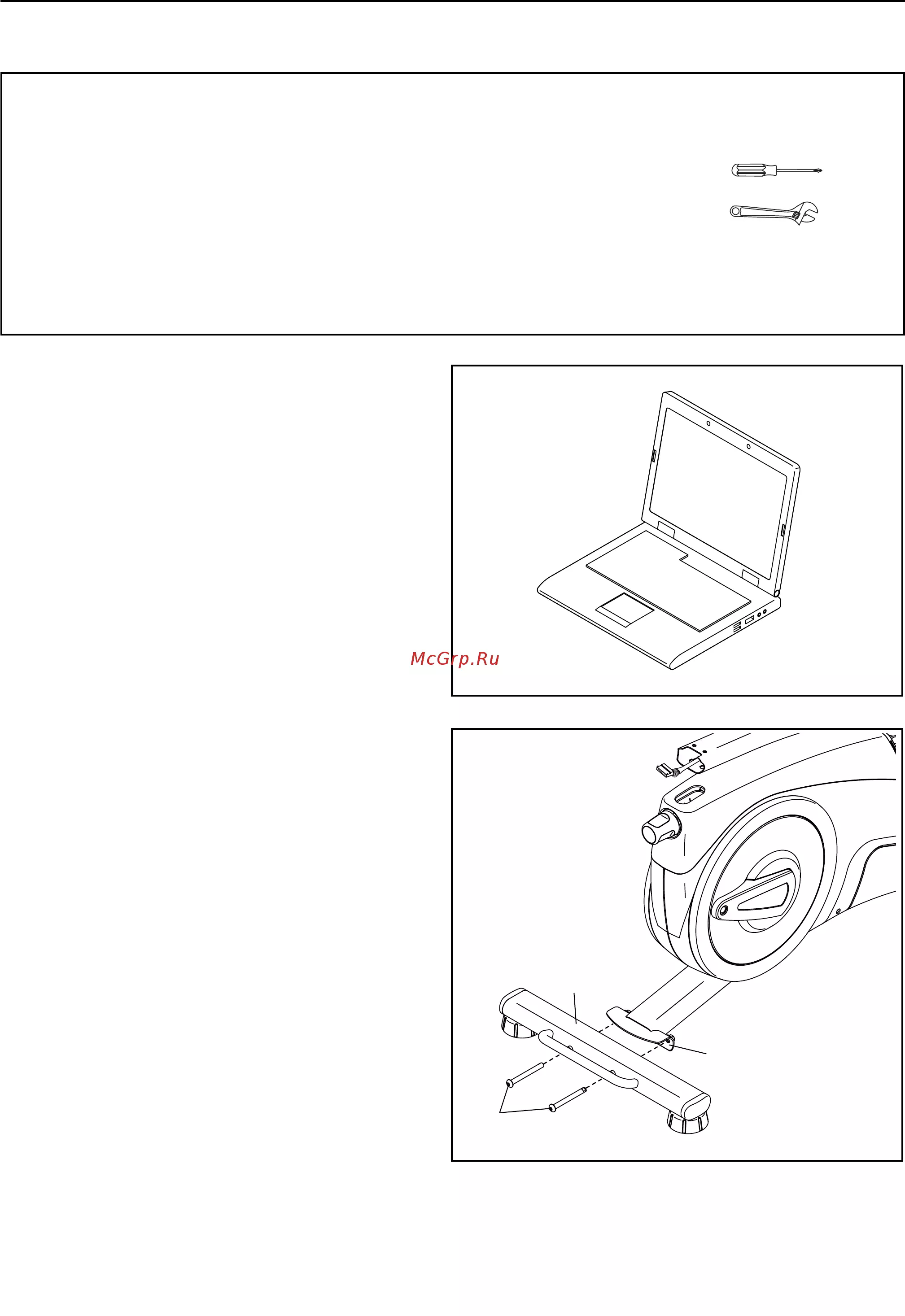

СПЕЦИФИКАЦИЯ

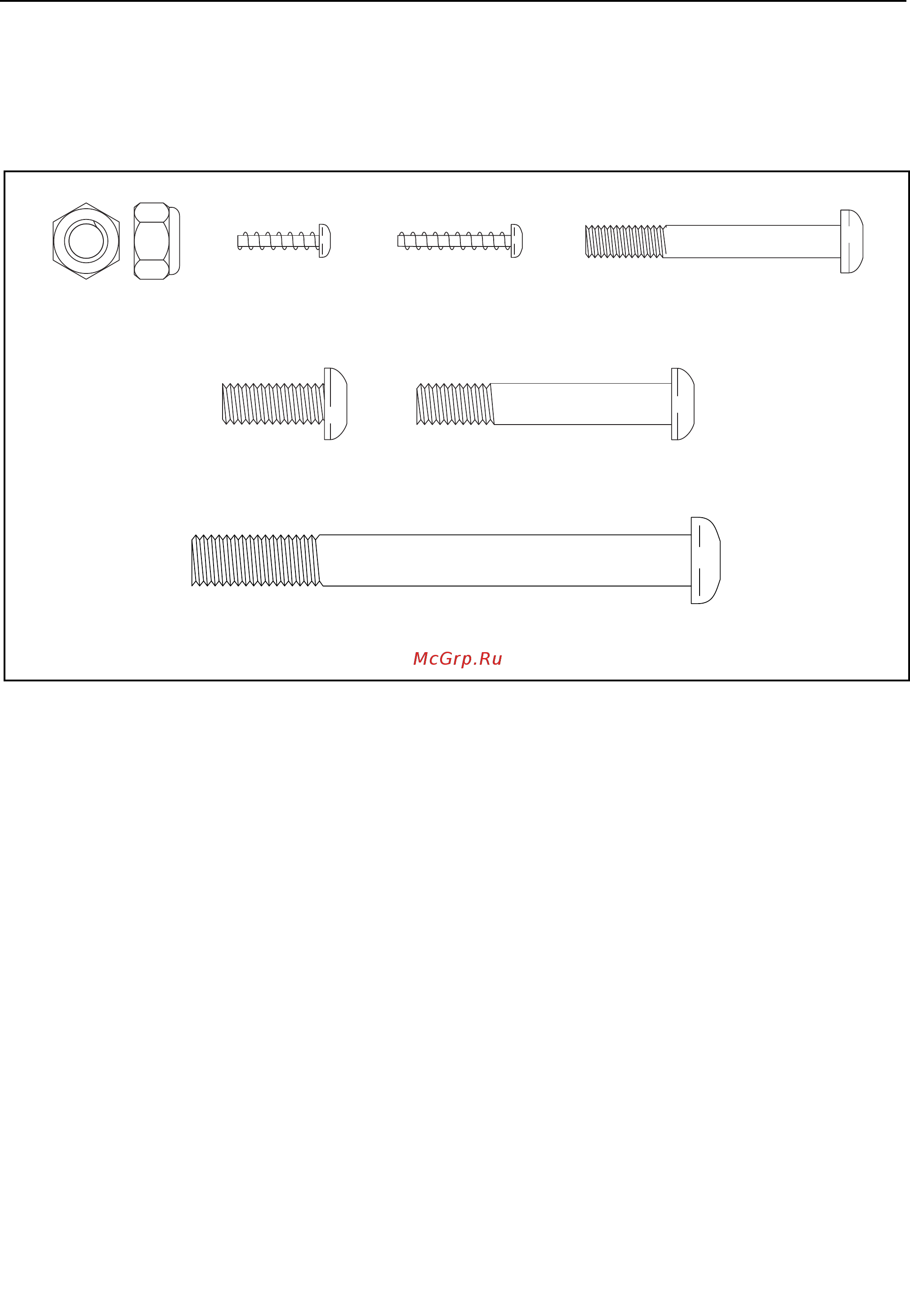

Используйте рисунок ниже для идентификации крепёжных деталей. Число в скобках под каждым изобра-

жением — это порядковый номер детали в списке СОСТАВНЫХ ЧАСТЕЙ в конце данного руководства.

Число после скобок — это количество деталей, требуемое для сборки. Примечание: Если деталь

отсутствует в комплекте крепежа, проверьте, не установлена ли она на своё место.
