8
5
8
4
89

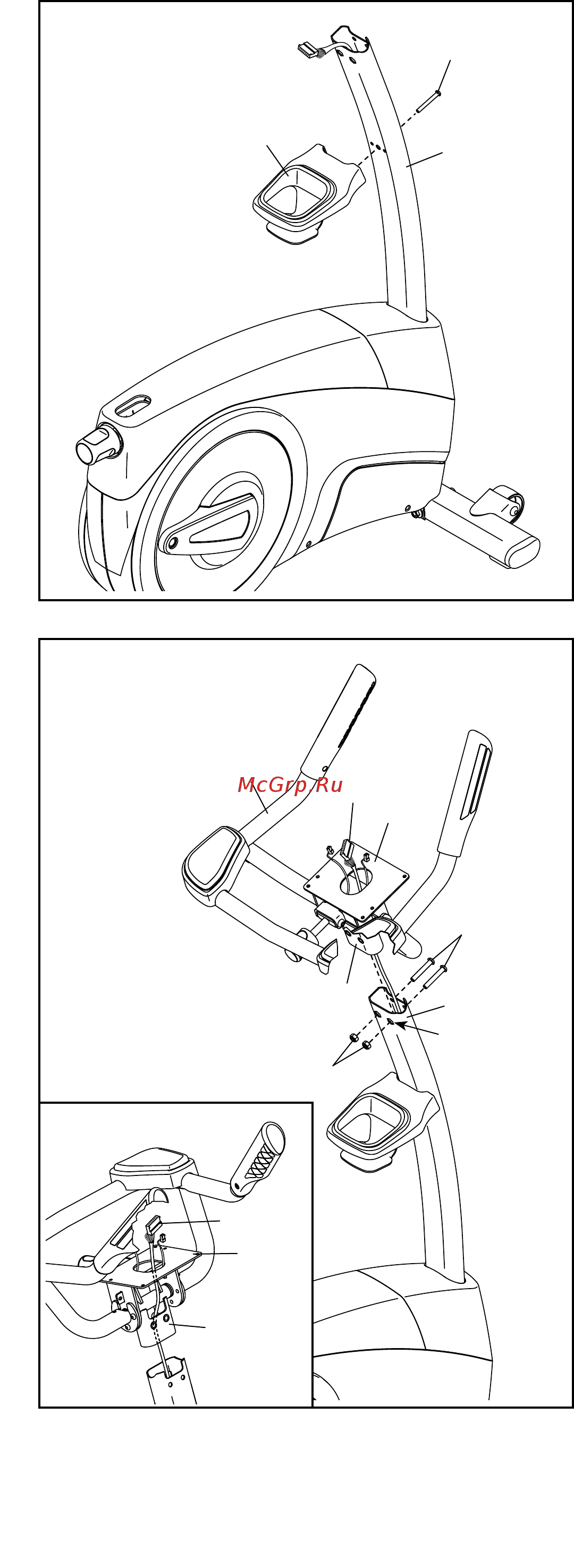

5. Прикрепите лоток для акссесуаров (8) к
стойке (4) винтом M6 x 50мм (89).
6
6.
Вам понадобиться помощник, чтобы
удерживать рукоятку (5) рядом со стойкой
(4).
См. вставку в рисунке. Вытащите верхний
провод (87) из поворотного кронштейна (78)
и кроншиейна шарнира (71), как показано.
Совет: не пережмите провода. Вставьте
поворотный кронштейн (78) в стойку (4).
Прикрепите поворотный кронштейн (78) с
помощью двух болтов M8 x 50мм (70)и двух
контргаек M8 (43); убедитесь, что контр-
гайки в шестигранных отвертиях.
4
71
43
70
78
87
87
71
78
5
Шестигранные
отверстия
Не пережмите
провода
