10
9
4
1
58
64
37
9.

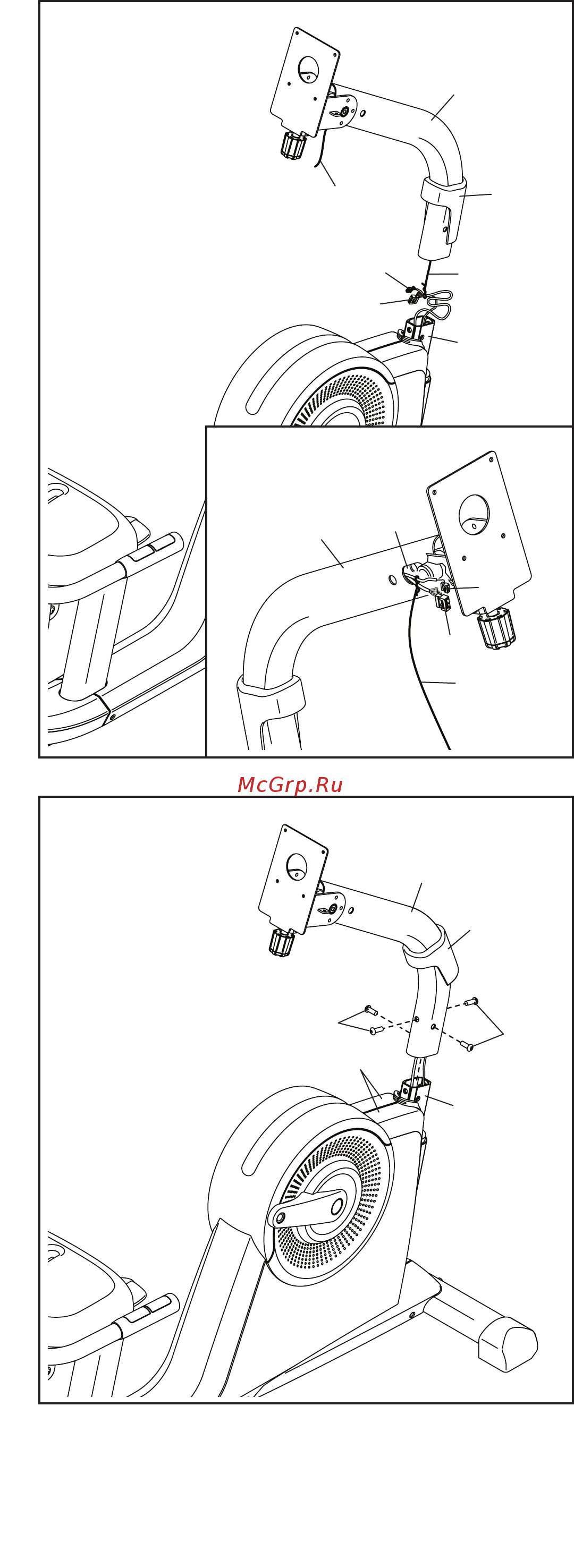

Расположите стойку (4) и насадку стойки (37),
как показано. Оденьте насадку на стойку.
Попросите, чтобы ваш помощник удерживал
стойку (4) и насадку (37) рядом с передней
частью рамы (1), как показано.
Просуньте нижний конец шнурка кабеля в
стойку (4) к главному проводу (58) и кабелю
пульсомера (64) в раме (1).
См. врезку на рисунке. Обмотайте
торчаший конец шнурка вокруг главного
провода (58) и кабеля пульсометра (64) и
протяните их через стойку (4) и вытащите в
указанное отверстие.
Шнурок
кабеля
Шнурок
кабеля
4
Отв.
58
64
Шнурок
кабеля
10
10.
Совет: Старайтесь не пережать провода.
Оденьте стойку (4) на раму (1). Прикрепите
стойку с помощью четырех винтов M10 x
16мм (74); сначала наживите все четыре
винта, а затем затяните их.
Затем опустите насадку стойки (37) вниз и
зажмите её правой и левой защитными
крышками (10, 11).
4
1
74
74
10, 11
37
Старайтесь
не пережать
провода.
