![NordicTrack NTEVEX79914 [6/36] Сборка](/views2/1355961/page6/bg6.png)
6
СБОРКА

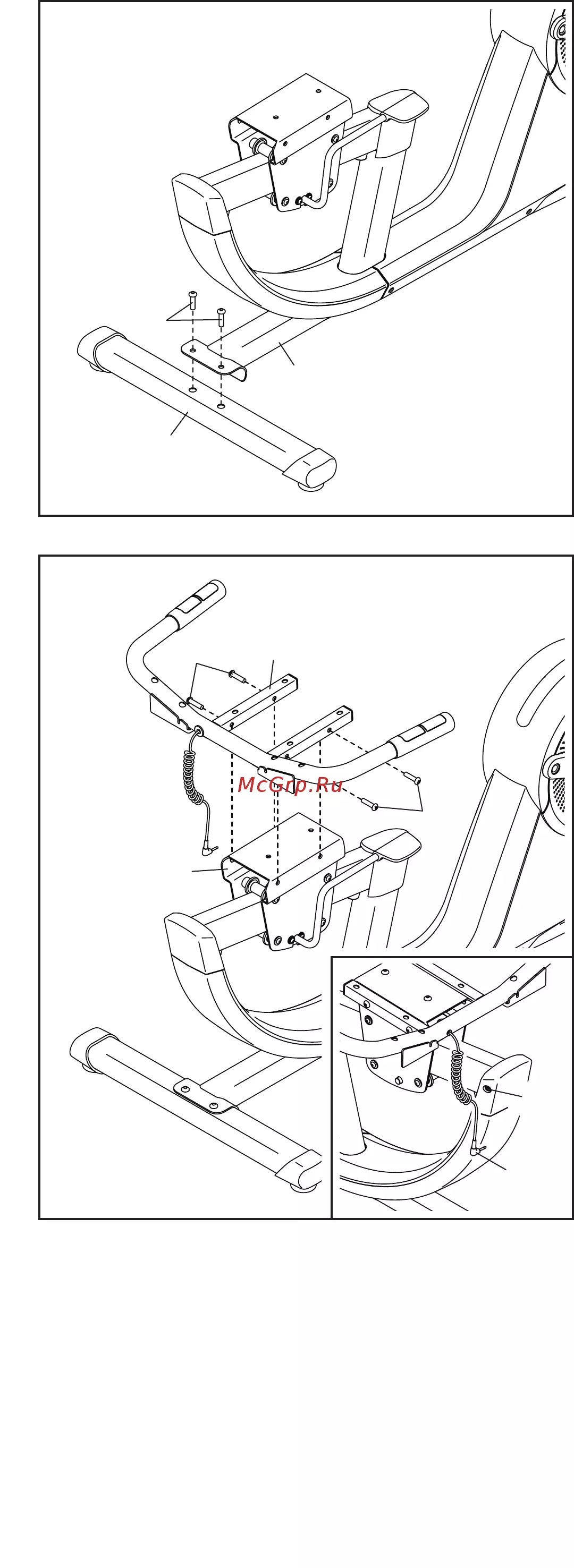

2.
Положите большой кусок упаковочного кар-
тона под переднюю часть рамы (1). Вам
понадобится помощник, чтобы удержи-
вать раму и предотвратить её опрокиды-
вание в течение этого пункта сборки.
Расположите передний стабилизатор (2) та-
ким образом, чтобы колеса (не показано) бы-
ли обращены наружу. Прикрепите передний
стабилизатор к раме (1) с помощью двух
винтов M10 x 105мм (76).
Удалите упаковочный материал.
76
Колесо
2
1
2
1
1.
•
Собирать тренажёр следует вдвоём.
•
Разложите все части на свободное простран-
ство и удалите упаковку, но не выбрасывайте
её до завершения сборки.
•
Детали левой стороны имеют пометку «L»
или «Left», правой — «R» или «Right».
•
Для определения мелких частей см. стр. 5.
•
Помимо инструментов из комплекта,
вам потребуется:
шестигранная отвертка
резиновый молоток
Будет удобнее, если у вас найдётся набор
гаечных ключей. Дабы не повредить крепёж,
не используйте электроинструмент.
Зайдите на www.iconsupport.eu и зарегист-
рируйте свой тренажёр. Это позволит:
•
активировать гарантию
•
не тратить время на звонки в клиентскую
службу
•
быть в курсе новых предложений
и обновлений ПО
Примечание: Если у вас нет выхода в интер-
нет, обратитесь в организацию, в которой
вы приобрели данное изделие, и зарегистри-
руйте свой тренажёр через неё.
