Samsung UD46E-A Черный Инструкция по эксплуатации онлайн

Samsung UD46E-A Черный Инструкция по эксплуатации онлайн

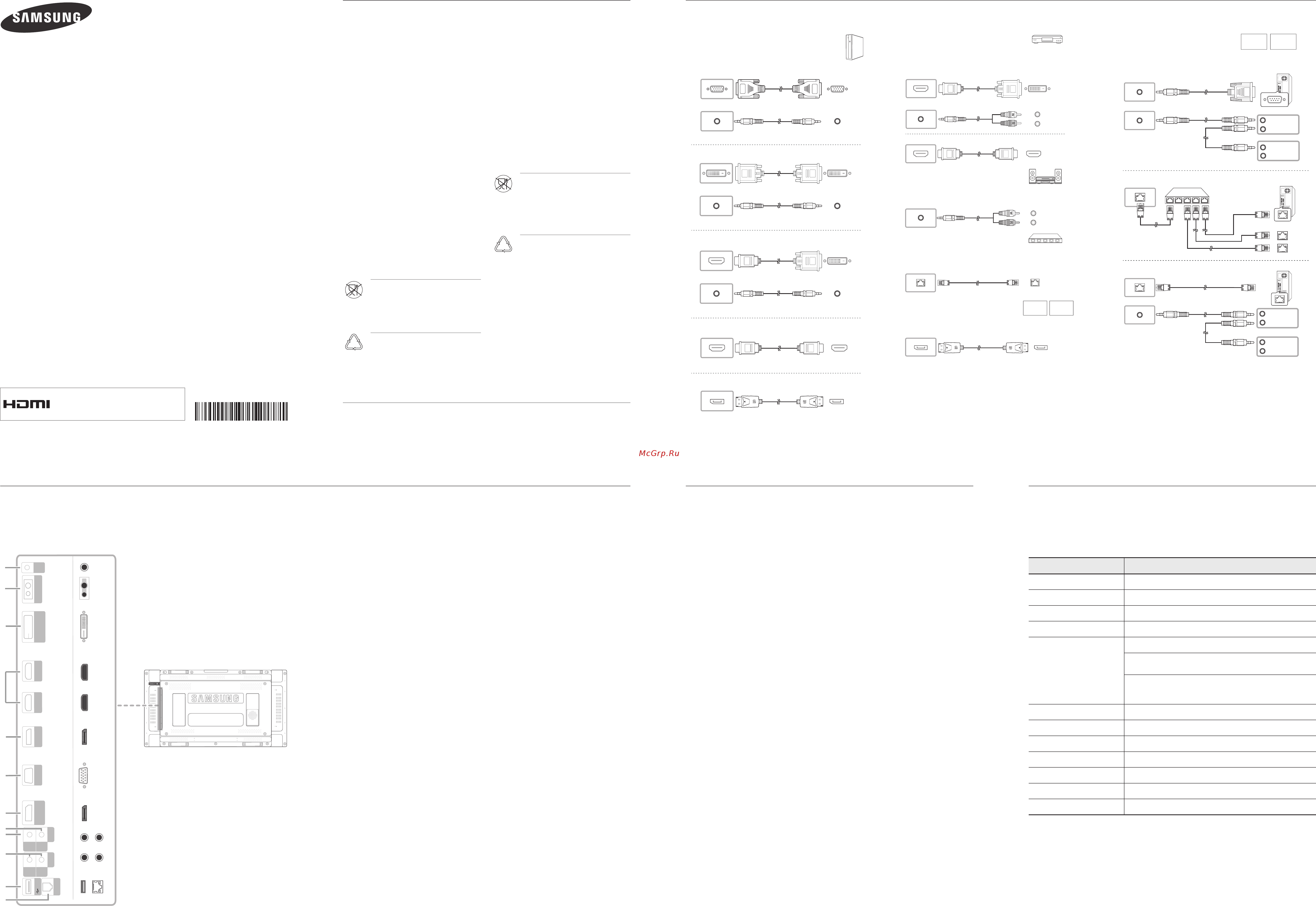

Quick Setup Guide
Жылдам орнату нұсқаулығы
Краткое руководство по установке
Короткий посібник зі встановлення
BN6807319D03
Checking the Components
Компоненттерді тексеру
Проверка компонентов
Перевірка вмісту
Connecting and Using a Source Device
/
Қайнар көз құрылғыны қосу және қолдану /
Подключение и использование устройства-источника сигналов / Під’єднання і використання зовнішнього джерела сигналу
ENGLISH
- Contact the vendor where you purchased the product if any
components are missing.
- Components may differ in different locations.
◆
Quick Setup Guide
◆
Warranty card
(Not available in some locations)
◆
Regulatory guide
◆
Power cord
◆
Batteries
(Not available in some locations)
◆
Remote Control
◆
DP cable
◆
RS232C(IN) adapter
◆
Holder-Ring (4EA) / Screw (4EA)
ҚАЗАҚ
- Егер компонент б
ө
лшектерді
ң
бірі жо
қ
болса,
құ
рыл
ғ
ыны сатып ал
ғ
ан сатушы
ғ
а хабарласы
ң
ыз.
-
Құ
рамдас б
ө
лшектер
ә
рт
ү
рлі орналасулар
ғ
а
қ
арай
ө
згеруі
м
ү
мкін.
◆
Жылдам орнату нұсқаулығы
◆
Кепілдік картасы
(Кейбір жерлерде қол жетімді емес)
◆
Нормативтік нұсқаулық
◆
Қуат кабелі
◆
Батареялар
(Кейбір жерлерде қол жетімді емес)
◆
Қашықтан басқару пульті
◆
DP кабелі
◆
RS232C(IN) адаптері
◆
Ұстағыш сақина (4 ЖТ) / Бұранда (4 ЖТ)
Символ Кедендік одақтың 005/2011
техникалық регламентіне сәйкес
қолданылады және осы өнімнің
қаптамасын екінші рет пайдалануға
арналмағанын және жоюға жататынын
көрсетеді. Осы өнімнің қаптамасын азық-
түлік өнімдерін сақтау үшін пайдалануға
тыйым салынады.
Символ қаптаманы жою мүмкіндігін
көрсетеді. Символ сандық код және/
немесе әріп белгілері түріндегі қаптама
материалының белгісімен толықтырылуы
мүмкін.
РУССКИЙ
- Если какие-либо из компонентов отсутствуют,
обратитесь к поставщику из того региона, в котором
был приобретен продукт.
- Компоненты из разных регионов могут отличаться друг
от друга.
◆
Краткое руководство по установке
◆
Гарантийный талон
(Недоступно в некоторых регионах)
◆
Брошюра с информацией о стандартах соответствия
требованиям
◆
Кабель питания
◆
Батарейки
(Недоступно в некоторых регионах)
◆
Пульт дистанционного управления
◆
Кабель DP
◆
Адаптер RS232C(IN)
◆
Шайба Holder-Ring (4 шт.) / Винт (4 шт.)
Символ «не для пищевой продукции»
применяется в соответствии с
техническим регламентом Таможенного
союза «О безопасности упаковки»
005/2011 и указывает на то, что упаковка
данного продукта не предназначена для
повторного использования и подлежит
утилизации. Упаковку данного продукта
запрещается использовать для хранения
пищевой продукции.
Символ «петля Мебиуса» указывает
на возможность утилизации упаковки.
Символ может быть дополнен
обозначением материала упаковки
в виде цифрового и/или буквенного
обозначения.
УКРАЇНСЬКА
- Якщо якихось елементів бракуватиме, зверніться до
продавця виробу.
- Комплектація пристрою може бути різною в різних країнах.
◆
Короткий посібник зі встановлення
◆
Гарантійний талон
(Доступно не в усіх регіонах)
◆
Посібник з регуляторних вимог
◆
Кабель живлення
◆
Батарейки
(Доступно не в усіх регіонах)
◆
Пульт дистанційного керування
◆
Кабель DP
◆
Адаптер RS232C (IN)
◆
Тримач-кільце (4 шт.) / Гвинт (4 шт.)
Reverse Side
Кері жағы
Задняя сторона
Зворотній бік
ENGLISH
The screen keeps switching on and off.
Check the cable connection between the product and PC, and
ensure the connection is secure.
No Signal is displayed on the screen.
Check that the product is connected correctly with a cable.
Check that the device connected to the product is powered on
.
Not Optimum Mode is displayed.
This message is displayed when a signal from the graphics card
exceeds the product’s maximum resolution and frequency.
Refer to the Standard Signal Mode Table and set the
maximum resolution and frequency according to the product
specifications.
The screen is not clear. The screen is blurry.
Adjust Coarse and Fine.
Remove any accessories (video extension cable, etc) and try again.
Set the resolution and frequency to the recommended level.
ҚАЗАҚ
Экран жанып сөніп тұрады.
Құрылғы мен ДК арасындағы кабель қосылымын
тексеріп, қосылымның қауіпсіз екеніне көз жеткізіңіз.
No Signal хабары экранда пайда болады.
Құрылғы кабельмен дұрыс қосылғанын тексеріңіз.
Құрылғыға қосылған құрылғы іске қосулы екенін
тексеріңіз.
Not Optimum Mode хабары көрсетіледі.
Бейне картадан алынған сигнал құрылғының ең жоғары
ажыратымдылығын және жиілігінен асып кетсе, осы
хабар көрсетіледі.
Стандартты сигнал режимінің кестесіне қарап, ең жоғары
ажыратымдылық пен жиілікті құрылғының техникалық
сипаттарына сәйкес орнатыңыз.
Экран анық емес. Экран бұлыңғыр.
Coarse және Fine бөлімін реттеңіз.
Барлық керек-жарақтарды (бейне кеңейтім кабелі, т.б.)
алып тастап, әрекетті қайталаңыз.
Ажыратымдылық пен жиілікті ұсынылған деңгейде
орнатыңыз.
РУССКИЙ
Экран продолжает включаться и выключаться.
Проверьте кабельное соединение между устройством и
компьютером и убедитесь в его надежности.
На экране отображается сообщение Нет сигнала.
Проверьте, правильно ли подключено устройство с
помощью кабеля.
Проверьте, включено ли питание устройства,
подключенного к вашему устройству.
Отображается индикация Неоптимальный режим.
Это сообщение отображается в том случае, когда
сигнал с графической платы превышает максимальное
разрешение и частоту устройства.
Обратитесь к Таблице стандартных режимов сигнала
и установите максимальное разрешение и частоту в
соответствии со спецификацией продукта.
Нечеткие изображения на экране.
Изображения на экране размыты.
Выполните настройку параметров Грубо и Точно.
Отсоедините все дополнительные принадлежности
(удлинительный видеокабель и т.п.) и повторите попытку.
Установите рекомендуемый уровень разрешения и
частоты.
УКРАЇНСЬКА
Екран вмикається і вимикається.
Перевірте з’єднання кабелю між виробом і комп’ютером,
і упевніться, що з’єднання надійне.
На екрані відображається повідомлення No Signal.
Перевірте, чи надійно під’єднано кабель вхідного
сигналу.
Перевірте, чи пристрій, підключений до виробу,
ввімкнено.
Відображається повідомлення Not Optimum Mode.
Це повідомлення відображається, коли сигнал графічної
карти перевищує максимальну роздільну здатність і
частоту виробу.
Дивіться таблицю стандартних режимів передачі
сигналу і встановіть максимальну роздільну здатність і
частоту відповідно до технічних характеристик виробу.
Зображення не чітке. Зображення розмите.
Налаштуйте Coarse і Fine.
Усуньте будь-яке додаткове обладнання
(відеокабель-подовжувач тощо) і спробуйте ще раз.
Встановіть частоту та роздільну здатність у
рекомендованих межах.
Troubleshooting Guide
Ақаулықтарды жою нұсқаулығы
Руководство по поиску и устранению неисправностей
Вказівки щодо усунення несправностей
UD46E-A UD46E-B UD46E-C
UD55E-A UD55E-B
ENGLISH
- The colour and the appearance may differ depending on the product, and the specifications are subject to
change without prior notice to improve the performance.
- Download the user manual from the website for further details.
http://www.samsung.com/displaysolutions
ҚАЗАҚ
- Түсі мен көрінісі өнімге байланысты өзгеруі мүмкін және өнімділікті жақсарту үшін техникалық
сипаттарын ескертусіз өзгертуге болады.
- Пайдаланушы нұсқаулығын толық мәліметтер алатын веб-сайттан жүктеңіз.
РУССКИЙ
- Цвет и дизайн изделия зависят от модели, характеристики изделия могут изменяться без
предварительного уведомления с целью усовершенствования.
- Дополнительные сведения см. в руководстве пользователя в Интернете.
УКРАЇНСЬКА
- Колір і вигляд можуть відрізнятися залежно від виробу; технічні характеристики можуть
змінюватися без попередження для вдосконалення роботи виробу.
- Для отримання докладнішої інформації завантажте посібник користувача з веб-сайту.
Contact SAMSUNG WORLD WIDE
SAMSUNG WORLDWIDE хабарласыңыз
Связывайтесь с SAMSUNG по всему миру
Зв'язуйтесь з SAMSUNG по всьому світу
Country Customer Care Centre
ARMENIA 0-800-05-555
AZERBAIJAN 0-88-555-55-55
BELARUS 810-800-500-55-500
GEORGIA 0-800-555-555
KAZAKHSTAN
8-10-800-500-55-500 (GSM: 7799, VIP care 7700)
Самсунг Электроникс КЗ Энд Централ Эйжа" ЖШС 050000, Қазақстан
Республикасы, Алматы қаласы, Наурызбай батыр көшесі, 31, 6-7 қабат
ТОО "Самсунг Электроникс КЗ Энд Централ Эйжа" 050000,
Республика Казахстан, город Алматы, улица Наурызбай батыра, 31, 6-7
этаж
KYRGYZSTAN 00-800-500-55-500
MOLDOVA 0-800-614-40
MONGOLIA +7-495-363-17-00
RUSSIA 8-800-555-55-55 (VIP care 8-800-555-55-88)
TAJIKISTAN 8-10-800-500-55-500
UKRAINE 0-800-502-000
UZBEKISTAN 8-10-800-500-55-500 (GSM: 7799)
◆
Connecting to a PC
Дербес компьютерге қосу
Подключение к компьютеру
Під’єднання до комп’ютера
◆
Connecting to an Audio System
Аудио жүйеге қосу
Подключение к аудиосистеме
Підключення до аудіосистеми
◆
Connecting the LAN Cable
Жергілікті желі кабелін жалғау
Подключение кабеля ЛВС
Підключення мережевого кабелю
◆
Connecting an External Monitor
Сыртқы мониторды қосу
Подключение внешнего монитора
Підключення зовнішнього монітора
IR
OUT
CONTROL IN
DP IN
HDMI IN 1
HDMI IN 2
DVI IN
(MAGICINFO)
RGB IN
USB
DP OUT
(LOOPOUT)
IN
OUT
RS232C
IN
OUT
AUDIO
RJ45
◆
Connecting to a Video Device
Бейнеқұрылғыға қосу
Подключение к видеоустройству
Під’єднання до відеопристрою
◆
Connecting to MDC
MDC бағдарламасына қосылу
Подключение к MDC
Підключення до MDC
RGB IN
AUDIO IN
DVI IN (MAGICINFO)
AUDIO IN
HDMI IN 1,
HDMI IN 2
AUDIO IN
HDMI IN 1, HDMI IN 2
HDMI IN 1, HDMI IN 2
AUDIO OUT
DP IN
HDMI IN 1, HDMI IN 2
AUDIO IN
RJ45
RS232C IN
RS232C OUT
RS232C IN
RS232C OUT
RS232C IN
RS232C OUT
RS232C OUT
RS232C IN
RS232C OUT
RS232C IN
RS232C OUT
RJ45
RJ45
HUB
Web site: http://www.samsung.com
The terms HDMI and HDMI High-Definition Multimedia
Interface, and the HDMI Logo are trademarks or registered
trademarks of HDMI Licensing LLC in the United States
and other countries.
ENGLISH
1
Receives the remote control signal via the external sensor board and outputs the signal via LOOP OUT.
2
Supplies power to the external sensor board or receives the light sensor signal.
3
DVI IN: Connects to a source device using a DVI cable or HDMI-DVI cable.
MAGICINFO: To use MagicInfo, make sure to connect the DP-DVI cable.
4
Connects to a source device using an HDMI cable.
5
Connects to a PC using a DP cable.
6
Connects to a source device using a D-SUB cable.
7
Connects to another product using a DP cable.
8
Receives sound from a PC via an audio cable.
9
Connects to the audio of a source device.
0
Connects to MDC using an RS232C adapter.
!
Connect to a USB memory device. (Only for update purpose)
@
Connects to MDC using a LAN cable.
ҚАЗАҚ
1
қ  қ қ ққ қ  қ ә   қ ғ.
2
қ  қ қ   қ ң  қ.
3
DVI IN: Қ өқұғғ DVI   HDMI-DVI  қ қ.
MAGICINFO: MagicInfo   ү DP-DVI ң қғ ң.
4
 құғғ HDMI  қ қ.
5
  DP  қ қ.
6
 құғғ D-SUB  қ қ.
7
қө DP  қ қ.
8
    қ қ.
9
Қ өқұғң  қ.
0
MDC қ RS232C  қ қ.
!
USB  құғ қң. ( ң қ)
@
MDC қ    қ қ.
РУССКИЙ
1
             LOOP OUT.
2
          .
3
DVI IN:   -     DVI  HDMI-DVI.
MAGICINFO:   MagicInfo, ,    DP-DVI.
4
       HDMI.
5
      DP.
6
       D-SUB.
7
       DP.
8
     .
9
   - .
0
  MDC    RS232C.
!
    USB. (   )
@
  MDC     .
УКРАЇНСЬКА
1
            LOOP OUT.
2
         .
3
DVI IN:  ’       DVI  HDMI-DVI.
MAGICINFO:   MagicInfo, '   DP-DVI.
4
        HDMI.
5
       DP.
6
         D-SUB.
7
        DP.
8
   ’   .
9
 ’    .
0
   MDC    RS232C.
!
    USB-. (   )
@
    MDC   LAN.
DP OUT (LOOPOUT)
ENGLISH
To use old and new models together, first contact the dealer the product was purchased
from to check if they are compatible.
ҚАЗАҚ
Ескі ж
ә
не жа
ң
а
ү
лгілерді бірге пайдалану
ү
шін алдымен
ө
німді сат
қ
ан дилерге
хабарласып, оларды
ң
ү
йлесімді екенін тексері
ң
із.
РУССКИЙ
При одновременном использовании старых и новых моделей, сначала свяжитесь с
продавцом продукта для получения информации насчет совместимости.
УКРАЇНСЬКА
Щоб отримати докладніші відомості щодо використання та сумісності старого та
нового моніторів, зверніться до дилера, у якого ви придбали виріб.
ENGLISH
For details on how to use the MDC programme, refer to Help after installing the programme.
The MDC programme is available on the website.
ҚАЗАҚ
MDC ба
ғ
дарламасын пайдалану
ә
дісі туралы м
ә
ліметтер алу
ү
шін ба
ғ
дарламаны орнат
қ
аннан кейін,
«Аны
қ
тама» б
ө
лімін
қ
ара
ң
ыз. MDC ба
ғ
дарламасы веб-сайтта
қ
ол жетімді.
РУССКИЙ
Дополнительные сведения об использовании программы MDC можно найти в справке после
установки программы. Программа MDC доступна на веб-сайте.
УКРАЇНСЬКА
Детальну інформацію щодо використання програми MDC див. в довідці після інсталяції
програми. Програма MDC доступна на веб-сайті.
1
3
2
4
5
6
7
8
9
0
!
@
Colour Display Unit
/ Түрлі-түсті дисплей
Цветной Дисплей / Кольоровий Дісплей
See the User’s Manual for further instructions for installation and adjustment.
Келешектегі орнату және реттеулер нұсқауларын Пайдаланушы нұсқаулығынан қараңыз.
Дополнительные инструкции по установке и настройке см. в руководстве пользователя.
Більш детальні вказівки щодо встановлення та регулювання див. у посібнику користувача.
UDE-A,B,C-QSG-CIS_BN68-07319D-03.indd 1 2015-09-04  5:29:58

Содержание

Похожие устройства

Скачать
