Canon LV-WX310ST 0909C003 [21/27] Подключение исходного устройства компонентного видеосигнала

Русский

2. Другой конец кабеля подсоедините к входному HDMI/MHL-разъему

проектора.

• Используйте MHL-кабель (имеется в продаже) и адаптер преобразования

MHL-HDMI (имеется в продаже), соответствующие стандарту MHL. При

использовании несовместимых средств проекция изображения будет

невозможна либо подключенное устройство выйдет из строя или будет

перегреваться.

• Возможно неправильное отображение изображения из-за типа и параметров

подключенного устройства.

• В зависимости от подключенного устройства функционирование может отличаться

или планируемое действие не сможет быть выполнено при использовании органов

управления на проекторе и пульте дистанционного управления.

• При использовании адаптера преобразования MHL-HDMI (имеется в продаже)

подключенным устройством нельзя будет управлять с помощью органов

управления на проекторе и пульте дистанционного управления.

• Если изображение проецируется ненадлежащим образом, отсоедините

и подключите снова MHL-кабель.

• Функционирование не гарантируется для всех подключенных устройств.

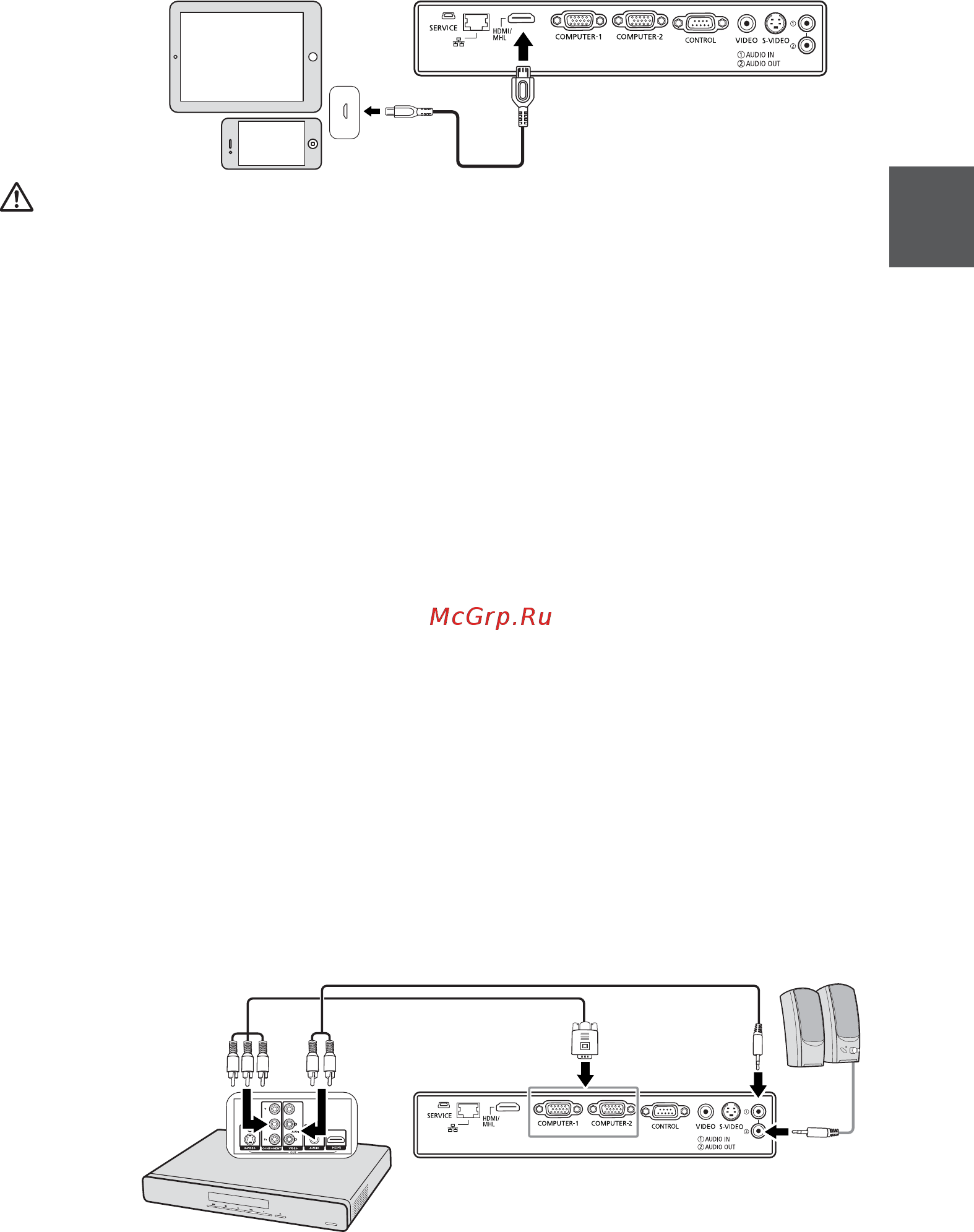

Подключение исходного устройства компонентного

видеосигнала

1. Подключите конец кабеля компонентного сигнала (15-контактный

RCA-Mini D-sub) с 3 RCA-разъемами к выходным гнездам компонентного

видеосигнала на устройстве, которое является источником видеосигнала.

При подключении соблюдайте цветовую кодировку: зеленый разъем

в зеленое гнездо, синий — в синее, красный — в красное.

2. Другой конец кабеля подключите к входному разъему для ПК на проекторе.

3. Для использования динамика про

ектора подклю

чите один конец

соответствующего аудиокабеля (имеется в продаже) к разъемам

аудиовыхода устройства, являющегося источником видеосигнала, а другой

конец к разъему аудиовхода проектора.

4. При желании можно использовать другой подходящий аудиокабель

и подключить один конец кабеля к разъему AUDIO OUT (Аудиовыход)

проектора, а другой его конец к внешним динамикам (не входят в ко

мплект

пост

авки).
