Подключение
При подключении источника сигнала к проектору обеспечьте следующее:
1. Перед выполнением любых подключений обязательно выключайте все
устройства.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Кабели должны быть плотно вставлены в разъемы.
Некоторые из указанных ниже соединительных кабелей могут не входить в комплект
поставки проектора (см. «Комплектация»).
Необходимые сигнальные кабели можно приобрести в магазине электроники.
Следующие ссылки и значки представлены для справки. Вид соединительных разъемов
на задней панели проектора зависит от конкретной модели.

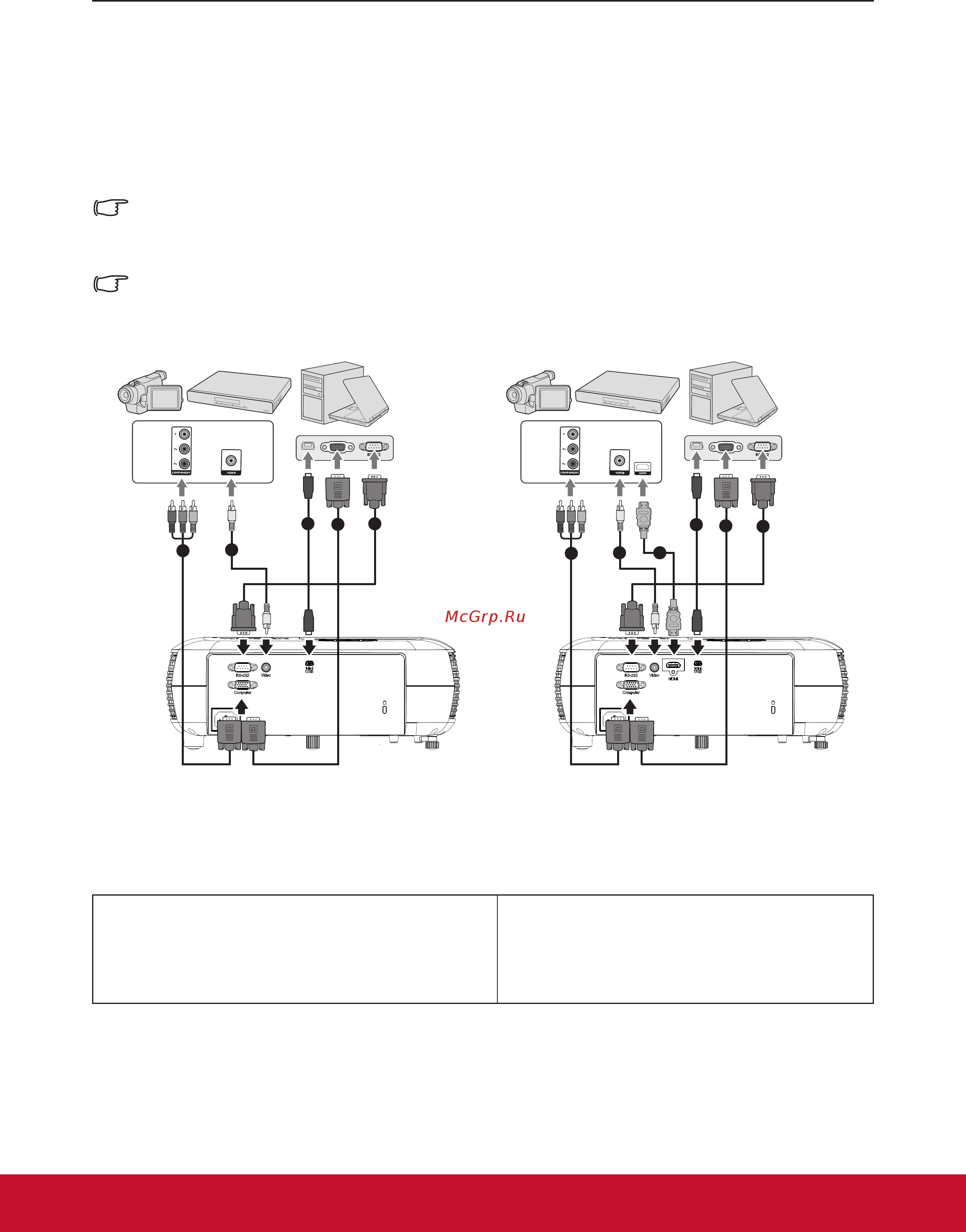

PA502S/PA502X/PX702HD
1
2
4
5
6
PA501S
1
2 3
4
5
6
1. Линия VGA (D-Sub) к HDTV (RCA)
2. Линия композитного видеосигнала
3. Кабель HDMI
4. Кабель USB (с разъемами типа А и
mini-B)
5. Кабель VGA (D-Sub с D-Sub)
6. Кабель RS-232
