Разъемы системной платы

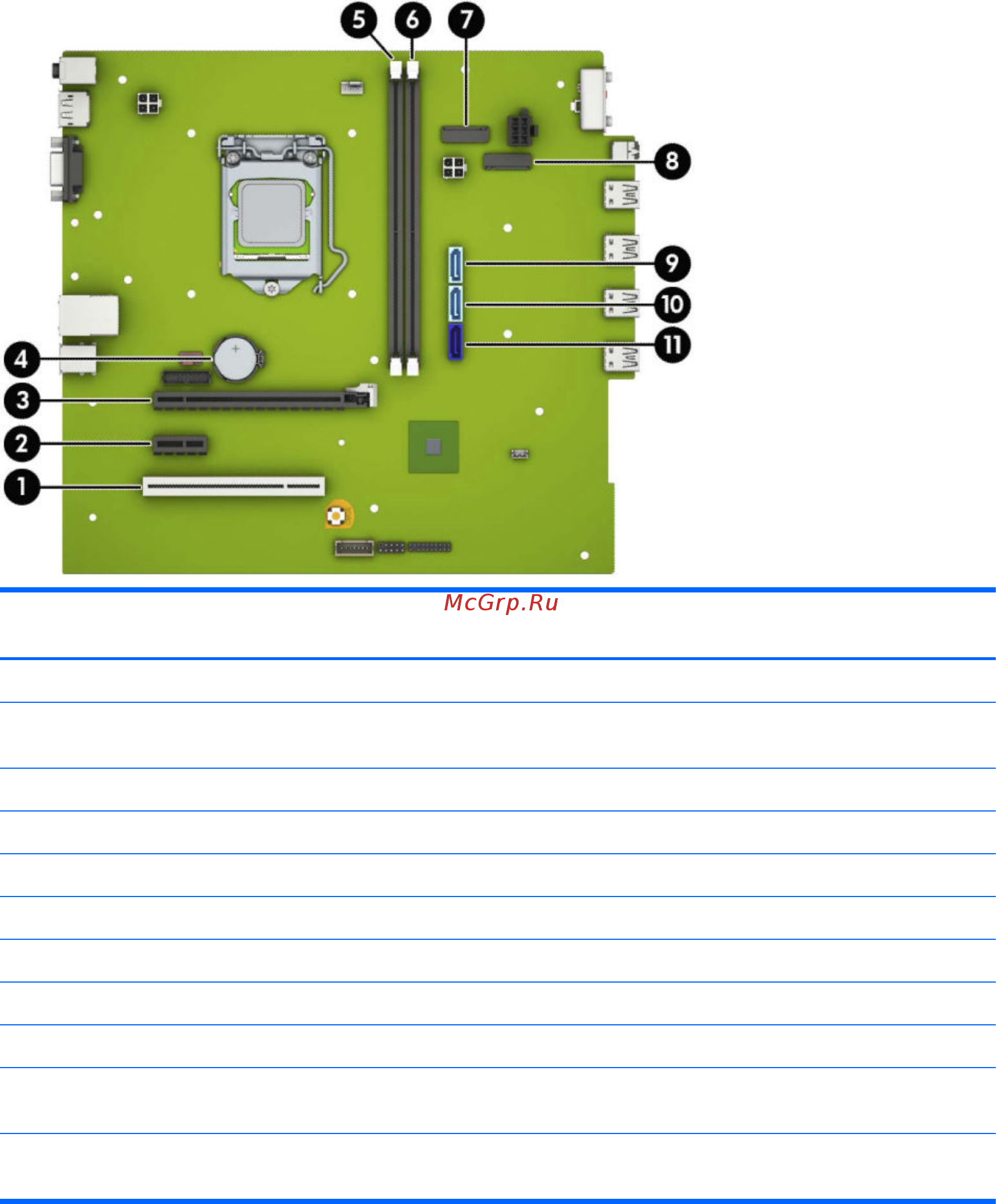

Сведения о разъемах системной платы вашей модели см. на следующем рисунке и в таблице.
Ном
ер
Разъем системной платы Маркировка разъема
системной платы
Цвет Компонент
1 PCI Express x1 X1PCIEXP3 черный Плата расширения
2 Плата расширения PCI Express
x16, пониженная до x4
x4PCIEXP белый Плата расширения
3 PCI Express x16 X16PCIEXP черный Плата расширения
4 Батарея BAT черный Батарея
5 DIMM3 (канал A) DIMM3 черный Модуль памяти
6 DIMM1 (канал B) DIMM1 черный Модуль памяти
7 M.2 WLAN WLAN черный Карта M.2 WLAN
8 M.2 WLAN WLAN черный Карта M.2 WLAN
9 SATA 3.0 SATA1 голубой Основной жесткий диск
10 SATA 3.0 SATA2 голубой Любое устройство SATA, кроме
основного жесткого диска
11 SATA 3.0 SATA0 темно-синий Любое устройство SATA, кроме
основного жесткого диска
Разъемы системной платы 13
