Инсталляция аппаратного обеспечения - 16 -

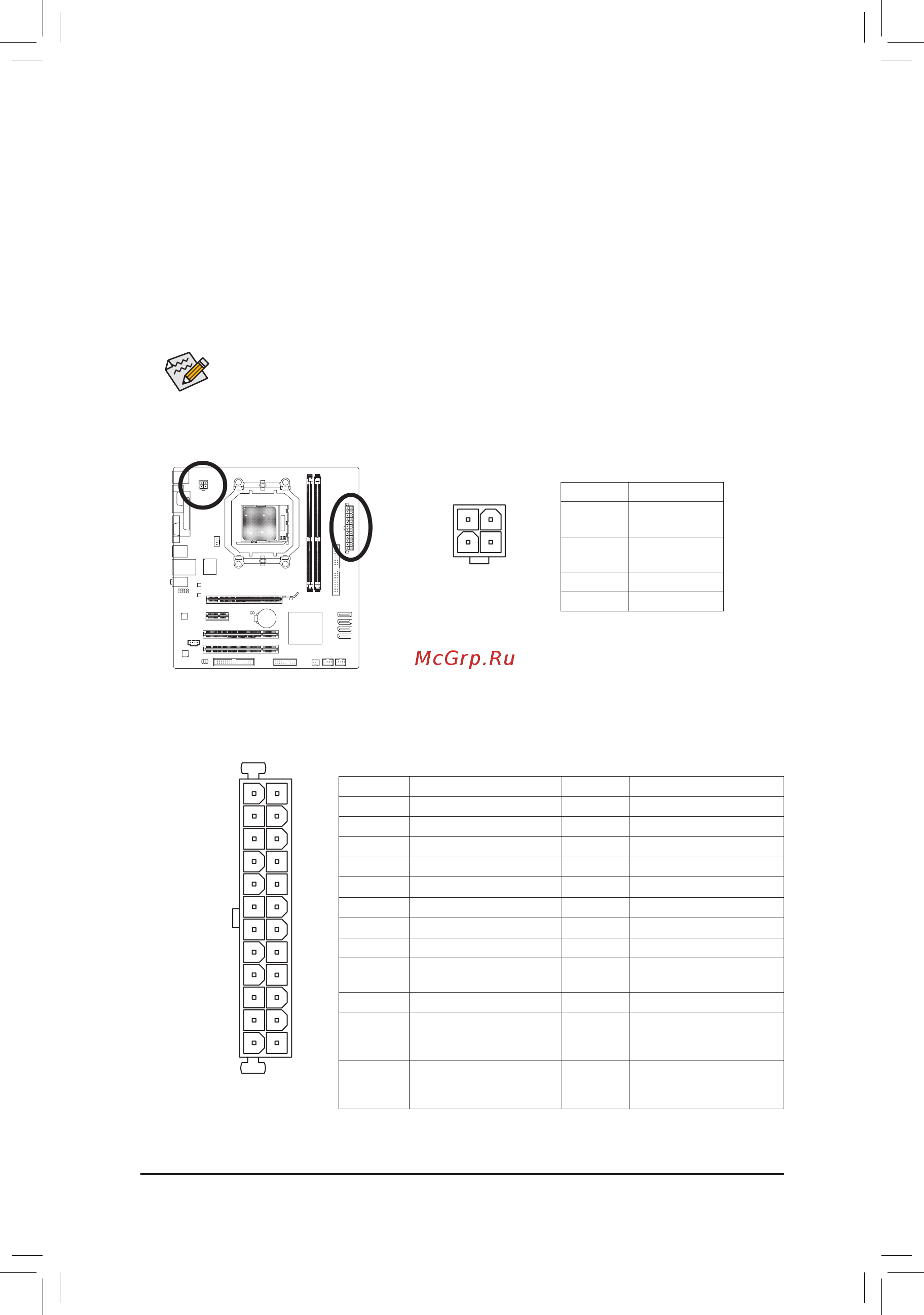

1/2) ATX_12V/ATX (4-контактный разъем питания 12В и 24-контактный основной ATX-
разъем питания)
С помощью этого разъема блок питания ПК обеспечивает все компоненты системной платы
стабильным электропитанием необходимой мощности. Чтобы исключить риск повреждения
оборудования, до подключения кабеля питания к разъему убедитесь в том, что блок питания
выключен и все устройства инсталлированы должным образом. Разъем питания сконструирован
таким образом, чтобы полностью исключить возможность некорректного подключения к нему
соответствующего кабеля блока питания. Правильно сориентируйте 24-контактный разъем блока
питания и соедините его с ATX-разъемом на системной плате. Разъем ATX 12В предназначен для
питания ЦП, если он не подключен к системной плате, включить компьютер не удастся.
Мощность блока питания должна быть достаточной для того, чтобы обеспечить
потребности всех установленных в системе компонентов, желательно с небольшим
запасом (например, 500-Вт блок питания или более мощный). В противном случае
работоспособность системы оказывается нестабильной или старт компьютера вовсе
невозможен.
ATX_12V
2
1
4
3
DEBUG
PORT
G.QBOFM
1224
113
ATX
ATX:
ATX_12V:
№ контакта
Пояснения
1
GND
(контакт Земля)
2
GND
(контакт Земля)
3
+12В
4
+12В
№ контакта
Пояснения
№ контакта
Пояснения
1 3,3В 13 3,3В
2
3,3В
14
-12В
3
GND (контакт Земля)
15
GND (контакт Земля)
4
+5В
16
PS_ON (soft On/Off)
5
GND (контакт Земля)
17
GND (контакт Земля)
6
+5В
18
GND (контакт Земля)
7
GND (контакт Земля)
19
GND (контакт Земля)
8
Power Good
20
-5В
9
5VSB
(сигнал stand by +5В)
21 +5В
10
+12В
22
+5В
11
+12В
(только для24-контактных
ATX-разъемов)
23
+5В (только для
24-контактных ATX-
разъемов)
12
3,3В (только для
24-контактных ATX-
разъемов)
24
GND (контакт Земля)
(только для 24-контактных
ATX-разъемов)
