Инсталляция аппаратного обеспечения - 8 -

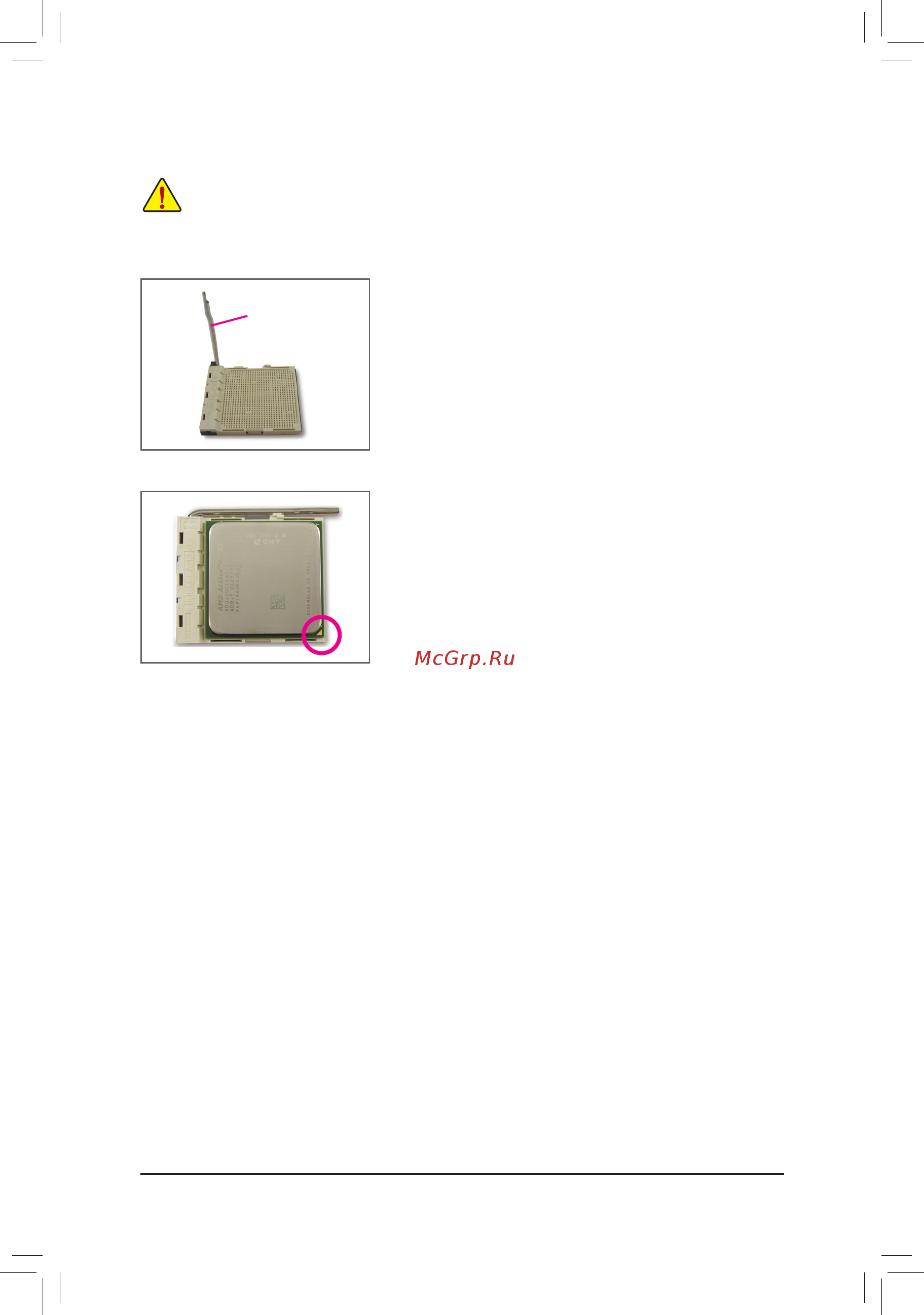

B. Пошаговая инструкция по установке ЦП на системную плату.
Шаг 1:
Соблюдая осторожность, отведите вверх скобу в сторону,
предварительно освободив ее от фиксатора.
Шаг 2:
Совместите треугольную метку, обозначающую Контакт 1 на
ЦП, с треугольной меткой на гнезде и установите ЦП в разъем.
Убедитесь в том, что процессор полностью соприкасается
с поверхностью разъема. После того как ЦП установлен,
аккуратно прижмите его одним пальцем по центру, а затем
опустите рычаг и зафиксируйте его в закрытом состоянии.
Рычаг фиксатор
процессорного разъема
Чтобы исключить риск повреждения оборудования, до начала установки ЦП выключите ПК •
и отсоедините силовой кабель от блока питания.
Не прилагайте чрезмерное усилие, устанавливая ЦП в гнездо. Прежде чем устанавливать •
процессор, сориентируйте его должным образом.
