Omnimount OE150FM [10/23] Step 6
![Omnimount OE150FM [10/23] Step 6](/views2/1453811/page10/bga.png)
PN:888-45-309-W-00 RevE
10

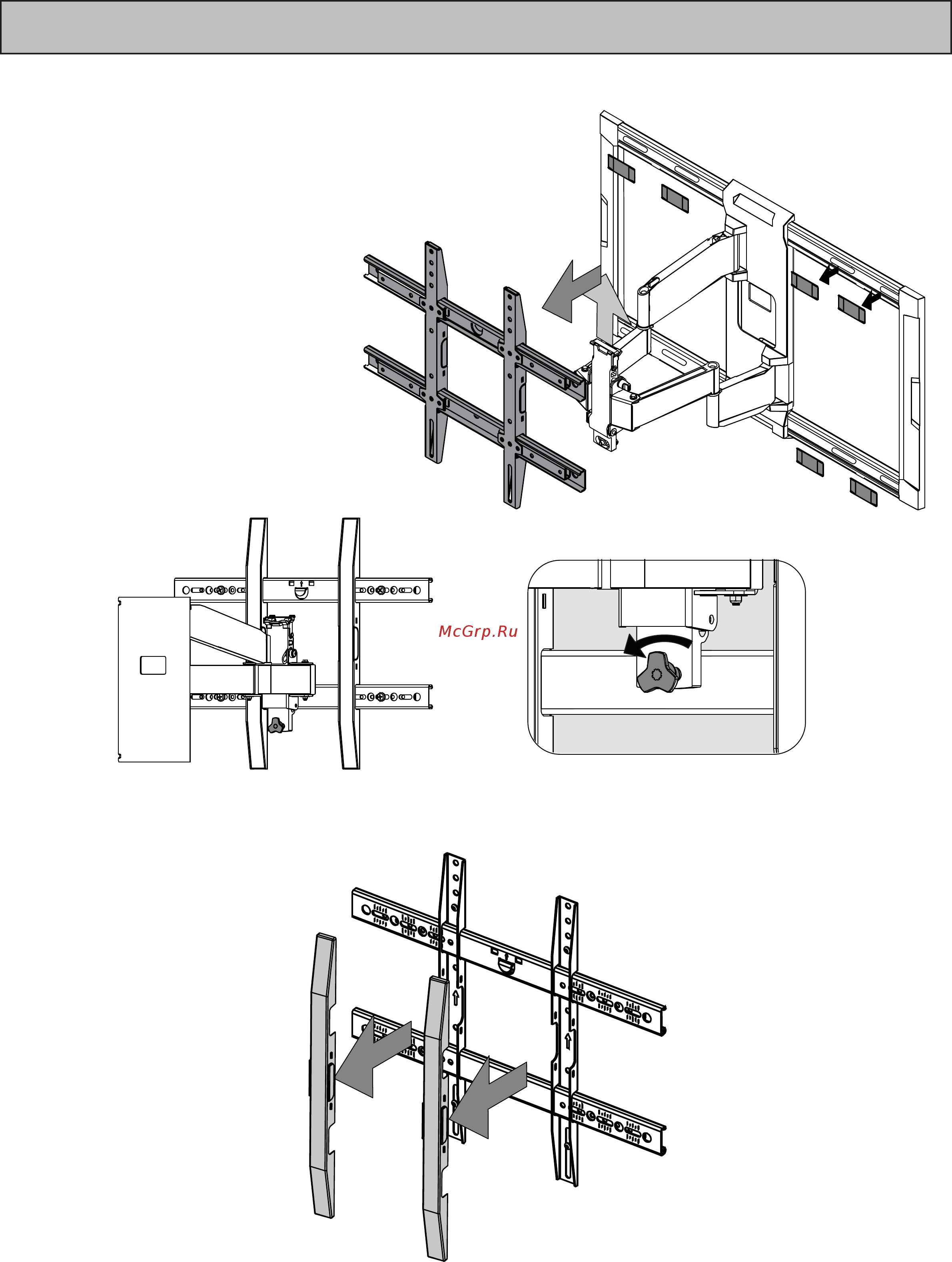

STEP 6
*Wall plate not shown for clarity.
1
2
Remove cover for later installation
Retire la cobertura para instalarla más tarde
Retirez le couvercle et conservez-le pour une installation ultérieure
Entfernen Sie die Abdeckung für die spätere Montage
Kap verwijderen voor plaatsing op later tijdstip
Rimuovere il coperchio, da installare in seguito
Zdejmij pokrywę dla dalszych etapów instalacji
Pro pozdější instalaci sejměte kryt
Vegye le a fedelet későbbi felszerelésre
Αφαιρέστε το κάλυμμα για εγκατάσταση αργότερα
Remover cobertura para instalação posterior
Fjern emballagen til senere montering
Poista suojus myöhempää asennusta varten
Ta bort hölje för senare installation
Îndepărtaţi capacul pentru instalarea ulterioară
Свалете капака за последващо монтиране
Eemaldage kate, mis paigaldatakse hiljem
Noņemiet vāku, lai uzstādītu to vēlāk
Nuimkite dangtį, kad galėtumėte sumontuoti vėliau
Odstranite pokrov za namestitev
Odstráňte kryt pre neskoršiu inštaláciu
Удалите крышку для будущей установки
Kapağı daha sonra monte etmek üzere çıkarın
Fjern emballasjen for installasjon
فك الغطاء للتركيب لاحقاً
拆卸盖子以便于后续安装
後でインストールするため、カバーを取り外します
a
b
